Optik Sensörler
Standart ve özel uygulamalar için geniş optoelektronik sensör yelpazesi
Sensörler arasındaki kartal gözler
Optik sensörler nesnelerin varlığını güvenilir bir şekilde algılar ve şekillerini, renklerini, mesafelerini veya kalınlıklarını yüksek doğrulukla kontrol eder. Endüktif veya kapasitif yaklaşım anahtarlarıyla karşılaştırıldığında, optik sensörler önemli ölçüde daha geniş bir algılama aralığına sahiptir. Nesnelerin farklı yüzey dokuları, boyutları ve renkleri de farklı işlevsel ilkeler ve tasarımlar gerektirir.
Kırmızı ışık ve mavi ışıktan kızılötesi ve lazer teknolojisine kadar tüm ışık türlerine sahip optik sensörler sunuyoruz. Ayrıca farklı aralıklar için hem arka plan bastırmalı hem de bastırmasız varyantlar sunuyoruz. Çok sayıda tasarım, uygulamalarınızı kapsayacak maksimum esnekliği de garanti eder.
Optoelektronik sensörlerimiz otomasyon, robotik, montaj ve taşıma gereksinimlerine mükemmel şekilde uyarlanmıştır. Ayrıca olumsuz çevre koşulları için güvenilir ve sağlam versiyonlar da sunuyoruz. Diğer özel uygulamalar için optoelektronik mini sensörlerimiz, renk sensörlerimiz, ışık bantlarımız ve kontrast tarayıcılarımız mevcuttur.

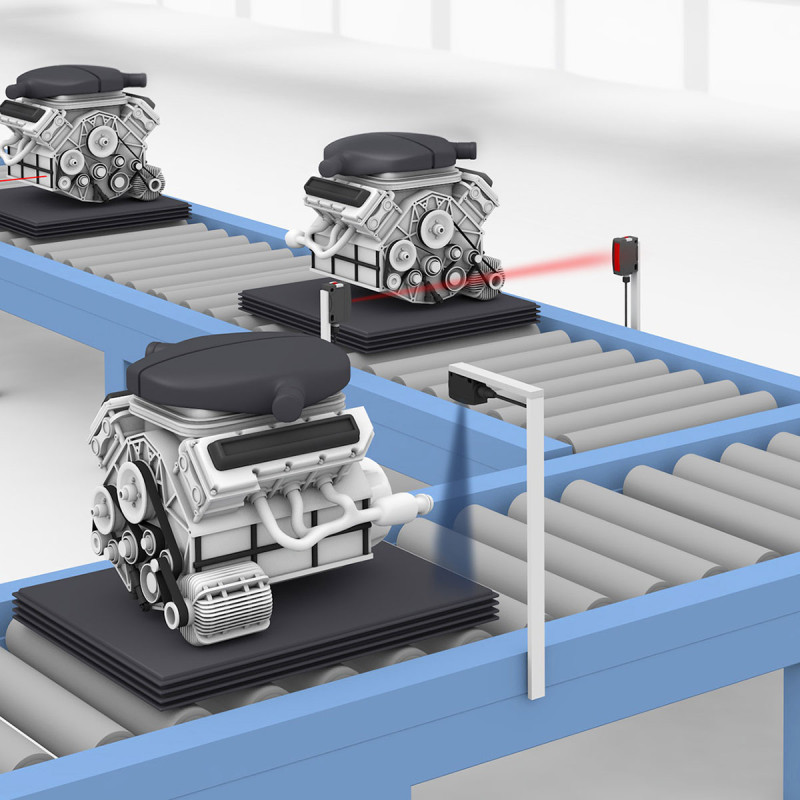

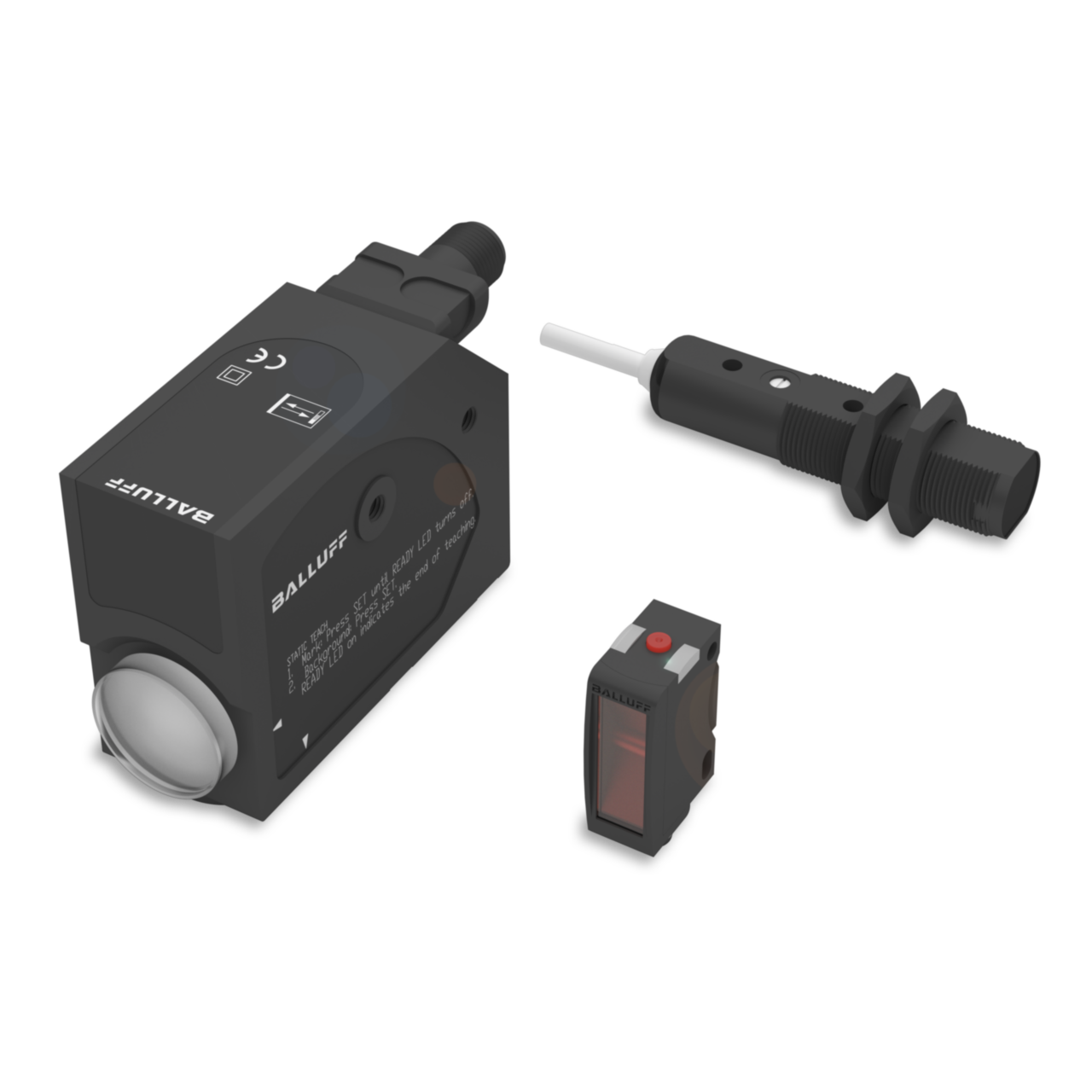

BOS 6K ailesi
İlgili tüm algılama prensiplerine ve ışık türlerine sahip kübik midi sensörler

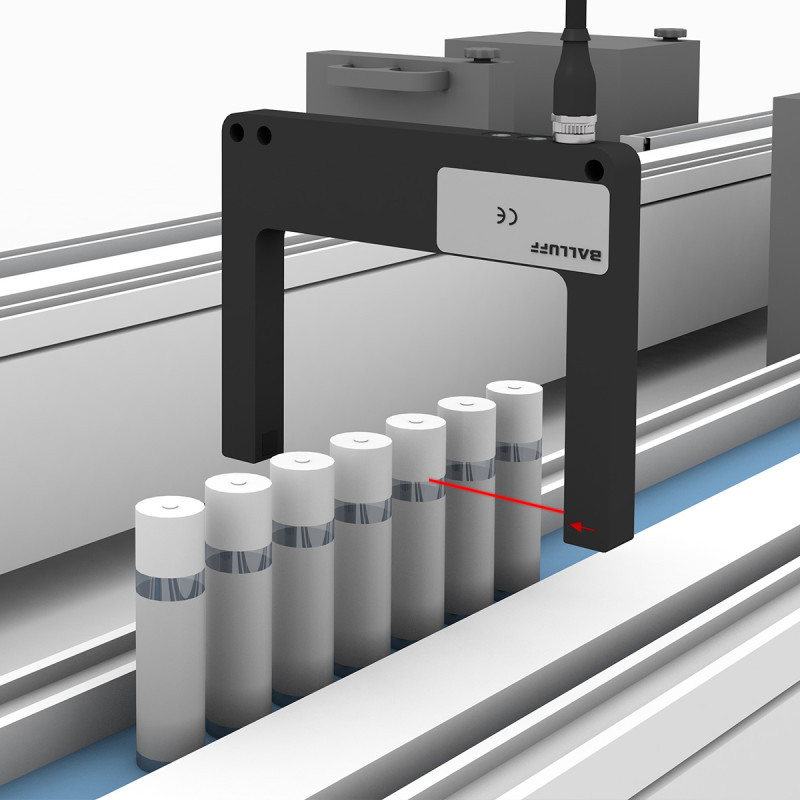

BGL çatal ışık bariyerleri
Verici ve alıcı ortak bir muhafaza içinde mükemmel şekilde hizalanmıştır

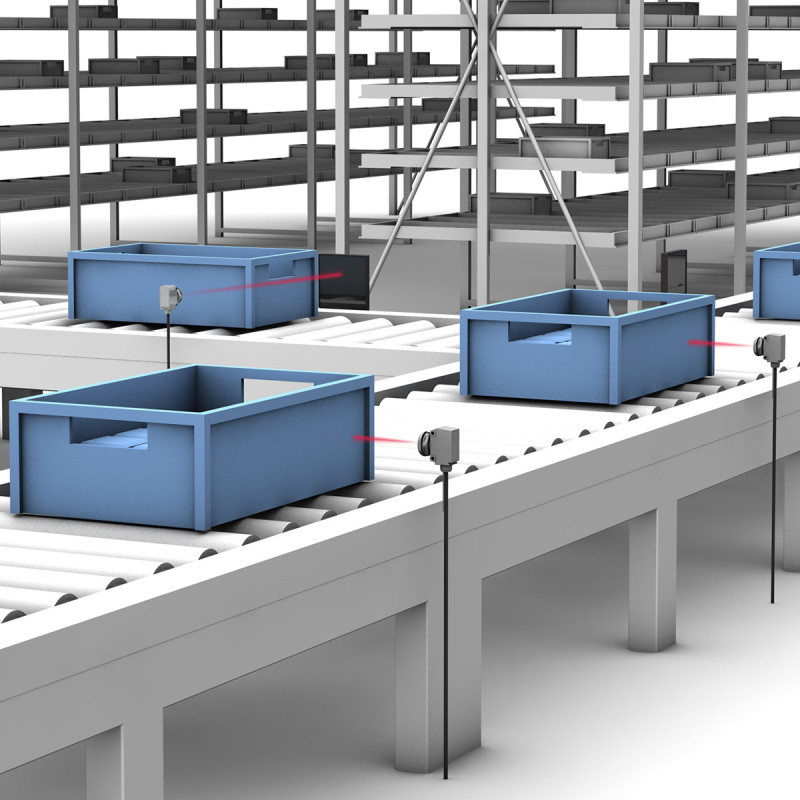

BOS R81K ailesi
Mükemmel fiyat-performans oranına sahip kırmızı ışık sensörleri

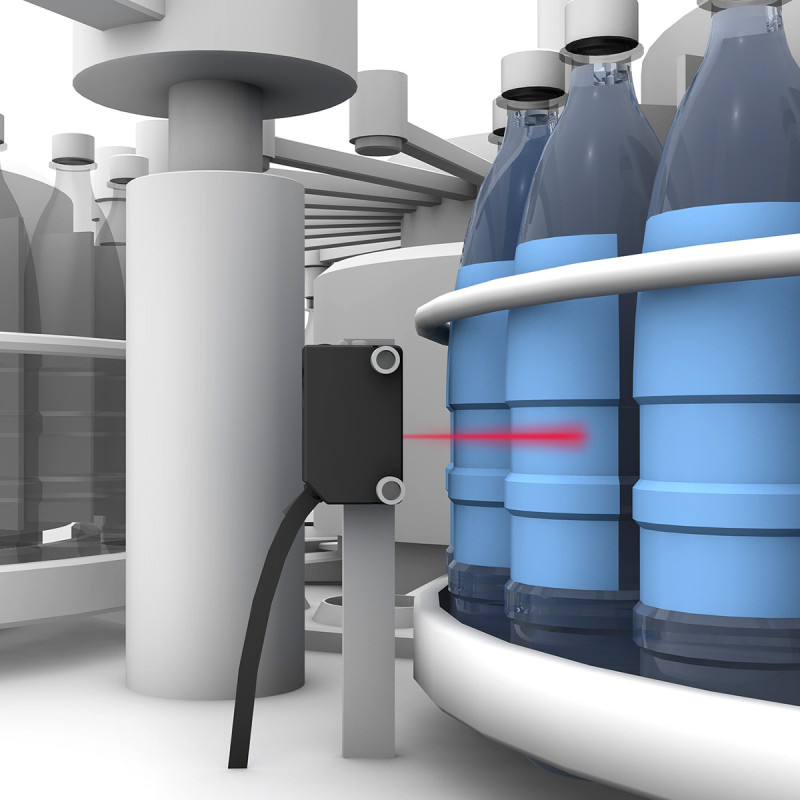

BOS R090K ailesi
Değişken menzili ve IP67 koruma sınıfına sahip sağlam kırmızı ışık sensörleri
Kapsamlı Optik Sensör Portföyü

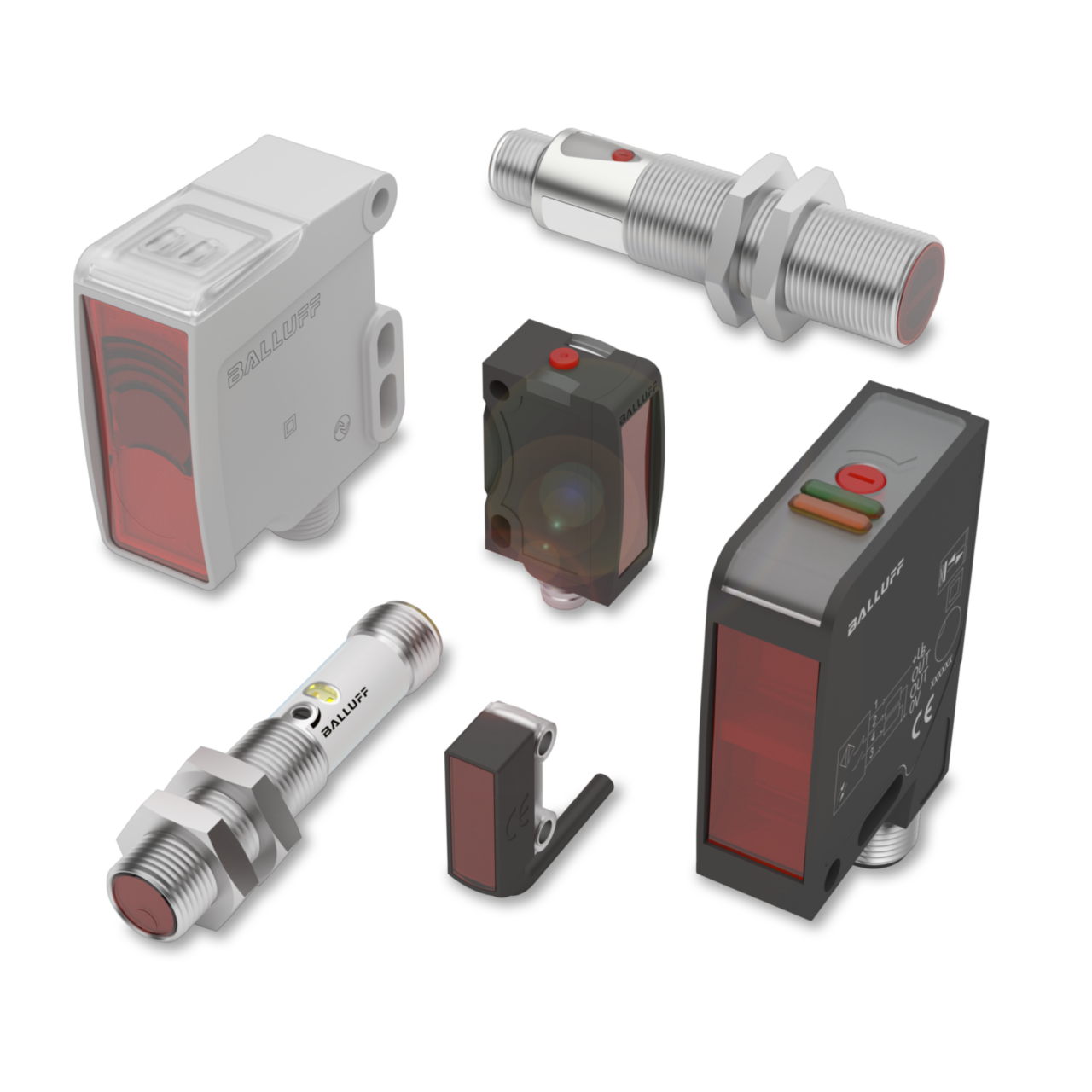

Işık Düğmesi
Uygunluk: 18 serisi
Kontrast farklılıklarını güvenilir bir şekilde tespit etmek istiyorsanız, geniş dağınık sensör yelpazemiz size ekonomik çözümler sunar. Bu dağınık sensörler nesneleri yüzeylerine, renklerine ve malzemelerine bağlı olarak algılar. Tarama aralıkları, yansıtıcı nesne yüzeyinin boyutuna, şekline, rengine ve doğasına bağlıdır.
Verici ve alıcı tek bir muhafaza içine yerleştirilmiştir, bu da dağınık sensörlerin kurulumunu ve yüksek görünürlükteki ışık demeti sayesinde hizalanmasını kolaylaştırır.
Uygulamaya bağlı olarak doğru ışık türünü seçersiniz. Türüne bağlı olarak, dağınık sensörlerimiz size son derece görünür kırmızı ışık, görünmez kızılötesi ışık veya küçük parçaları tespit etmek için ideal olan çok hassas lazer ışığı sunar.
Renkten bağımsız ve yüzeyden bağımsız algılama için arka plan bastırmalı dağınık sensörleri öneriyoruz. Küçük parçaların algılanması için ideal olan kırmızı ışık veya lazer kırmızı ışık ile çalışırlar. Tarama davranışları, farklı yansıma derecelerinde bile neredeyse sabittir.
Özel Özellikler
- Yüzey, renk ve malzemeye bağlı olarak kontrast farklılıklarını tespit etmek için idealdir
- Arka plan bastırmalı dağınık sensörler için: yüzey, renk ve malzemeden neredeyse bağımsız olarak farklı aralıklarda güvenilir nesne algılama
- Oldukça görünür ışık demeti sayesinde uygun maliyetli ve montajı ve hizalaması kolay
- retro-reflektif ve through-beam sensörlere kıyasla daha kısa menziller
- Sadece bir elektrikli cihazın kurulumu
- Tanınması zor nesnelerin mükemmel algılanması için mavi ışıklı ışık tarayıcıları

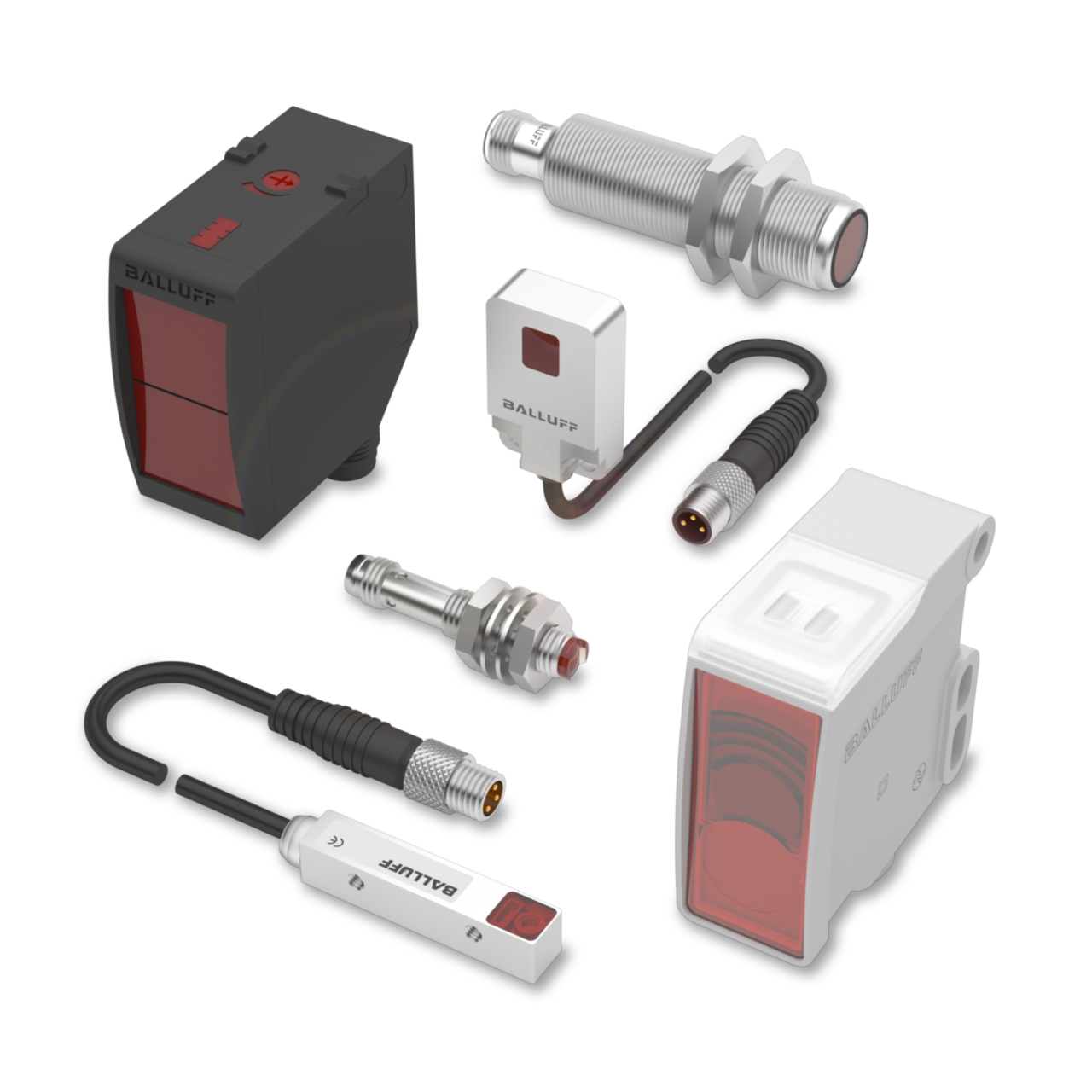

Retro-Yansıtıcı Sensörler
Uygunluk: 16 serisi
Gerçekleştirmek istediğiniz uygulama ne olursa olsun, Balluff size çok çeşitli retro reflektif fotoelektrik sensörler sunar. Bunlar, yüzeyleri, renkleri ve malzemelerinden bağımsız olarak nesneleri güvenilir bir şekilde tespit etmenizi sağlar. Polarize bir filtre kullanırsanız, retro reflektif sensörlerimiz parlak nesneleri tespit etmenizi bile sağlar.
Verici ve alıcı tek bir kasaya yerleştirilmiştir, böylece bu fotoelektrik sensörü kolayca monte edebilir ve geniş montaj toleransları sayesinde hizalayabilirsiniz.
Gereksinimlerinize bağlı olarak doğru ışık türünü seçersiniz. Türüne bağlı olarak, retro reflektif fotoelektrik sensörlerimiz yüksek oranda görünür kırmızı ışık, görünmez kızılötesi ışık veya küçük parçaları algılamak için ideal olan çok hassas lazer ışığı ile çalışır.
Özel Özellikler
- Geniş montaj toleransları sayesinde kolay hizalama
- Uzun menziller için geniş reflektörler
- Yüzey, renk ve malzemeden bağımsız olarak güvenilir algılama
- polarize filtre ile parlak nesneleri tespit etmek için de uygundur
- Sadece bir elektrikli cihaz artı reflektör montajı

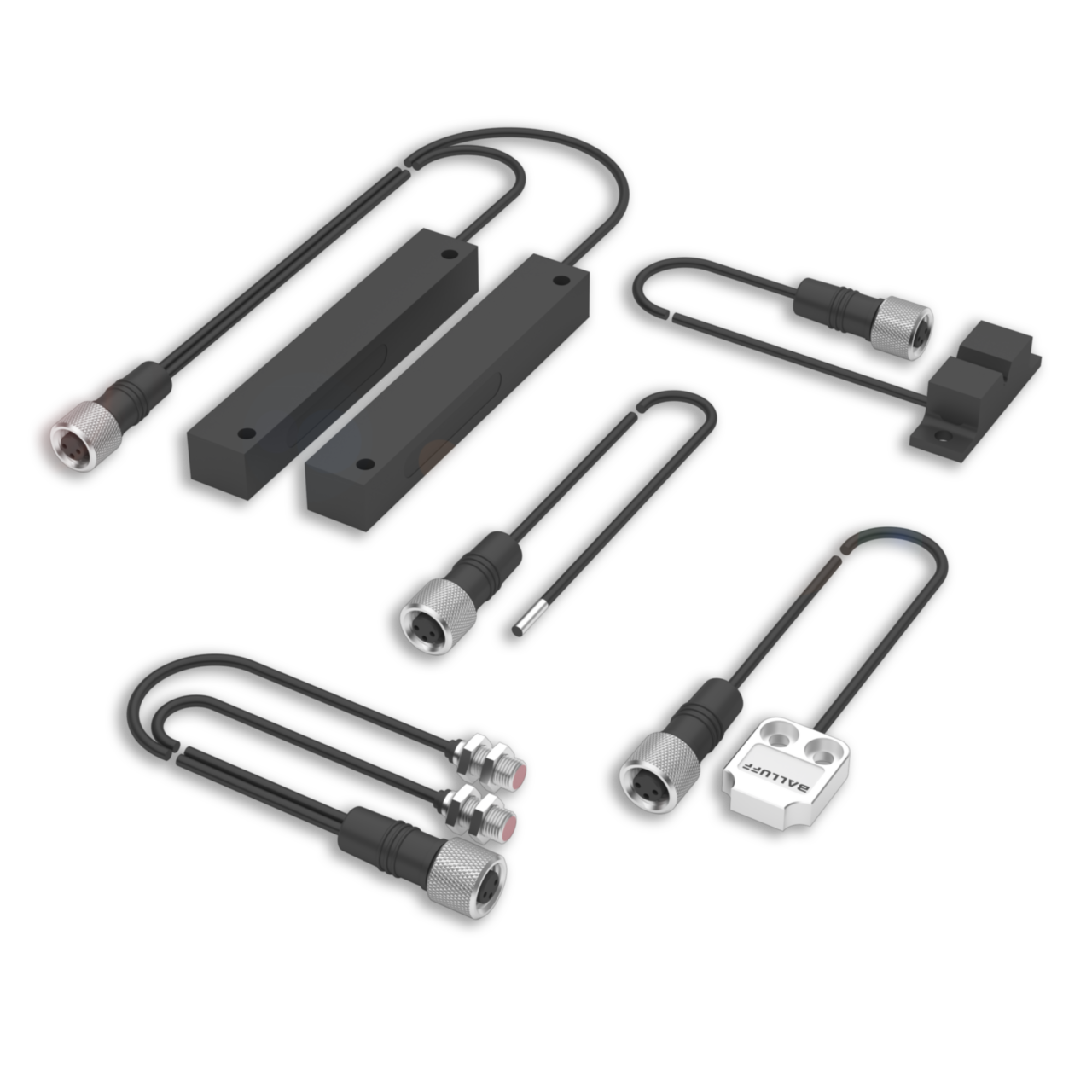

Karşılıklı Tip Sensörler
Uygunluk: 16 serisi
Balluff karşılıklı tip sensörler, yüzey, renk ve malzemeden bağımsız olarak nesneleri parlak bir yüzeyde bile güvenilir şekilde algılamaya yarar. Birbirleriyle uyumlu, ayrı verici ve alıcı birimlerinden oluşurlar. Bir nesne ışın kirişini kestiğinde, bu alıcıdaki çıkış sinyalinde bir değişikliğe neden olur. Mutlak güvenilirlik.
Özellikler
- Mükemmel tekrarlanabilirlik sayesinde konumlandırma işlemleri için idealdir
- Kirlenmeye karşı son derece dirençli ve geniş bir işlevsel rezerve sahip
- Geniş çalışma alanları için idealdir
- Verici ve alıcı ayrı dış gövdelerde

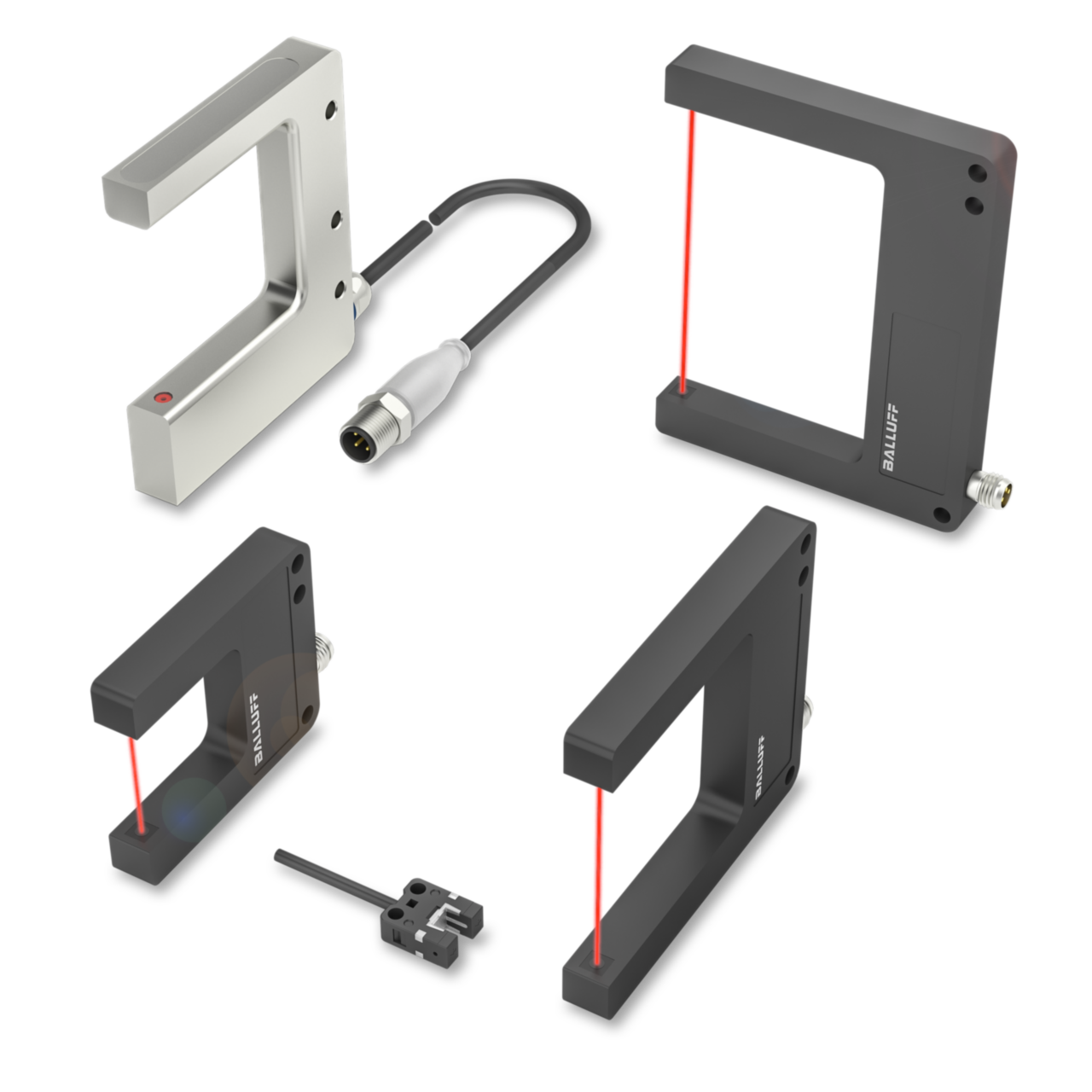

Çatal Işık Bariyerleri ve Açılı Işık Bariyerleri
Uygunluk: 6 serisi
Çatal ışık bariyerleri Plastik veya metal bir muhafaza içindeki verici ve alıcı ile zaten kalibre edilmiştir. Bu da iş yükünüzü azaltır, devreye alma sırasında değerli zamanınızdan tasarruf etmenizi sağlar ve güvenilir bir süreci destekler.
Çatal ışık bariyerlerimiz doğruluk, küçük parça ve detay algılama ve operasyonel güvenilirlik açısından rakipsizdir.
Geniş seçenek yelpazesi, neredeyse tüm uygulama gereksinimleri için en iyi işlevi sağlar:
-
Kırmızı ışık gerçek bir çok yönlüdür ve iyi görünürlüğü sayesinde çalıştırılması özellikle kolaydır.
-
Kızılötesi ışık insan gözüne görünmez, bu da güvenliği artırır ve ortam ışığından kaynaklanan paraziti en aza indirir. Çok kirli ortamlarda kullanılması tavsiye edilir.
-
Lazerler hassas konumlandırma ve hızlı hareketlerin algılanması için en iyi sonuçları sağlar
Açılı ışık bariyerleri özellikle daha büyük nesneler için kullanılabilir. Özel gövde tasarımı ve ışın geometrisi, nesnelere neredeyse her yönden veya özellikle büyük nesneler için yaklaşılmasını ve algılanmasını sağlar.
MiniSlot sensörler özellikle kompakt bir tasarımda, alan açısından kritik otomasyon uygulamaları için idealdir.
Optik Pencereler
Uygunluk: 2 serisi
BOW optik pencerelerimiz, nesnelerin yalnızca belirli noktalarda değil bir alan üzerinde taranması gerektiğinde kullanışlıdır. Çok sayıdaki paralel ışınlar geniş bir penceredeki nesneleri tespit etmelerini sağlar. Aynı zamanda, optik pencerelerimiz çerçevenin her noktasında eşit çözünürlük sağlar.
Balluff optik pencereleri dinamik ve statik modeller olarak sunulur. Dinamik sürüm, besleyici aygıtlardan etkilenmeden yalnızca aktif alandaki hareketli nesneleri tanır. Hızlı hareket eden, karışık öğeleri taramak ve saymak için idealdirler.
Özellikler
- Çerçeve içindeki her alanda aynı yüksek çözünürlük
- Çapı 0.8 mm’ye varan küçük parçaları algılar
- M8 standart soket konnektörlü dayanıklı metal dış gövde
- Ayarlanabilen hassasiyet ve çıkış sinyal uzunluğu
- Dinamik ve statik değişkenler
- Birden fazla çerçeve boyutu sunan modüler yapı kiti
Işık Şeritleri ve Işık Izgaraları
Uygunluk: 2 serisi
Çok işlevli yüksek çözünürlüklü ışık bantlarımız ve ışık ızgaralarımız çok çeşitli uygulamalar için uygundur. Işık bantları, örneğin parçaları tanımlamak, konumları belirlemek ve nesneleri saymak gibi üç farklı paralel ölçüm görevini tek bir cihazda birleştirirken, ışık ızgaraları geniş alanları taramak için uygundur. Parçalar sayılabilir, yığın yükseklikleri (örneğin kağıt) kaydedilebilir veya palet yükseklikleri ölçülebilir.
Özel Özellikler
- Sabit montaj ve hassas hizalama için sağlam metal gövde
- Büyük nesneler için de uygundur
- Çeşitli sinyal çıkışları mevcuttur
- Hızlı bir şekilde kullanılabilir
- kontrolör, PC veya yazılım gibi ek aksesuarlar gerekmez

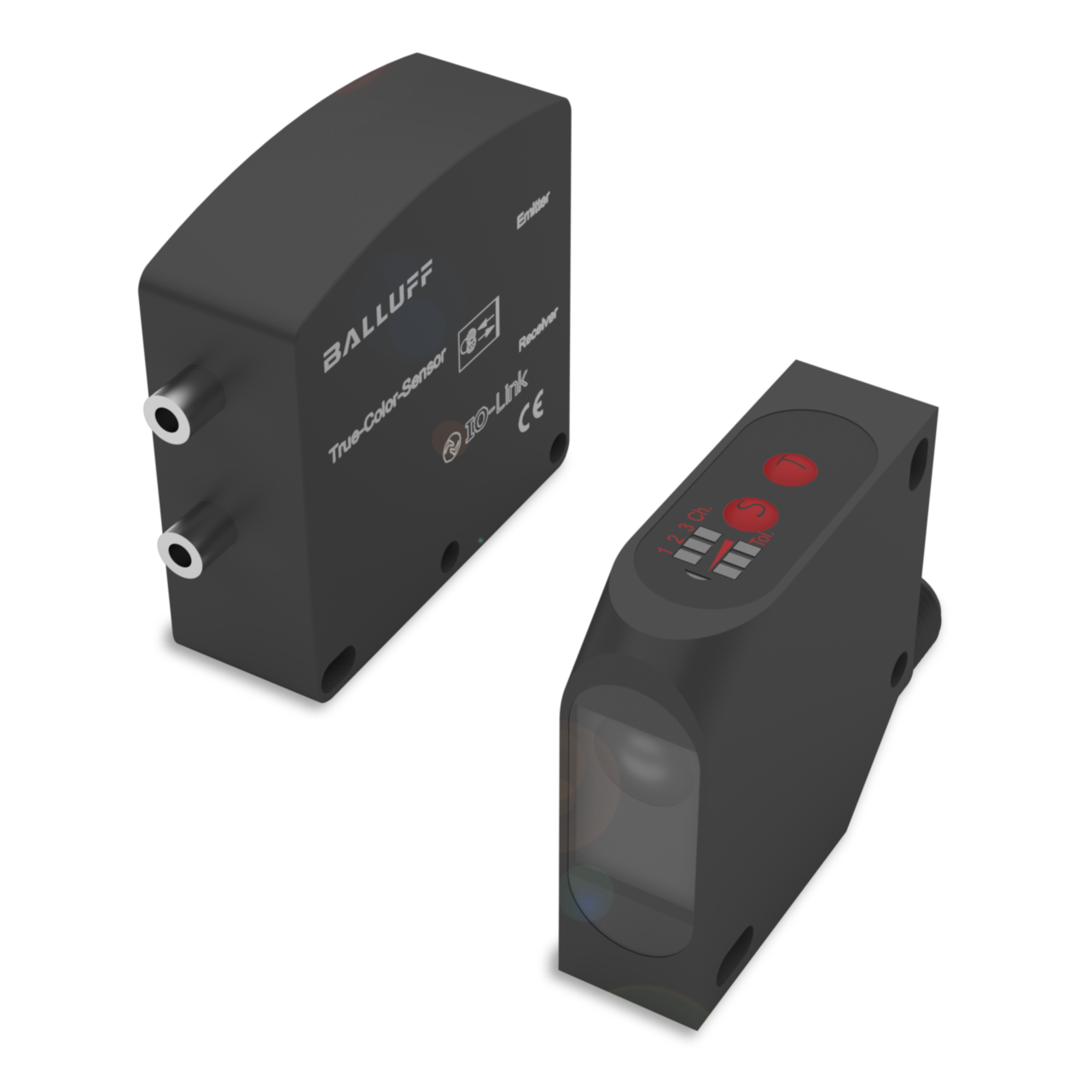

Renk Sensörleri
Uygunluk: 2 serisi
Balluff’un çok amaçlı renk sensörlerini kullanarak otomatik işlemlerinizi basitleştirin ve etkinleştirin. Tekstilde, boyalı sayfalarda ve ayrıca ambalaj veya etiketlerde renkli işaretlerin renk farklarını tanımak için kullanın. İster TrueColor ister RGB olsun, renk algılayıcılarımız parçaları reddediyor ve eşit derecede yüksek ürün kalitesi sağlıyor. Bu şekilde güvenilir bir üretim sürecine katkıda bulunurlar.
Balluff’un TrueColor sensörleri, daha yüksek çözünürlüğe sahip insan gözü gibi görüyor. İnce renk farklılıklarını birbirinden ayırır ve bitmiş parçaların kalitesini değerlendirir. Ayrıca, insan hatalarından etkilenmeyen bir hassasiyetle test ederler. Her zaman nesnel ve kesinlikle kırılmaz.
RGB renk sensörleri kırmızı, yeşil ve mavi ışık bileşenlerinin yoğunluğunu ölçerek farklı renkleri algılar ve ayırt eder. Saniyede birkaç renk ölçümü yapmaları, hızlı renk değişimlerinin veya arka arkaya farklı renkteki nesnelerin algılanması gereken uygulamalarda büyük bir avantajdır.
Özellikler
- Yüksek anahtarlama frekansı
- Ekranlı veya ekransız
- Dayanıklı ve endüstri sınıfı
- Yerden tasarruf sağlayan kurulum için küçük gövdeli varyantlar
- Tipine bağlı olarak, güçlü beyaz ışık kaynağı sayesinde 400 mm’yi bulan yüksek aralık
- Yapılandırmayı kolaylaştıran opsiyonel IO-Link arayüzü
- İstenilen sayıda cisim arasında farklılaştırma
- Çok yüksek renk çözünürlüğü
- Uygulamaya özel parametrelendirme
Kontrast Sensörleri
Uygunluk: 1 serisi
Kontrast sensörleri, nesneleri gri değerlerine göre ayırt eden yüksek çözünürlüklü dağınık sensörlerdir. Balluff’un sağlam kontrast sensörleri, kontrasttaki küçük farklılıkları bile tanır, 30 kHz’e kadar yüksek bir anahtarlama frekansına sahiptir ve bu nedenle özellikle hızlıdır. Yüksek konumlandırma doğruluğu sağlarlar ve bu nedenle baskı ve ambalaj endüstrileri gibi çok çeşitli uygulamalar için uygundurlar.
Özel Özellikler
- Hızlı prosesler için hassas anahtarlama – 30 kHz’e kadar yüksek anahtarlama frekansı
- Farklı ışık türleri (lazer, kırmızı/yeşil/mavi veya beyaz ışık)
- Lazer ile uzun menziller
- Kolay hizalama için son derece görünür ışık noktaları
- Nabız uzantıları
- Harici öğretme mümkün
- analog çıkış sinyali ile de mevcuttur
- Ekran üzerinden kolay ayarlama (ekran olmadan da mevcuttur)
- Farklı uygulamalar için farklı seriler
Lüminesans Sensörler
Uygunluk: 1 serisi
Lüminesans sensörlerimiz UV ışığıyla insanların yardım almadan göremeyeceği nesneleri algılar. Görünmez şekilde etiketlenmiş ürünleri tespit etmek için kullanılırlar. Ya da örneğin daha önce ışıldayan partiküllerle zenginleştirilmiş yağlayıcıların kontrol edilmesi gerektiğinde.
Özel Özellikler
- UV ışığı – harici lamba veya ışık kaynağı gerekmez
- Ayrı bir yazılım olmadan tek bir düğmeye dokunarak açılabilir
- Sağlam, endüstriyel sınıf tasarım

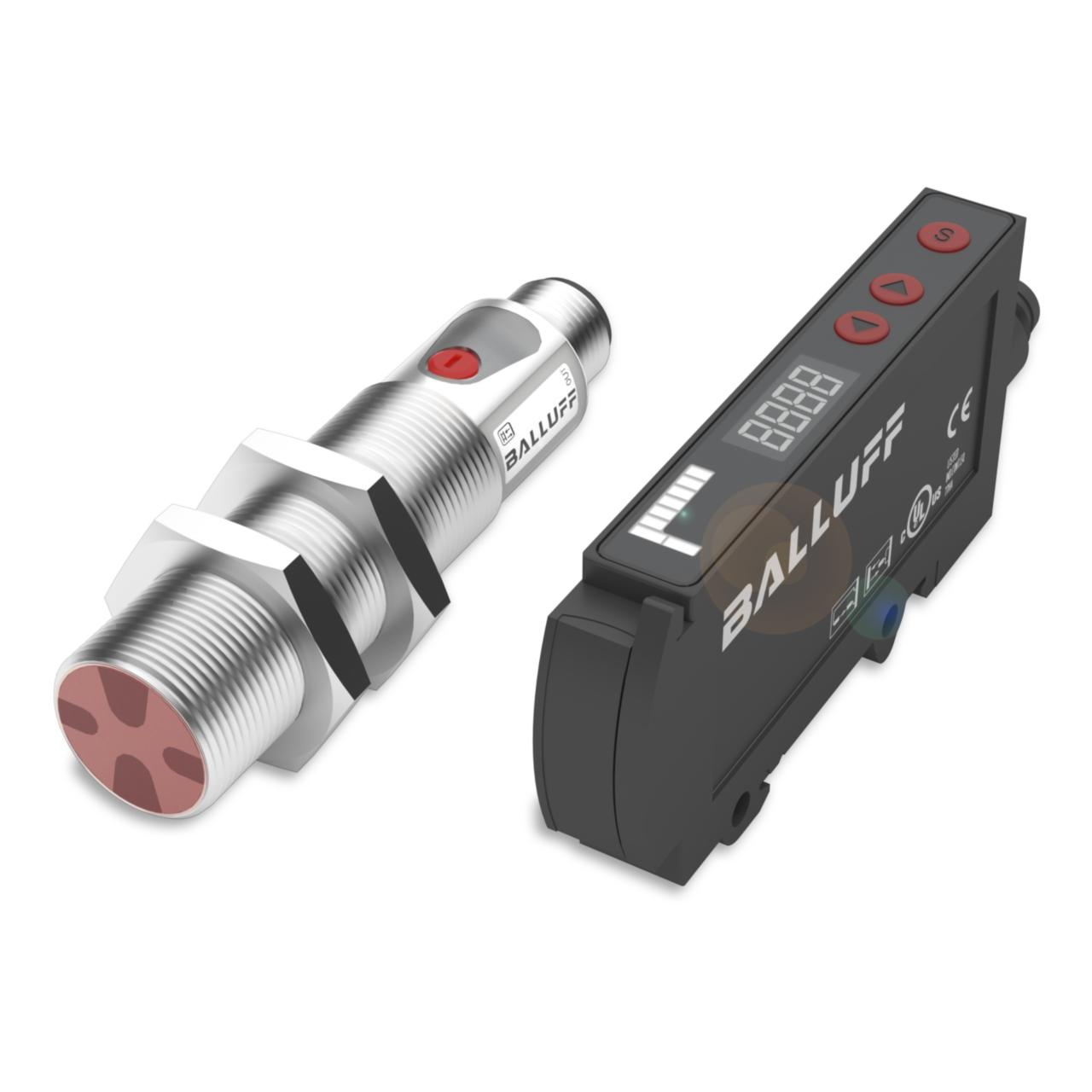

Plastik ve Cam Fiber (Fiberglass) İçin Fiber Tabanlı Cihazlar
Uygunluk: 16 sürümleri
Balluff’ta plastik ve cam fiberler için BFB fiberler bazlı cihazlar, geleneksel bir optik sensör uygulama için çok büyük veya çok katı olduğunda kullanılır. Komple bir sensör için plastik veya cam fiber optiklerle birleştirilebilirler, böylece uygulamaya bağlı olarak, maksimum esneklik sizin için kullanılabilir.
Geniş plastik fiber optik seçeneklerimiz, özellikle sağlamlık veya çevresel sıcaklıklara veya kimyasallara karşı direnç gereksinimleri çok uygun olmadığında kullanılabilir. Bununla birlikte, ürün yelpazemiz içinde yüksek sıcaklığa dirençli fiber ürünlerimiz de mevcuttur. Cam fiber optik ile sırt kısmı dirençli, sıcaklık dirençli ve kimyasal dayanımlı değişkenler de sunuyoruz.
Özellikler
- Düşük kontrast farklılıklarını algılamak için
- Çok hızlı – 8 kHz’e kadar
- Yüksek pozisyonlama doğruluğu
- Esnek şekilde monte edilebilir, montajı kolaydır
- Ek fonksiyonlar mevcut (parametrelendirilebilir)
- Mekanik dayanımlıdır
- Son derece hassas anahtarlama
- Tek yollu veya algılama prensibi ile
- Düz veya açılı optikler
- Silindir şapka raylarına montaj için kompakt konfigürasyon
- Ekranlı veya ekransız
- Farklı ışık tipleri (kırmızı veya kızılötesi)
- Analog çıkış sinyali ile isteğe bağlı olarak da temin edilebilir
- Cam ve plastik fiberler için farklı model ve seriler

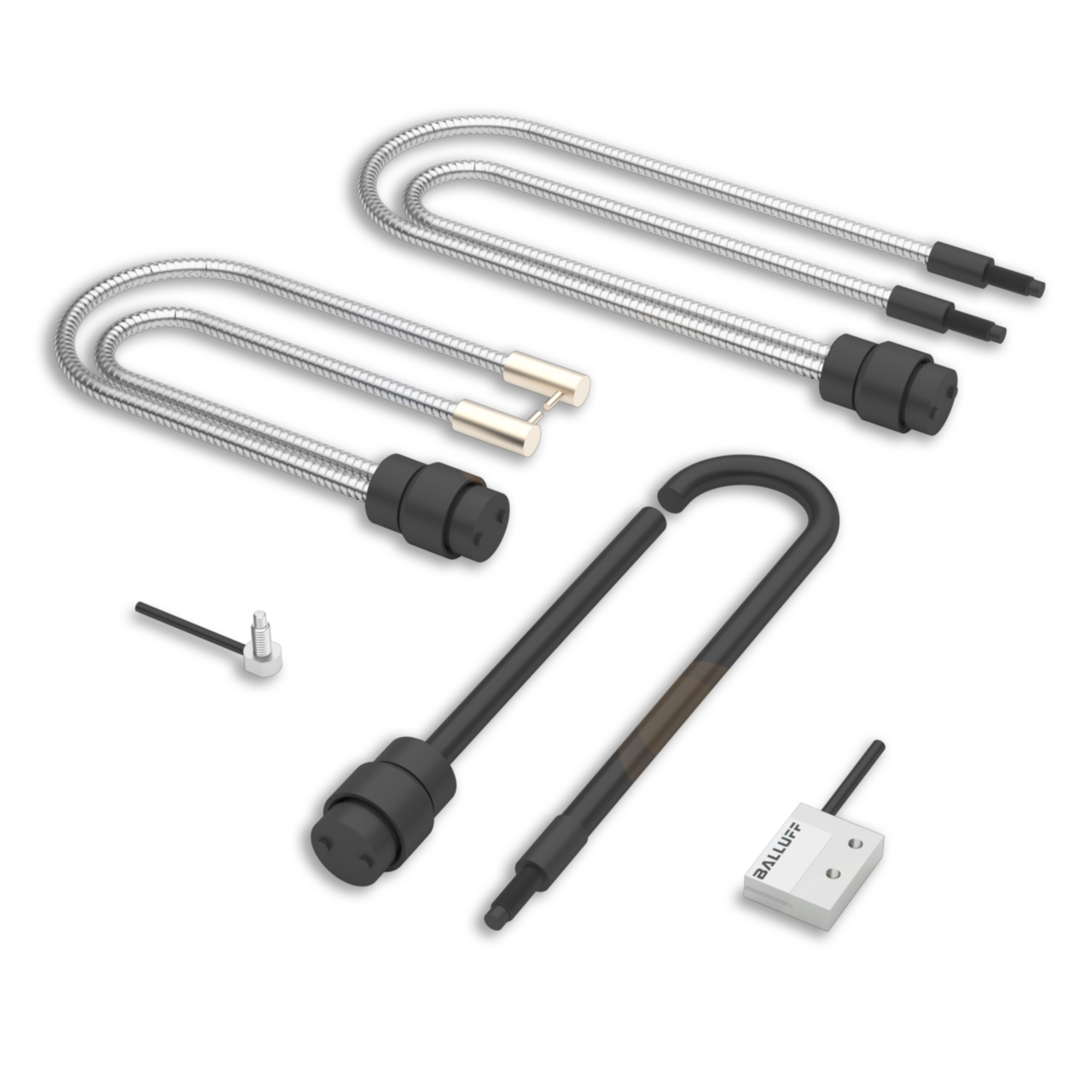

Fiber Tabanlı Cihazlar İçin Plastik ve Cam Fiber (Fiberglass)
Uygunluk: 174 sürümleri
Fiber bazlı cihazlarımız için tasarlanan ve test edilen plastik ve cam fiberlerimiz anahtar olarak veya tek kullanımlık tasarımlarda mevcuttur. Küçük parçaları tespit etmek, parça özelliklerini kontrol etmek, parça konumlandırmak, görevleri saymak ve robotlarda olduğu gibi herhangi bir kurulum alanına sahip olmadığınız zaman kullanabilirsiniz.
Plastik optikler, sıcaklık veya kimyasal direncin yanı sıra sağlamlık gereksinimleri düşük olduğu durumlarda kullanılır. Cam fiber optik, zorlu ortamlar için – hatta yağ buharı ve kimyasalların etkisiyle – ve 200 ° C’nin üzerindeki sıcaklıklar için uygundur.
Hem plastiğimizin hem de cam fiberimizin iletim doğruluğu ve hızı. Balluff’un portföyünü tamamlayan düz veya açılı ışık emisyonlu, çeşitli uç bağlantı parçaları (2 ila 8 mm çap, 5 x 4 mm ila 23 x 55 mm kare,…) düz veya açılı ışık emisyonlu, hatta plastik fiberler için bükülebilir optik kafalar.
Özellikler
- Yüksek fonksiyon rezervi
- Yüksek kaliteli malzemeler ve kesin işleme
- Homojen optik özellikler
- Çeşitli kaplama malzemeleri, uzunlukları ve çapları ile kompakt, esnek ve sağlam
- Sensörde öğretmeyi giriş ile veya özellikle IO Link ile kolayca yapın
- Talep üzerine teşhis ve durum izleme fonksiyonları ile
- Kullanıcı tarafından yapılandırılabilen fiberler olarak da mevcuttur
Mikromote – Optik Sensör Kafaları
Uygunluk: 4 serisi
Yenilikçi sensör elemanlarına sahip modüler Micromote sensör sistemi, bireysel gereksinimlerinizi karşılar. Çeşitli gövde tasarımları ve esnek sensör kabloları, özellikle yüksek derecede tasarım özgürlüğü ve makinelerinize kusursuz entegrasyonu garanti eder. Hassas optoelektronik bileşenler, her uygulama için yüksek işlem doğruluğu sağlar. Micromote sistemi BOH, harici bir değerlendirme ünitesinden (amplifikatör) ve son derece küçük optoelektronik sensör kafalarından oluşur.
Özellikler
- En yüksek hassasiyete sahip geniş sensör kafası seçenekleri: microspot, nanospot, lazer, kızılötesi, klasik kırmızı ışıklı LED
- Hedef ve gerçek değerlerin görüntülendiği analog, dijital, dinamik için amplifikatör
- Mükemmel teknik parametreler
- Tutucularda optimum kullanım
Optik Mesafe Sensörleri
Uygunluk: 7 serisi
Balluff’un optik mesafe sensörleri, konumlandırma, malzeme akış kontrolü veya dolum seviyesi algılamanın yanı sıra diğer birçok uygulamada sizi destekler. Otomotiv endüstrisinde, fabrika otomasyonunda ve lojistikte veya çelik konstrüksiyonda olsun, güvenilir ve mesafe ölçümü ile her yerde verimlilikte gözle görülür artışlar elde edebilir ve özellikle hataları önleyebilirsiniz. Farklı, kısmen ayarlanabilir 20 mm’den 20 m’ye kadar ölçüm aralıkları ve arka plan bastırmalı ve bastırmasız varyantlar mevcuttur.
Mesafe sensörlerimiz kırmızı ışık veya lazer kullanır ve üçgenleme prensibine veya uçuş zamanı teknolojisine (TOF) göre temassız ve dolayısıyla aşınmasız çalışır. Dayanıklı plastik veya metal muhafazalara yerleştirilmişlerdir ve analog akım ve voltaj çıkışlarının yanı sıra dijital seri veya IO-Link arayüzlerine sahiptirler. Optoelektronik mesafe sensörlerimiz IP65/67 ve IP69K koruma sınıflarında mevcuttur, bu da onları zorlu ortamlar için bile uygun hale getirir.
Özel Özellikler
- Kısa, orta ve uzun ölçüm aralıklarında mesafe ölçümü ve izleme için ideal
- Neredeyse tüm ürünler için ayarlanabilir anahtarlama noktalarına sahip ek anahtarlama çıkışları mevcuttur
- Sensörün öğretme girişi veya düğmesi aracılığıyla öğretilmesi
- İsteğe bağlı olarak basit parametrelendirme ve ek fonksiyonlar için IO-Link arayüzü ile
