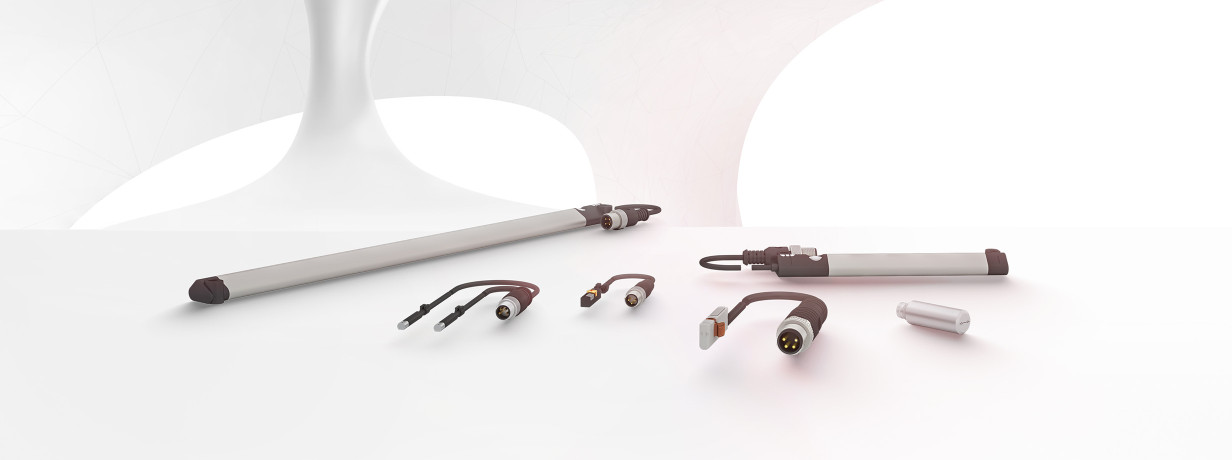

Manyetik Alan Sensörleri
Manyetik alan sensörleri esas olarak silindirler ve tutuculardaki piston konumunun seçici veya sürekli olarak izlenmesi için kullanılır. Sensör, aktüatör duvarı boyunca pistona entegre edilmiş mıknatısın alanını tanır.
Temassız konum algılamaları ile Balluff’un manyetik alan sensörleri kesinlikle güvenilir ve aşınmasızdır: temas erozyonu yok, zıplama yok ve sadece temiz ölçüm. Piston konumu, yüksek hareket hızlarında bile güvenilir bir şekilde algılanır.

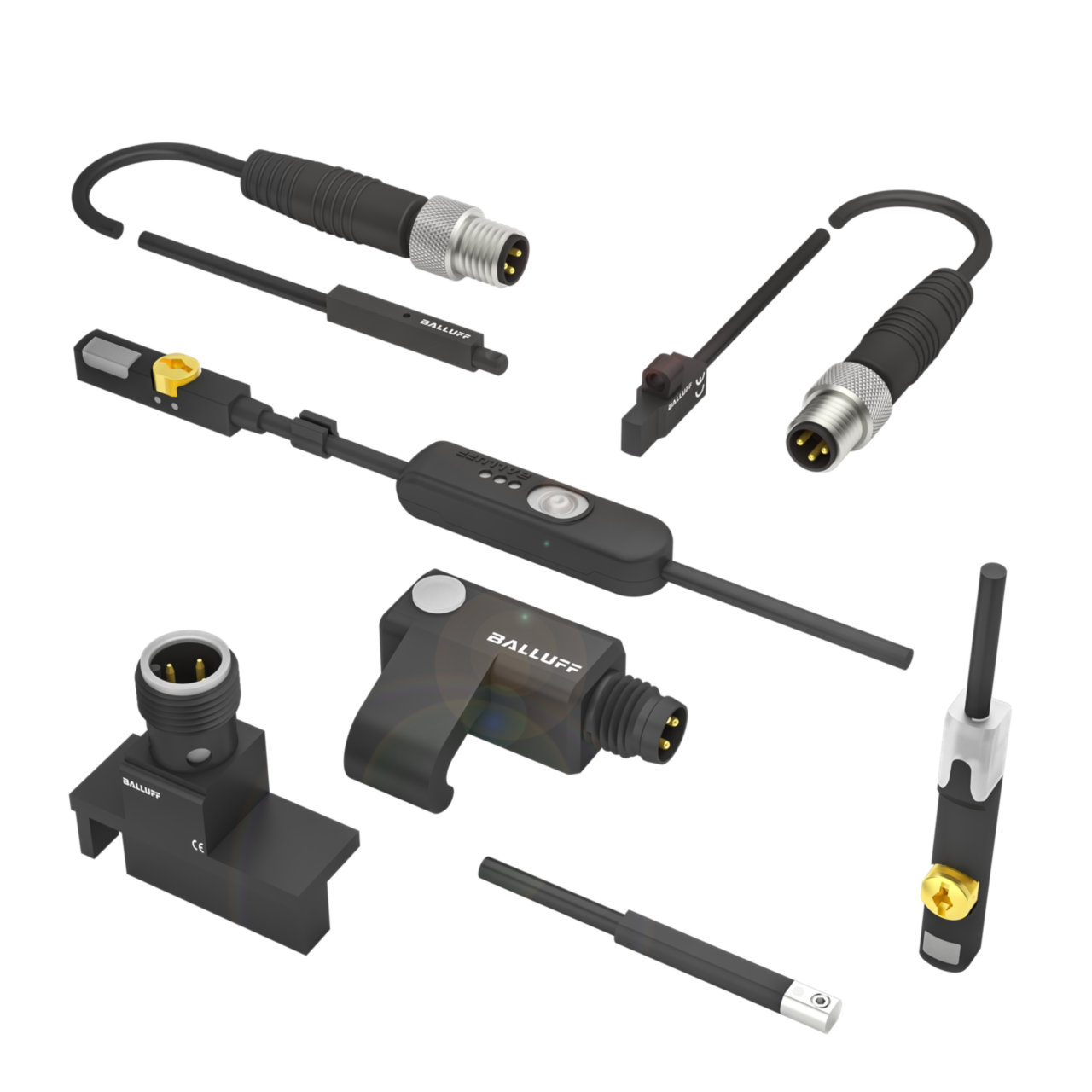

Farklı Kanal Şekilleri İçin Silindir Anahtarları
Uygunluk: 9 serisi
Esnek montaj sistemine sahip silindir şalterlerimiz T, C, yuvarlak veya trapez oluklar gibi tüm oluk şekilleri için uygundur. Üreticiden bağımsız olarak özel montaj braketleri ile neredeyse tüm silindir tiplerine uyarlanabilirler. Bu, tutucularda, pnömatik silindirlerde, yuvarlak silindirlerde (80 mm’ye kadar) ve bağlantı çubuğu silindirlerinde (17 mm’ye kadar) konum algılama için her zaman elinizin altında güvenilir bir araç olduğu anlamına gelir.
Buna ek olarak, silindir sensörlerinin anahtarlama noktası yalnızca bir kez ayarlanır ve sensör değiştirildiğinde korunur. Bu, sisteminizin işlevsel güvenilirliğini artırır. Ayrıca sensör değişimi, erişilmesi zor yerlerde bile daha güvenli ve kolaydır. Hoş bir yan etki: evrensel olarak uygulanabilir sensör tiplerimiz size depolama alanından tasarruf sağlar ve maliyetlerinizi düşürebilir.
Özellikler
- Tutucular, pnömatik silindirler, yuvarlak silindirler (80 mm’ye kadar) ve rot silindirleri (17 mm’ye kadar) için
- Hassas anahtarlama noktası sayesinde güvenilir anahtarlama davranışı
- Temassız olduğu için aşınmaz
- Güvenli tutuş ve hızlı kurulum
İki Bmf Manyetik Alan Sensörlü, Tek Konnektörlü Versiyon
Uygunluk: 1 serisi
Pistonun silindir içindeki konumunu tespit etmek için daha küçük pnömatik / hidrolik silindirler veya kıskaçlar için iki manyetik alan sensörü genellikle gereklidir. Tek konnektörlü versiyonumuz, bu tür uygulamalar için montaj ve kablolama çabalarınızı azaltır. Bir dağıtıcı kutusuna bağlanırken yalnızca bir slot gerektiren tek bir 4 pinli konnektör (M8 veya M12) üzerinden iki sensörün bağlanmasına izin verir. Bu, bir dağıtıcı kutusundaki olası sensörlerin sayısını iki katına çıkarmanıza ve pnömatik kıskaçlar ve silindirlerdeki konumların sayısını iki katına kadar basit bir şekilde ölçmenizi sağlar.
Bu sistem zaman ve efor kazancı sağlar, ayrıca satın alma ve depolama maliyetlerini düşürür.
Özellikler
- 17 mm’ye ulaşan bağlantı kolu çapı
- Hassas anahtarlama noktaları sayesinde güvenilir anahtarlama davranışı
- Temassızdır, bu nedenle aşınma sorunu yoktur
- Kirliliğe karşı dayanıklıdır
- Hızlı montaj

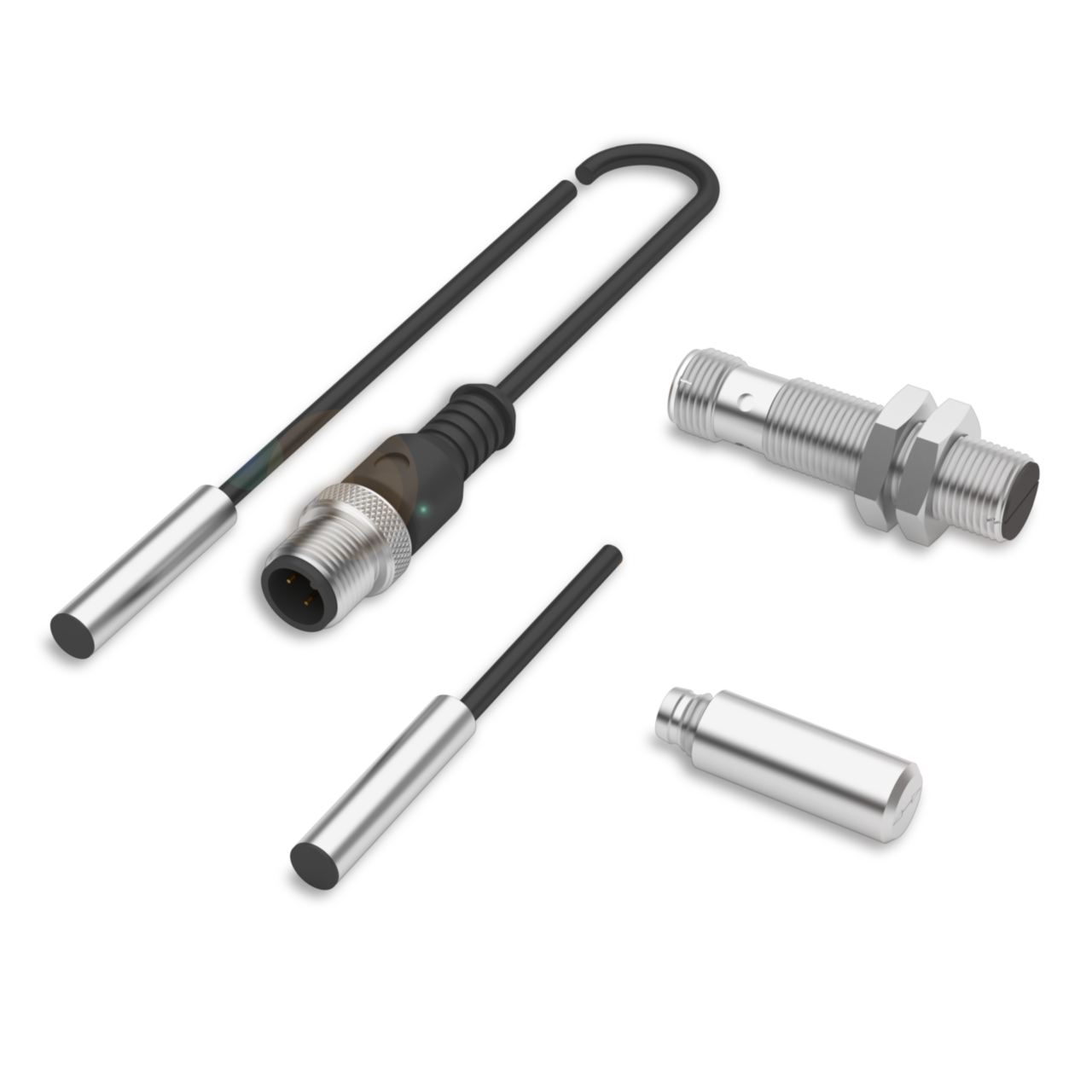

Silindirik Manyetik Alan Sensörleri
Uygunluk: 4 serisi
Silindirik manyetik alan sensörleri size güvenilir ve aşınmasız konum tespiti sunar. Bunlar titreşime karşı duyarsızdır ve anahtarlama mesafesini düşürmeden demir dışı metal ve alüminyum duvarlardan geçer. Aynı zamanda, aynı boyuttaki endüktif sensörlerden önemli ölçüde daha büyük bir anahtarlama mesafesi sağlarlar. Ve çelikle aynı hizada monte edilebilir.
Özellikler
- küçük, son derece kompakt tasarımlar ve çok yüksek anahtarlama mesafeleri
- 6,5 mm çapındaki sensörler, temassız 90 mm’ye kadar konumları sorgulayabilir
- endüstriye uygun ve kire karşı duyarsız
- Konteynerler veya borular aracılığıyla bile pozisyonları tespit edin
- farklı polarizasyona sahip mıknatısları tespit etmek de mümkündür

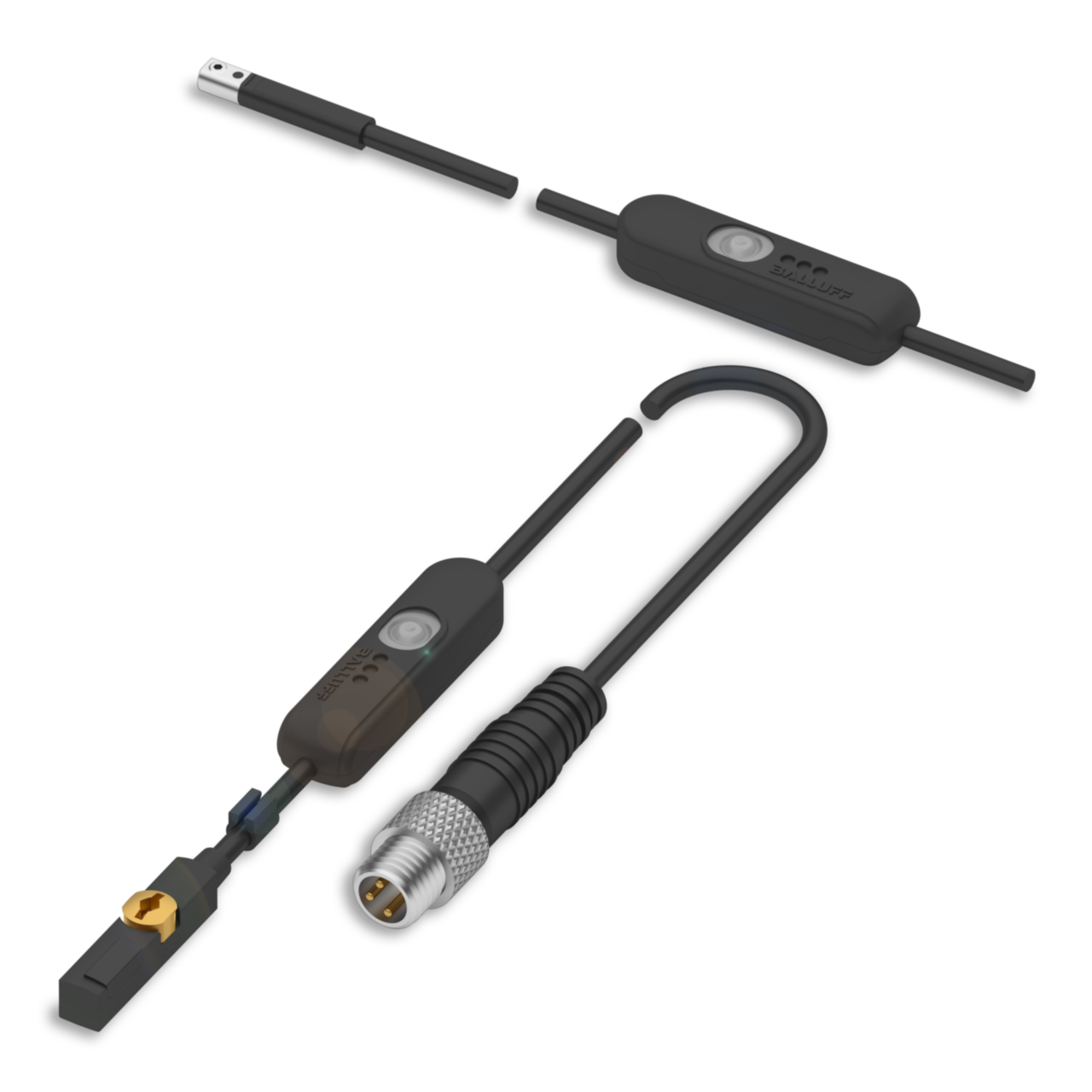

Manyetik Alan Sensörleri ve Ayarlanabilen Sviç Noktaları
Uygunluk: 2 serisi
Ayarlanabilir çoklu geçiş noktalarına sahip C ve T slotları BMF manyetik alan sensörlerimiz, pnömatik ve hidrolik silindir tahriklerinin makine kontrol sistemine hızlı entegrasyonunu sağlar.
Sabit anahtar noktalarına sahip manyetik alan sensörleri tipik olarak istenen anahtar noktasına manuel olarak yerleştirilmeli ve bu konumda sabitlenmelidir. Bu durumda, sensörü yaklaşık konumda konumlandırmak ve oraya takmak yeterlidir. Anahtarlama noktaları daha sonra kontrol panelindeki “Öğret” düğmesini kullanarak ayarlanır.
En basit durumda, aynı silindirdeki iki farklı anahtarlama noktası ayarlanabilir. IO-Link modelinde, sensör çalışma alanında sekiz anahtarlama noktasına kadar ayarlamak ve taramak mümkündür. Sonuç olarak, örneğin bir kıskaçta sekiz farklı nesne boyutu algılanabilir, böylece birkaç geleneksel sensörün kullanımı gereksiz hale gelir. Bu, sizin için önemli ölçüde daha fazla konforun yanı sıra daha fazla esneklik ve maliyet tasarrufu anlamına gelir.
Özellikler
- Temassızdır, bu nedenle aşınma sorunu yoktur
- Geçiş noktalarının ekipmansız bireysel kurulum
- Radyal veya eksenel manyetik polarizasyona sahip silindir ve kavrayıcılarda kullanılabilir
- IO-Link üzerinden sekiz anahtar noktaya kadar uzaktan öğretme
- Her bir anahtarlama noktası için ayarlanabilir histerez
- 60 mm’lik son derece geniş hareket yolu
- Öğretme modülü için evrensel olarak uygulanabilir tutucu
- Çok renkli LED’lerle durum gösterimi
- Elektrik kesintisi sırasında bile sabit anahtar noktaları
- Diğer slot şekilleri için özel braketlerimiz mevcuttur. (ör. yuvarlak slot)

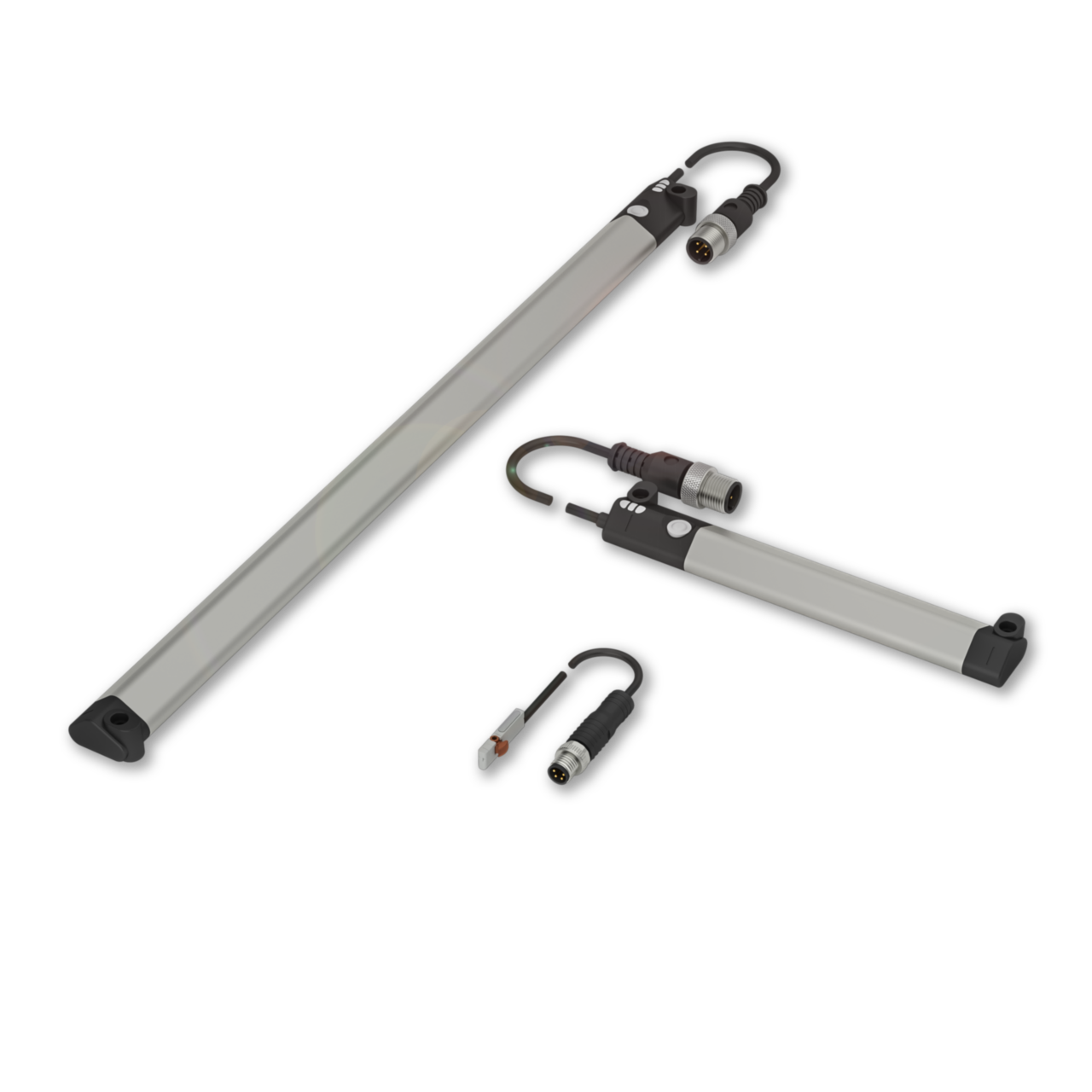

Manyetik Alan Pozisyonlama Sistemleri
Uygunluk: 2 sürümleri
Karmaşık üretim hatlarına sahip akıllı fabrika büyük esneklik gerektirir. Sürekli değişen spesifikasyonlarla, bunu gerekli süreç ve ürün kalitesiyle bağdaştırmak zordur.
İş sürecini her zaman göz önünde tutmak çok önemli hale geliyor. İşte bu noktada sensör teknolojisi pnömatikte, örneğin çeşitli pnömatik tahriklerde, kompakt ve hassas tutucularda, delme ve vidalama cihazlarında ve takım değiştiricilerde belirleyici bir rol oynamaktadır. Çünkü sensör teknolojisi gerekli hızı, hassasiyeti ve esnekliği sağlar.
BMP manyetik alan pozisyon ölçüm sistemleri, çalışan iş süreçlerini güvenilir ve aşınmasız bir şekilde izlemenizi sağlar. Çeşitli süreçleri kontrol altında tutmanıza, nesnelerin aynı anda işlenmesini sağlamanıza ve aynı zamanda enerji tasarruflu kalmanıza destek olurlar. Bunları kullanarak yüksek proses güvenilirliği ve otomasyon kalitesi sağlarsınız. Bu, otomotiv endüstrisinde olduğu gibi montajı kontrol etmek veya ambalaj endüstrisinde olduğu gibi değişen formatları ve proses parametrelerini hızlı bir şekilde ayarlamak istediğinizde ve birkaç pnömatik hareketin senkronize edilmesi gerektiğinde güvenilir bir şekilde elde edilir.
Özel Özellikler
- Modüler konsept sayesinde esneklik: 256 mm’ye kadar tüm strok boyunca geniş bir silindir yelpazesini kapsar
- Yüksek bağlanabilirlik: analog voltaj ve akım çıkışının yanı sıra IO-Link arayüzü aracılığıyla çok dar bir alanda piston konumunun sürekli kontrolü
- Güvenilir sonuçlar: uygulama ile ilgili doğrusallık ve tekrarlanabilirlik, parametrelendirilebilir
- yüksek proses güvenilirliği: düşük sıcaklık kayması ve çok iyi elektromanyetik uyumluluk
- kapsamlı şeffaflık: IO-Link üzerinden sinyal çıkışı ile format değişiklikleri, durum izleme ve kestirimci bakım verilerle desteklenir
- Yüksek düzeyde entegrasyon: sensörler hem radyal hem de eksenel olarak hizalanmış mıknatıslarla uyumludur
