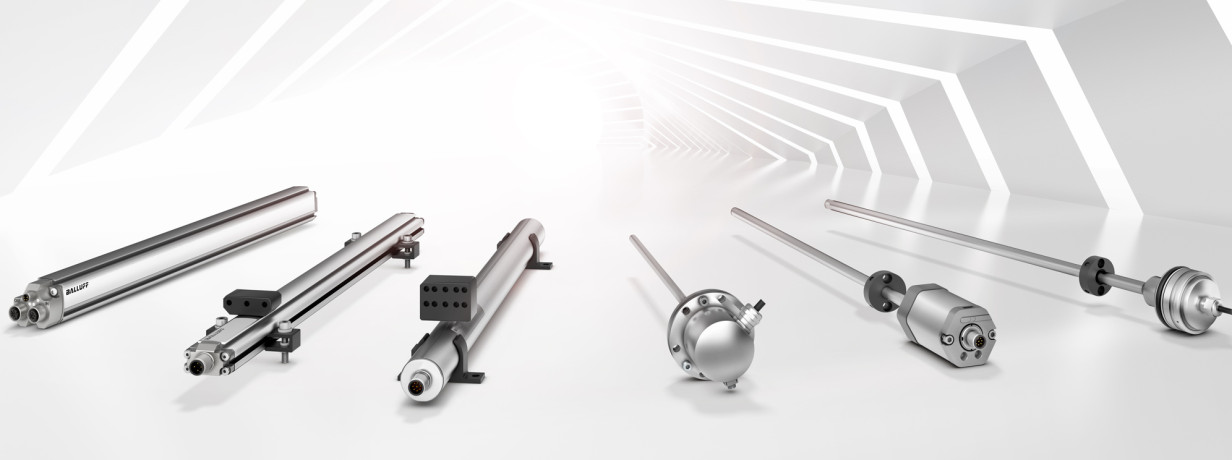

Manyetostriktif Sensörler
Manyetostriktif pozisyon ölçüm sistemleri, genel olarak pozisyon ve hız ölçümünde yüksek güvenilirlik ve hassasiyet talep edildiğinde kullanılır.
Uzun mesafeler boyunca temassız ve mutlak ölçüm sistemlerimiz tüm endüstri standardı arayüzler ve çok çeşitli uygulamalar için uygundur. Aşırı çevre koşulları altında bile, yüksek makine ve sistem kullanılabilirliği garanti eder.
En önemli faydaları
- Referans çalışması olmadan hassas, kesin ölçüm
- Temassızdır,bu nedenle aşınma yoktur-duruş zaman kaybı yoktur, servis ömrü uzundur
- Darbe,vibrasyon ve kirliliğe karşı dirençlidir
- Hava geçirmez ve sızdırmaz olarak kapatılmış dış gövde
- Senkronize ölçüm verileriyle yüksek dinamik kontrol uygulamaları
- Yüksek dayanıklılık, uzun hizmet ömrü
- Esnek kurulum ve taşıma

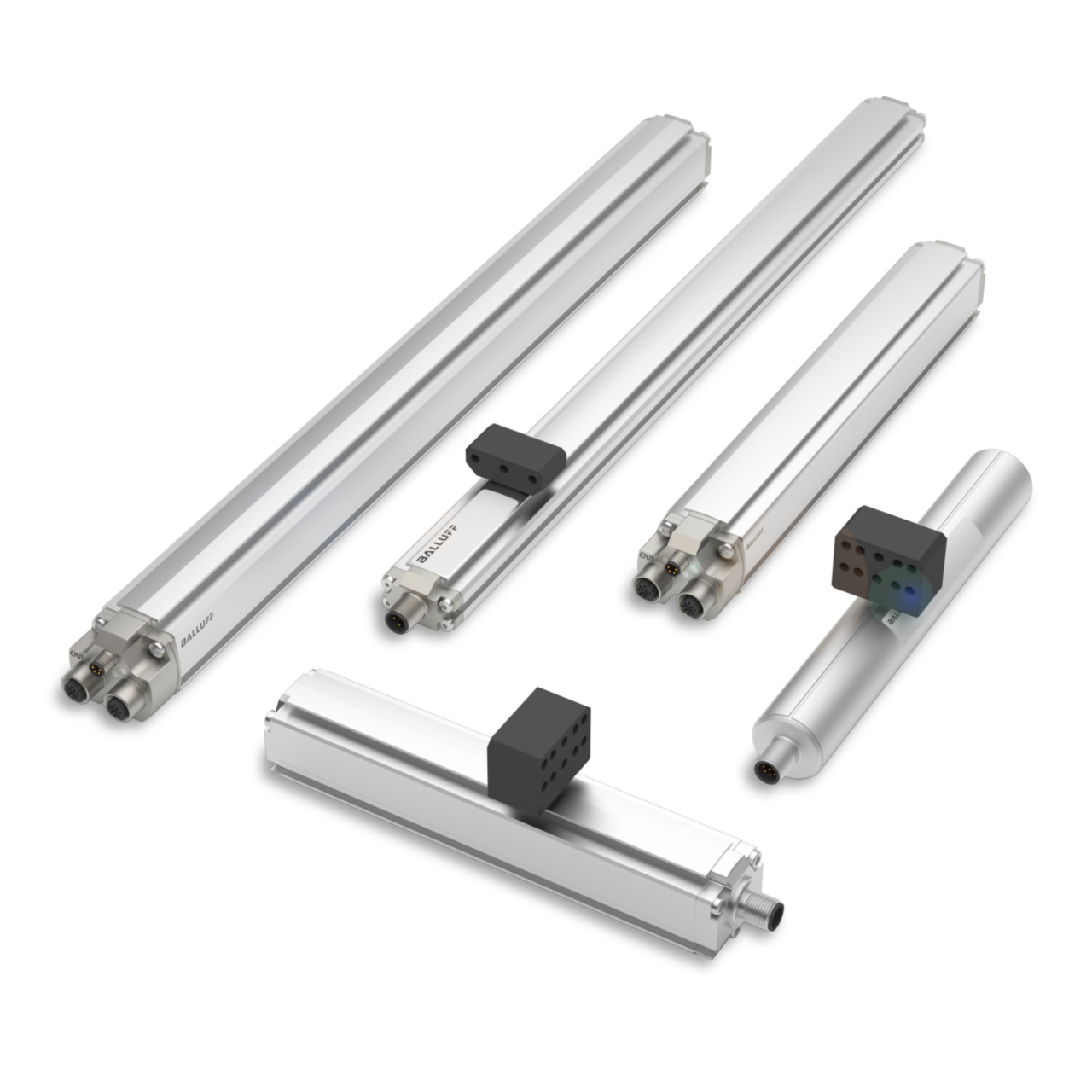

Profil Dış Gövde Içinde Manyetostriktif Doğrusal Konum Sensörleri
Uygunluk: 19 sürümleri
Balluff, BTL manyetostriktif, temassız profil tasarım-temassız doğrusal pozisyon sensörleri bir veya daha fazla pozisyonun hassas şekilde algılanması için mutlak ölçüm sistemleridir. Bu sensörler hava geçirmez ve sızdırmaz yalıtımlı IP67 alüminyum dış gövde ile üretildiğinden örneğin presler, kalıp enjeksiyon makineleri veya gantri robotlar gibi sert çevre koşulları altında tatmin edici sonuç verir. Pozisyon kodlayıcı üzerinde bulunan mıknatıslar profil duvarı içinden ölçüm elemanını etkiler.
Doğrusal konum sensörleri esnek kurulum opsiyonlarına sahiptirler. Gerekli konum kodlayıcısını kayan veya sabit bir değişkende bulabilirsiniz. Hareketli konum kodlayıcıları olarak, ölçülecek doğrudan hareketli makine bileşenine tutturulur ve profil üzerinde ve boyunca belli bir mesafede onunla birlikte hareket ederler. Bununla avantajı: Kılavuz hassasiyet kesin şartlara tabi değildir. Ölçüm sistemleri sadece birkaç milimetrelik yatay ve dikey kaymayı tolere eder.
Özellikler
- 0.5 µm’ye varan yüksek çözünürlük
- 7620 mm’ye ulaşan ölçüm uzunlukları
- Aynı anda pek çok konumu ve hızı ölçebilir
- Temassızdır,aşınma yoktur-duruş kaybı yoktur ve uzun servis ömürlüdür
- Ölçüm aralığını ters çevirmek, yapılandırmak ve belgelemek için IO-Link, Profinet, EtherCAT, SSI ve benzer şekilde programlanabilir çıkış sinyalleri gibi çeşitli arayüzlerle ve ekipmanla kolay entegrasyon
- Alan gereksinimlerine ve uygulamaya göre değişen üç model dış gövde ile esnek ve hızlı kurulum
- Yüzer ve sabit kodlayıcılar

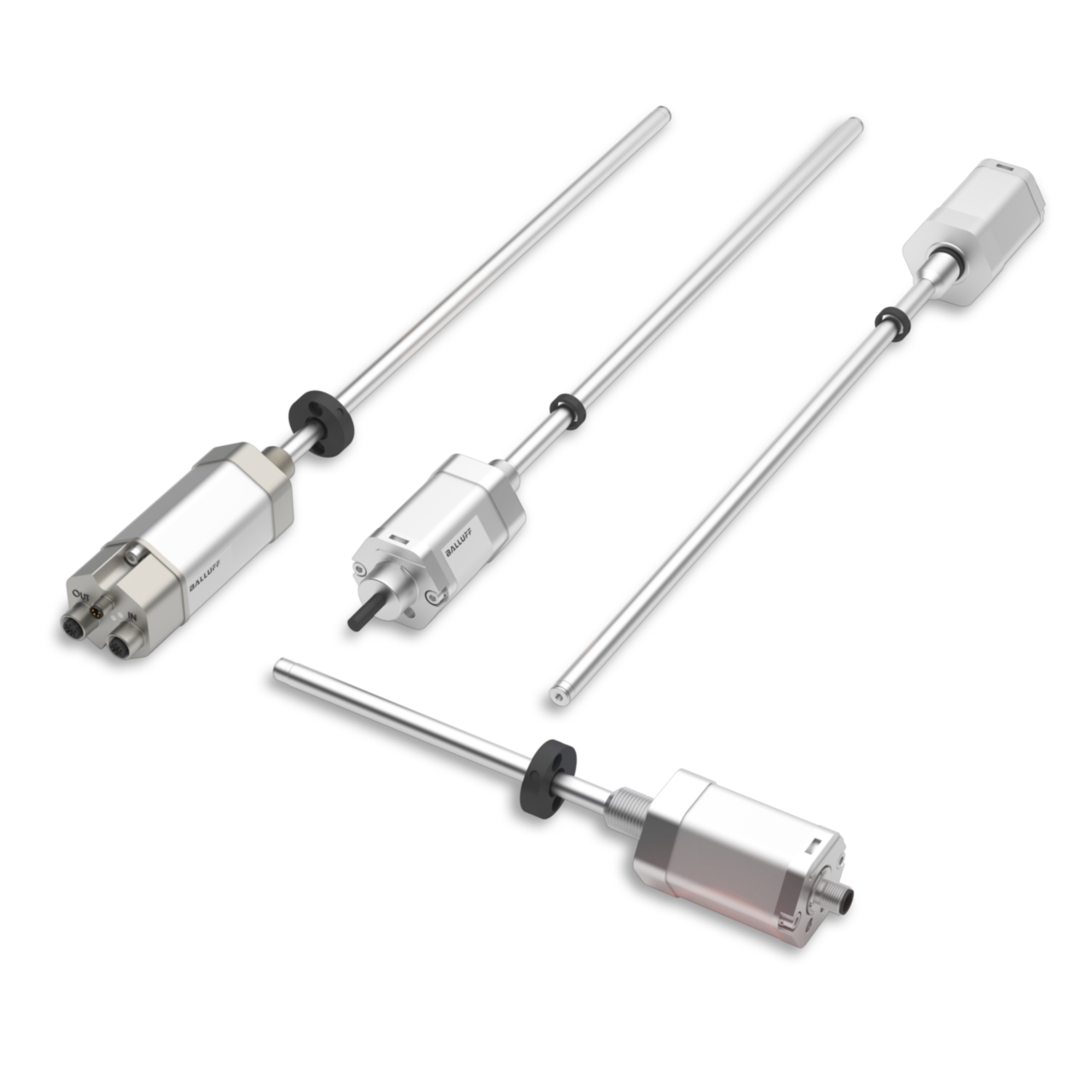

Endüstriyel Hidrolik Uygulamalar İçin Manyetostriktif Doğrusal Konum Sensörleri
Uygunluk: 26 sürümleri
BTL manyetostriktif manyetik çubuk tasarımlı doğrusal konum sensörlerinin en önemli uygulaması hidrolik tahrik üniteleridir. Bu sensörler hidrolik silindirlerde kullanım için özellikle uygundur; uygulama örnekleri arasında konum geri bildirimi, döküm ve hadde makineleri, asansör ve kaldırma teknolojileri sayılabilir.
Sensörler, kompakt boyutları sayesinde hidrolik silindirin basınç alanına tümüyle yerleştirilir ve silindirin kendisiyle aynı basınç derecesine sahiptir. Ölçüm elemanı, manyetik olmayan paslanmaz çelikten yapılmış basınç dereceli bir tüpe monte edilmiştir. Flanş, yüksek basınç alanını bir O-ring kullanarak kapatır. Dahası, elektronik ünite, çubuğun flanşı üzerinde silindirin dışındaki koruyucu bir dış gövdeye entegre edilmiştir.
Özellikler
- 1 µm’ye varan yüksek çözünürlük
- 7620 mm’ye ulaşan ölçüm uzunlukları
- Aynı anda pek çok konumu ve hızı ölçebilir
- Programlanabilen çıkış sinyalleri – ölçüm aralığını çevirme, yapılandırma ve belgelendirme
- Farklı diş tipleri sayesinde esnek kurulum
- Temassızdır,aşınma yoktur-duruş kaybı yoktur ve uzun servis ömürlüdür
- Çoklu mıknatıs teknolojisiyle daha geniş ölçüm olanakları
- Bir dizi arayüz üzerinden kolay ekipman entegrasyonu – ör. IO-Link, Profinet, EtherCAT, SSI ve analog

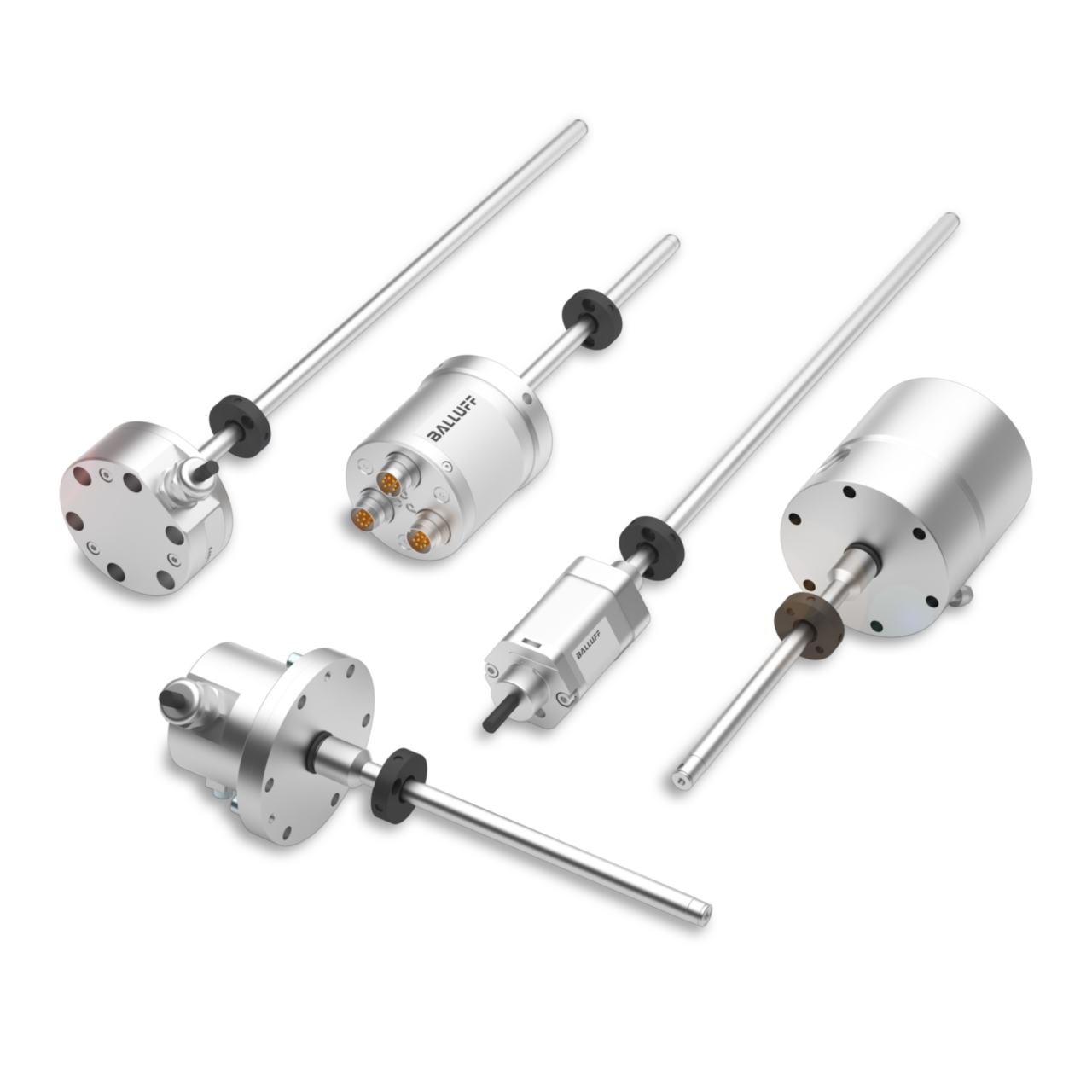

Aşırı Ortamlar Için Manyetostriktif Doğrusal Konum Sensörleri
Uygunluk: 37 sürümleri
Aşırı koşullarda mutlak hassasiyetle ölçmeniz gerektiğinde, Balluff’tan BTL sağlam manyetostriktif doğrusal konum sensörlerine güvenebilirsiniz. Tamamen paslanmaz çelikten üretilen sistemler IP69K standardına ulaşan koruma sınıflarında tasarlanmıştır ve yüksek basınçlı silindir uygulamalarında 1000 bar’a kadar dayanabilir. Temassız çalışma prensipleri, aşınmayı önleme ve neredeyse sınırsız servis ömrü sağlamayı garanti eder. Balluff, zorlu ortamlarda bile en yüksek güvenilirlik ve hassasiyet seviyesini sunar.
Özellikler
- Dayanıklı paslanmaz çelik dış gövde
- Darbe ve titreşimlere karşı üstün koruma
- En üst düzeyde su geçirmezlik, IP69K
- Sıcaklık aralığı -40…+85 °C
- 1000 bar a kadar yüksek basınca dirençlidir
- 1 µm’ye varan yüksek çözünürlük
- 7620 mm’ye ulaşan ölçüm uzunlukları
- Temassızdır, bu nedenle aşınma sorunu yoktur – duruş zaman kaybı yoktur
- Çok çeşitli arayüzler sayesinde basit sistem entegrasyonu – örneğin IO-Link, CANopen, SSI ve analog

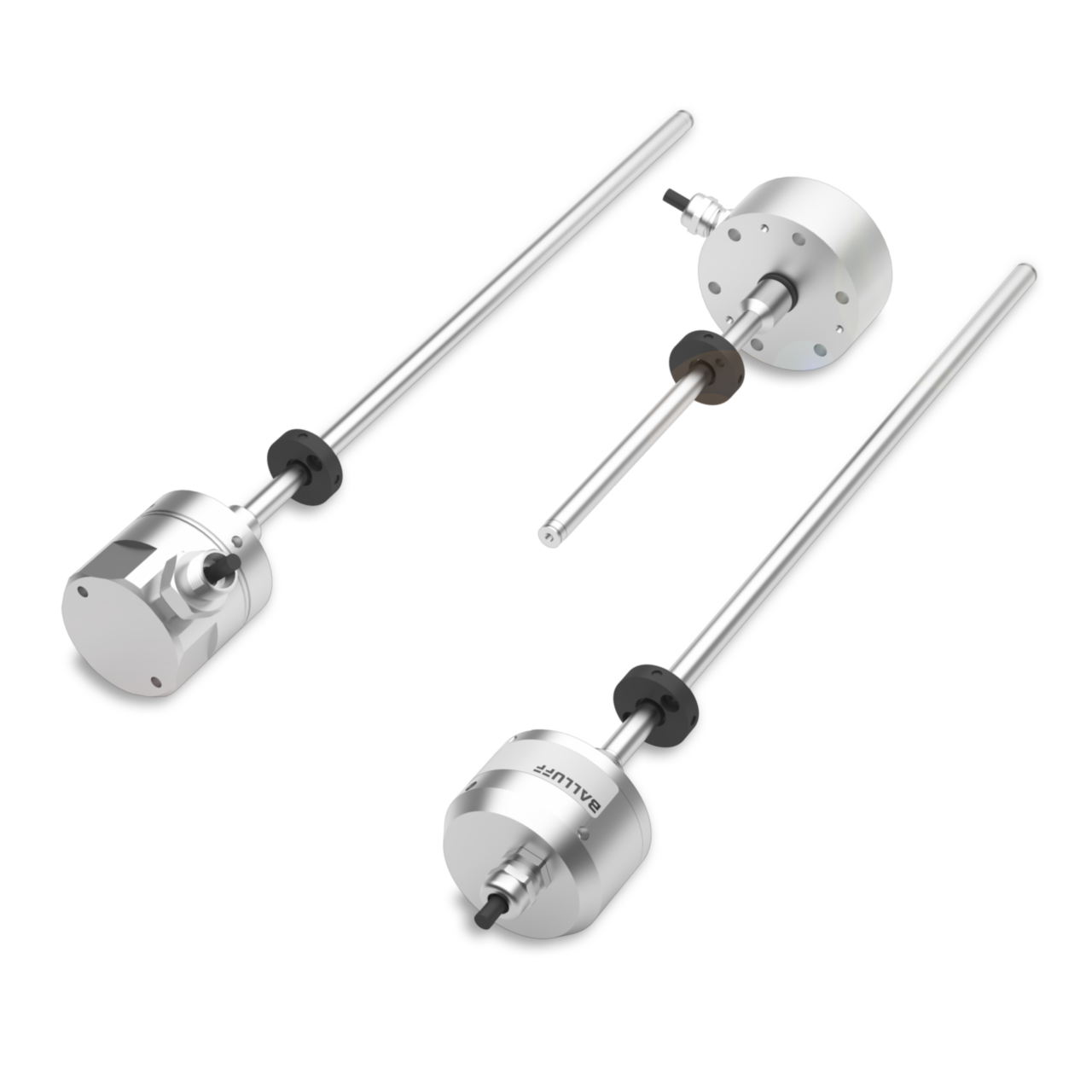

Patlayıcı alanlar için manyetostriktif doğrusal pozisyon sensörleri
Uygunluk: 33 sürümleri
Ex bölge 0 ve 1’de kullanım için, Balluff, çeşitli performans profillerine sahip çeşitli çubuk konfigürasyonlarında basınçla kaplanmış BTL manyetostriktif doğrusal konum sensörleri sunar. Uygulamaya bağlı olarak, bizden gaz veya toz tehlikesi olan alanlar için bizden değişkenler alırsınız. Bölge 2 için olası patlama tehlikelerine dayanan manyetostriktif doğrusal konum sensörleri de mevcuttur.
BTL-J-DEXC-TA12 model serisinin dış gövdesi sağlamdır ve basınçla kapsüllenmiştir. Elektronik modülü kolayca ve hızlıca değiştirilebilir. Bu, bu değişkenlerin Ex bölgelerinde yüksek güvenilirlik ve kolay servis için petrol ve gaz endüstrileri tarafından belirlenen gereksinimleri karşıladığı anlamına gelir.
Özellikler
- Bölge 0, 1 ve 2 için uygundur
- 7620 mm’ye ulaşan ölçüm aralıkları
- 5 µm’ye varan yüksek çözünürlüğe sahip mutlak çıkış sinyali
- 600 bar basınca dayanıklıdır
- Arayüz çeşitleri mevcut
- Alan tasarrufu sağlana dış gövde
- Karakteristik eğrisi ayarı yaparak hızlı devreye alma
- IECEx, ATEX ve CSA gibi pek çok uluslararası sertifika
Mobil Hidrolikler İçin Manyetostriktif Konum Ölçüm Sistemleri
Uygunluk: 3 sürümleri
Mobil hidrolik için konum ölçüm sistemleri, en önemlisi, mobil makinelerde kaldırma ve kaldırma teknolojisi için konum geri bildirimi için hidrolik silindirlerde kullanılır. Kompakt tasarımları sayesinde sensörler tamamen hidrolik silindirin basınç alanına monte edilmiştir ve silindirin kendisi ile aynı basınç direncine sahiptir.
Özellikler
- yüksek çözünürlük
- 2540 mm’ye kadar ölçüm uzunlukları
- programlanabilir çıkış sinyalleri – ölçüm aralığını ters çevirin, yapılandırın ve belgeleyin
- Temassız olduğu için aşınmaz – kesinti yok, uzun hizmet ömrü
- çeşitli arayüzler – analog ve dijital
- kolay silindir entegrasyonu – kompakt tasarım

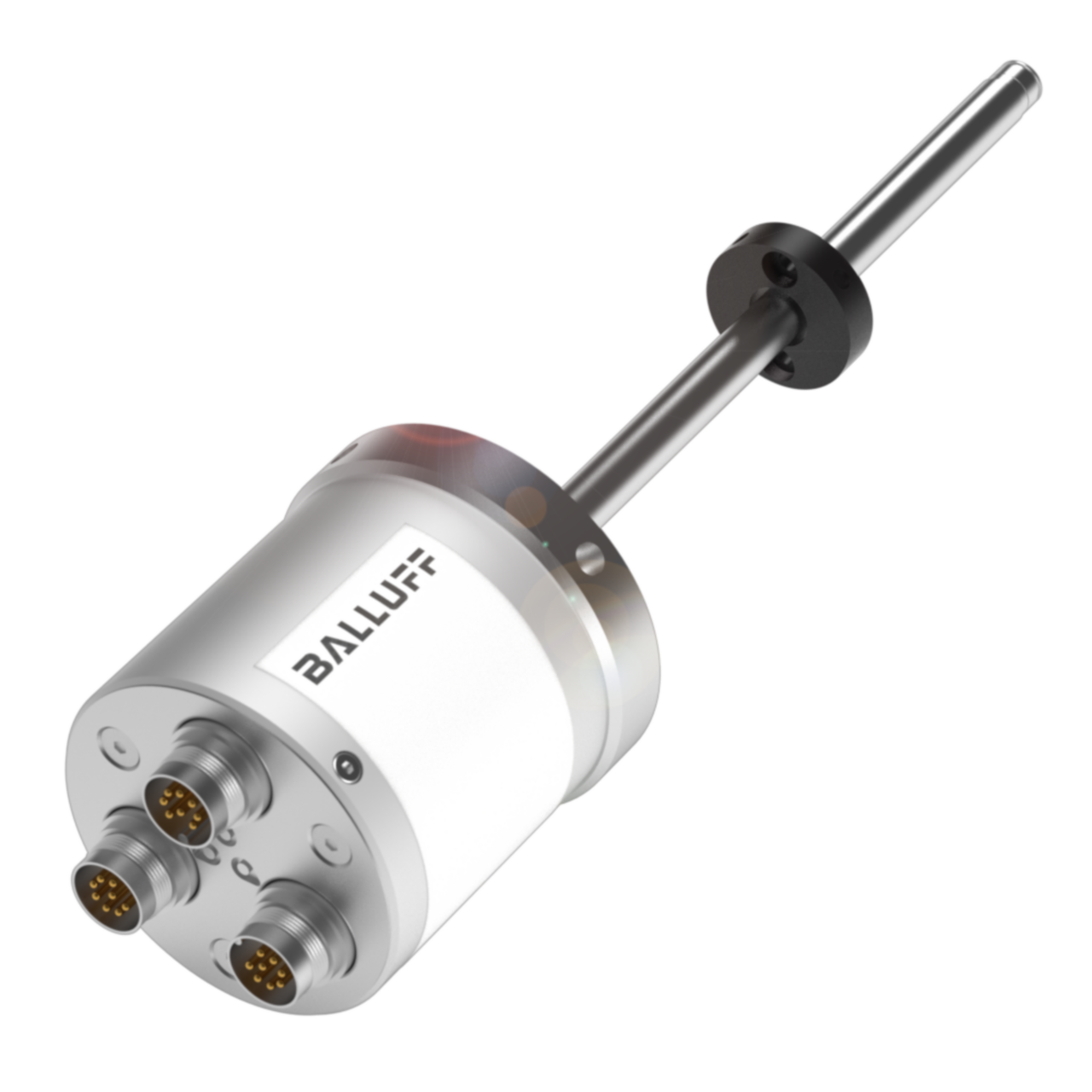

Yedekli Manyetostriktif Doğrusal Konum Sensörleri
Uygunluk: 16 sürümleri
Çok yedekli manyetostriktif doğrusal konum sensörlerimiz, emniyetle ilgili valflerde ve hidrolik silindirlerde olduğu gibi zor ortamlarda bile emniyet ve kullanılabilirlik için en yüksek gereklilikleri karşılar. Aynı dış gövdede üç taneye kadar bağımsız ölçüm sistemi sunar ve çeşitli yedekliliklere sahip çeşitli arayüzler sayesinde operasyonel emniyeti arttırır.
Özellikler
- Çift veya üç yedekli tasarım
- Sıcaklık aralığı -40…+85 °C
- Analog ve dijital arayüzler
- Yazılım üzerinden esnek bir şekilde ayarlanabilen ölçüm aralığı ve sinyal çevirme
- Ayarlamalar her üç ölçüm kanalına kopyalanabilir
- Dayanıklı mekanik yapının sunduğu sağlamlık
- Temassızdır, bu nedenle aşınma sorunu yoktur.

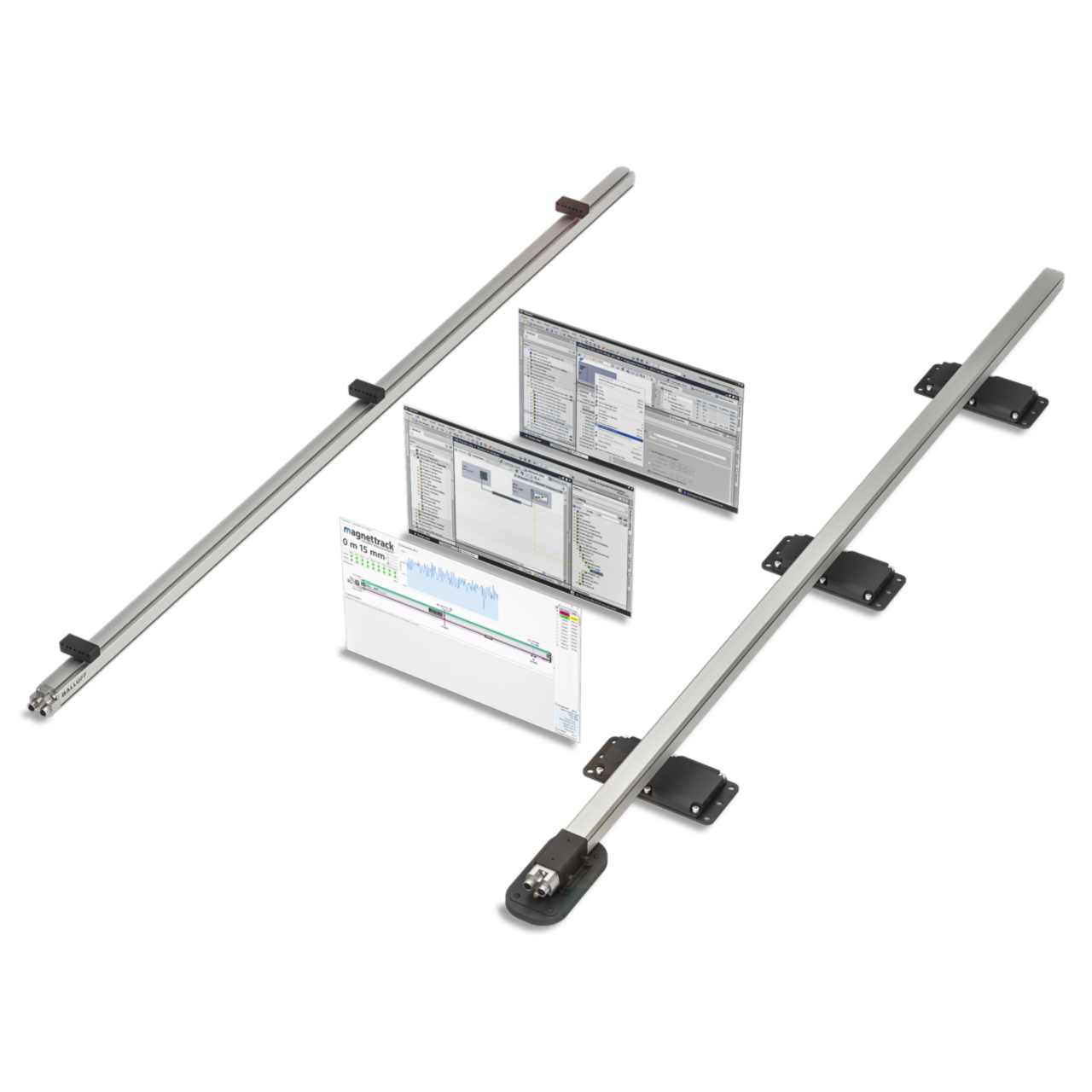

Uzun Mesafeler İçin Manyetostriktif Pozisyon Ölçüm Sistemleri
Uygunluk: 2 sürümleri
Ekstra uzun mesafeler için akıllı BTL manyetostriktif pozisyon ölçüm sistemi, bir nesnenin mutlak pozisyonunun uzun mesafelerde ve yüksek doğrulukla belirlenmesi gereken uygulamalar için tasarlanmıştır. Sağlam sistem, birkaç yüz metreye kadar ölçüm aralığı üzerinden kesinlikle kesin ve güvenilir pozisyon bilgisi sağlar. Bu nedenle, sistem özellikle gezer vinçler, yükleme köprüleri, portal vinçler, ters çevirme kontrolleri ve ayrıca vinç ve araba hareketi uygulamaları için uygundur.
Zorlu çevre koşulları için veya pozisyon ve hız ölçümü için maksimum hassasiyetin gerekli olduğu yerlerde, mutlak ölçüm yer değiştirme enkoderi, 0,5 mm’lik bir tekrarlama doğruluğu ile pozisyonları belirler. Uzun Mesafe Pozisyonlama Sistemi (LDPS) aşınmaz ve bakım gerektirmez ve şoka, titreşime ve kirlenmeye karşı duyarsızdır.
Pozisyon ölçüm sistemi, Profinet arayüzlü bir manyetostriktif sensörden, birkaç pozisyon kodlayıcıdan ve kontrol sisteminize kolay entegrasyon için bir yazılım fonksiyon bloğundan oluşur.
Özellikler
- Birkaç yüz metreye kadar ölçüm aralığına sahip mutlak doğrusal pozisyon ölçüm sistemi
- Temassız ve aşınmasız çalışma prensibi sayesinde yüksek güvenilirlik ve düşük bakım
- Zorlu endüstriyel ortamlarda direnç (IP67)
- Sistemin manyetik işaretlemeye otomatik adaptasyonu
- ± 0,5 mm’ye kadar tekrarlama doğruluğu
