IO-Link Destekli M08 Kapasitif Sensörlerle Hassas Nesne ve Seviye Algılama
Yeni nesil Balluff BCS M08 kapasitif sensörler; plastik, metal, granül, toz ve sıvı gibi farklı malzemelerin güvenilir şekilde algılanmasını sağlar. Kompakt paslanmaz çelik gövde, kolay hassasiyet ayarı ve IO-Link seçenekleri sayesinde makine üretimi, paketleme ve proses otomasyonu uygulamalarına esnek biçimde entegre edilebilir.
Kompakt Sensör Gövdesinde Daha Esnek Algılama
Kapasitif sensörler, yalnızca metal nesneleri değil; plastik, cam, sıvı, granül ve toz gibi farklı malzemeleri de temassız olarak algılayabilmeleriyle endüstriyel otomasyonda geniş bir kullanım alanına sahiptir.
Balluff BCS kapasitif sensör ailesinin güncellenen M08 ve G06 modelleri, mekanik ve elektronik özellikleri iyileştirilerek kompakt makine tasarımlarında daha kullanışlı bir çözüm sunacak şekilde geliştirilmiştir. Paslanmaz çelik gövde içine yerleştirilen elektronik yapı, sınırlı montaj alanlarında güvenilir nesne ve dolum seviyesi kontrolü yapılmasına yardımcı olur.
Potansiyometreli modellerde anahtarlama mesafesi sensör makineye monte edildikten sonra doğrudan uygulama üzerinde ayarlanabilir. Böylece montaj braketi, çevredeki metal parçalar, kap duvarı veya algılanacak malzemenin dielektrik özelliklerinden kaynaklanabilecek etkiler gerçek çalışma koşullarında dengelenebilir. Sensör üzerindeki LED gösterge ise anahtarlama durumunun devreye alma sırasında kolayca takip edilmesini sağlar.
Neden uygulama üzerinde ayar yapılmalı?
Kapasitif algılama performansı yalnızca sensörün katalog mesafesine bağlı değildir. Algılanacak malzeme, kap kalınlığı, sensörün çevresindeki metal yüzeyler ve montaj boşluğu da sonucu etkileyebilir. Bu nedenle hassasiyet ayarının sensör nihai konumuna monte edildikten sonra yapılması, daha kararlı bir anahtarlama noktası oluşturulmasına yardımcı olur.
Nesne Algılama ve Dolum Seviyesi Kontrolü
Aynı sensör teknolojisi, montaj biçimi ve model seçimine bağlı olarak üretim hattındaki bir nesnenin varlığını kontrol etmekten küçük bir haznedeki minimum ve maksimum malzeme seviyesini izlemeye kadar farklı görevlerde kullanılabilir.

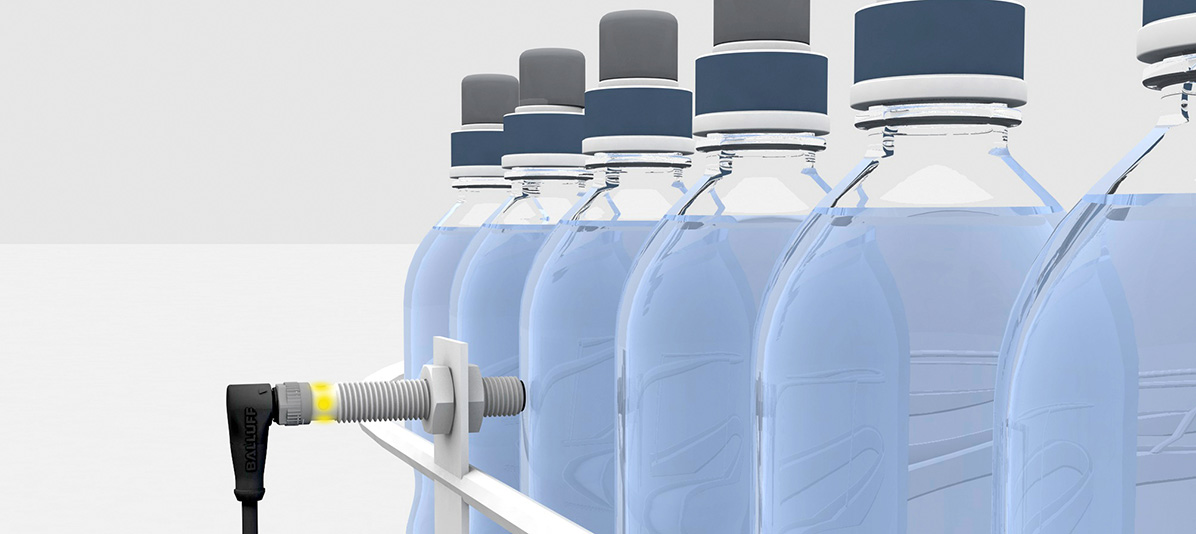

Metal Olmayan Nesnelerin Temassız Algılanması
Gömme montaja uygun kapasitif sensörler, taşıma ve paketleme hatlarında plastik şişe, kap, kutu veya farklı malzemelerden üretilmiş parçaların varlığını temassız şekilde kontrol edebilir.
Kapasitif prensip sayesinde yalnızca şişenin varlığı değil, uygun uygulama koşullarında şişenin dolu veya boş olmasına bağlı kapasite değişimi de değerlendirilebilir. Bu özellik; doluluk kontrolü, ürün varlık kontrolü ve proses adımlarının doğrulanması için avantaj sağlar.
- Plastik şişe ve kapların varlık kontrolü
- Üretim hattında parça ve pozisyon takibi
- Dolu ve boş ambalajların ayrıştırılması
- Cam veya plastik kap duvarı arkasından algılama

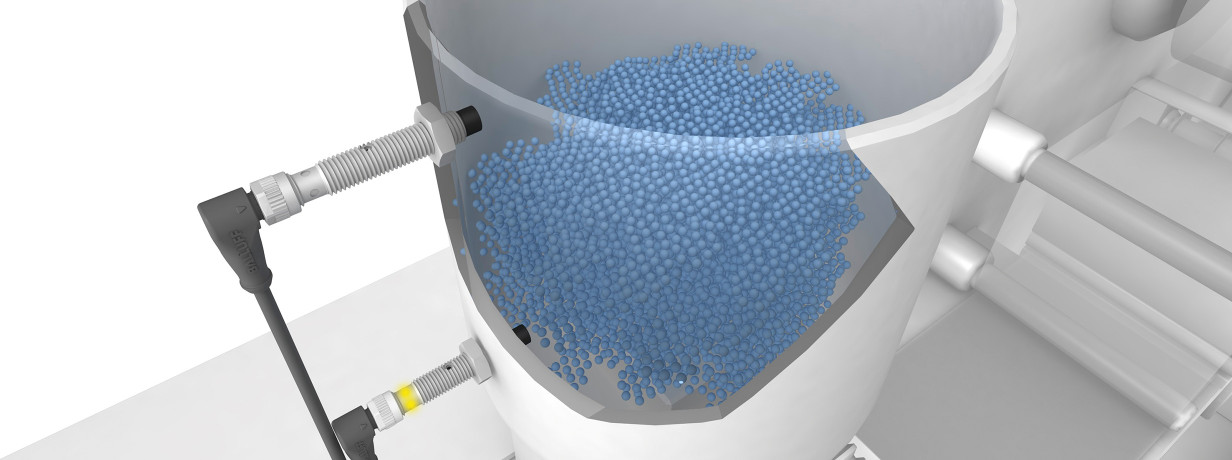

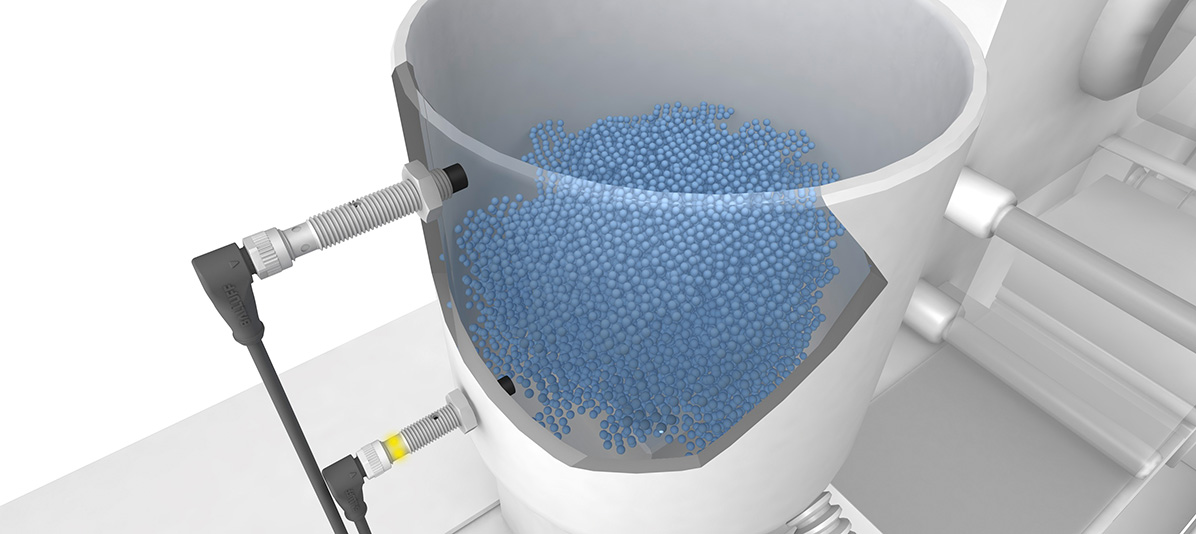

Haznelerde Minimum ve Maksimum Dolum Seviyesi Kontrolü
Gömme olmayan kapasitif sensörler; granül, toz, sıvı veya farklı dökme malzemelerin bulunduğu küçük haznelerde minimum ve maksimum seviyeyi izlemek için kullanılabilir.
Sensörler uygulamaya göre haznenin yanına, altına veya üst bölümüne yerleştirilebilir. Metalik olmayan kaplarda kap duvarının dışından temassız algılama yapılabilirken, uygun modeller ortamla temas edecek biçimde de kullanılabilir.
- Malzeme eksikliğinin erken algılanması
- Haznenin aşırı doldurulmasının önlenmesi
- Granül ve toz malzemelerin seviye kontrolü
- Sınırlı alanlarda yer tasarrufu sağlayan montaj
Yeni Nesil BCS Sensör Ailesinin Teknik Avantajları
Kompakt Tasarım
Ø 6,5 mm’den başlayan gövde seçenekleri, sensörün dar makine alanlarına ve küçük haznelere entegre edilmesini kolaylaştırır.
Genişletilmiş Algılama
Ürün ailesi, gömme montaj modellerinde 3 mm’ye ve gömme olmayan modellerde 4 mm’ye kadar algılama mesafesi sunar.
Kolay Hassasiyet Ayarı
Model seçimine göre potansiyometre veya kablo üzerinden teach yöntemiyle algılama hassasiyeti uygulamaya göre ayarlanabilir.
Endüstriyel Dayanım
1.4404 paslanmaz çelik gövde, PBT algılama yüzeyi ve IP67 koruma sınıfı endüstriyel kullanımı destekler.
IO-Link ile Parametre, Proses ve Teşhis Verilerine Erişim
IO-Link destekli BCS sensörler, anahtarlama sinyalinin yanında sensörün kontrol sistemiyle dijital olarak haberleşmesini sağlar. Böylece parametrelendirme işlemleri daha kontrollü gerçekleştirilebilir ve sensör verileri otomasyon sisteminde merkezi olarak değerlendirilebilir.
Uygulamaya Uygun BCS Modeli Nasıl Belirlenir?
Kapasitif sensör seçiminde yalnızca gövde çapına veya maksimum algılama mesafesine bakılması yeterli değildir. Malzeme yapısı, montaj koşulu, kap duvarı, bağlantı biçimi ve kontrol sistemi altyapısı birlikte değerlendirilmelidir.
Algılanacak Malzemeyi Tanımlayın
Plastik, cam, sıvı, granül veya toz malzemelerin dielektrik özellikleri birbirinden farklıdır. Sensör hassasiyeti, gerçek ürün numunesi kullanılarak kontrol edilmelidir.
Gömme veya Gömme Olmayan Montajı Belirleyin
Hassas pozisyon ve nesne algılama uygulamalarında gömme montajlı modeller öne çıkarken, hazne içerisindeki dolum seviyesini izlemek için gömme olmayan modeller daha uygun olabilir.
Kap Duvarını ve Montaj Çevresini Değerlendirin
Cam veya plastik kap duvarının kalınlığı, sensörün metale olan mesafesi ve montaj braketi algılama performansını etkileyebilir. Nihai ayar gerçek montaj ortamında yapılmalıdır.
Bağlantı ve Haberleşme İhtiyacını Seçin
Sabit bağlantı için kablolu modeller, hızlı değişim ve modüler makine tasarımları için M8 konnektörlü modeller değerlendirilebilir. Parametre ve sensör verisi gerekiyorsa IO-Link destekli versiyonlar tercih edilmelidir.
Gömme Montaja Uygun BCS Kapasitif Sensörler
Aşağıdaki modeller, hassas nesne ve pozisyon algılama uygulamalarında değerlendirilebilen gömme montajlı G06 ve M08 gövde seçeneklerini göstermektedir.

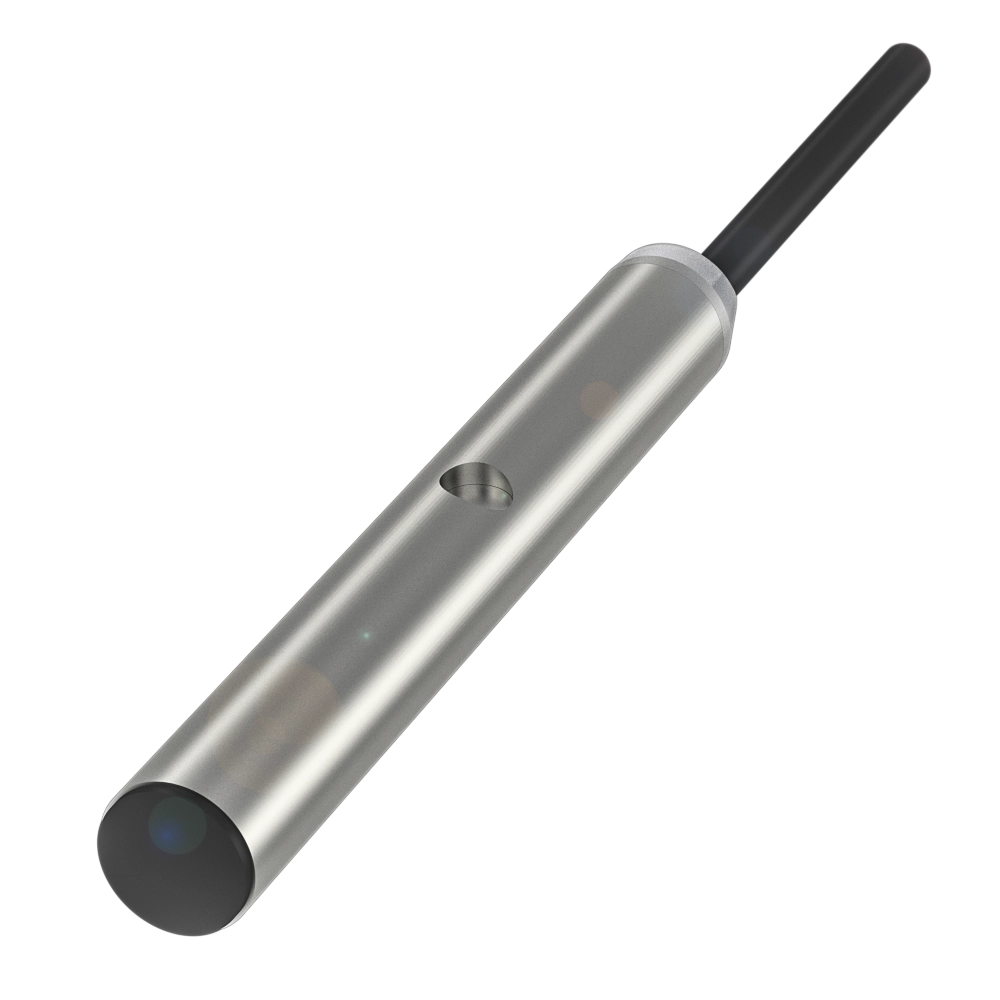

Kompakt Kablolu Nesne Algılama Sensörü
- ÖlçüØ 6,5 × 49 mm
- MontajGömme
- Bağlantı2 m TPU kablo
- Algılama0,1–3 mm
- Frekans100 Hz
- Sıcaklık-20…70 °C

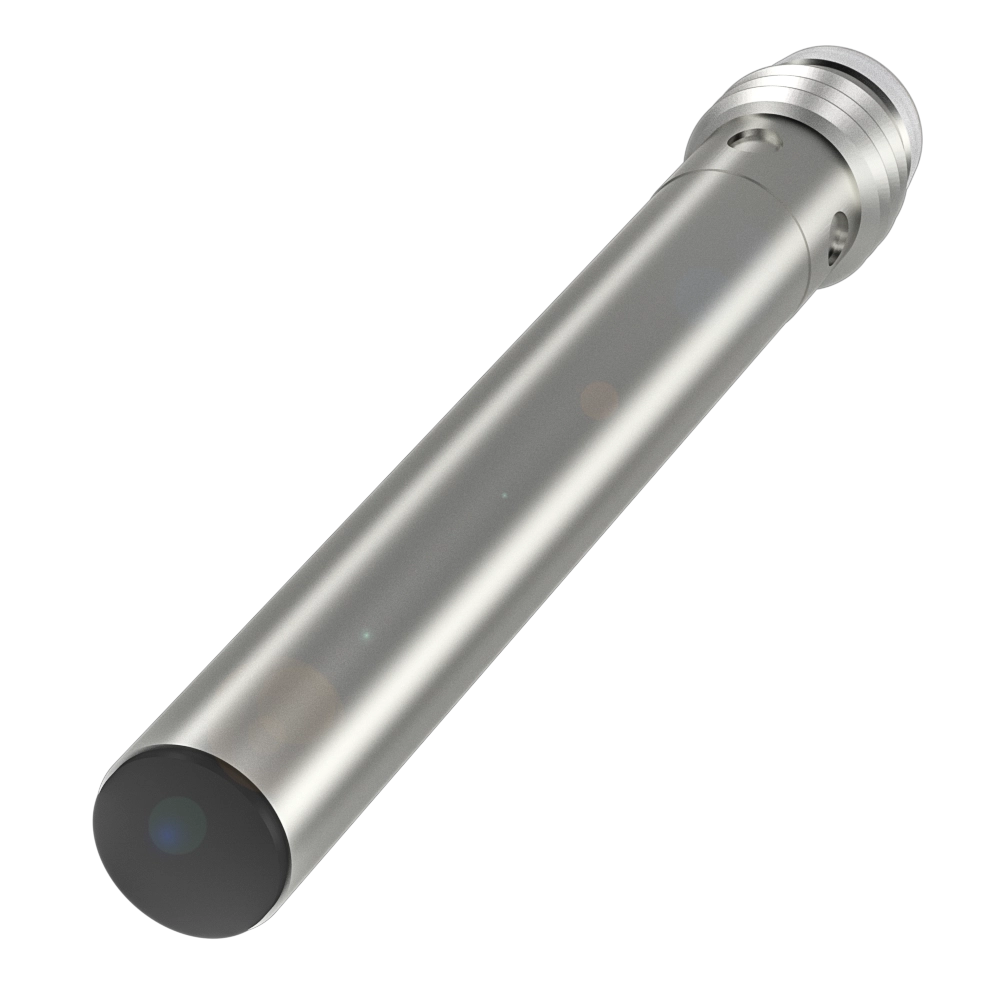

IO-Link Destekli Kompakt Sensör
- ÖlçüØ 6,5 × 54 mm
- MontajGömme
- BağlantıM8, 4 pin
- ArayüzIO-Link 1.1.3
- Algılama0,1–3 mm
- Frekans50 Hz

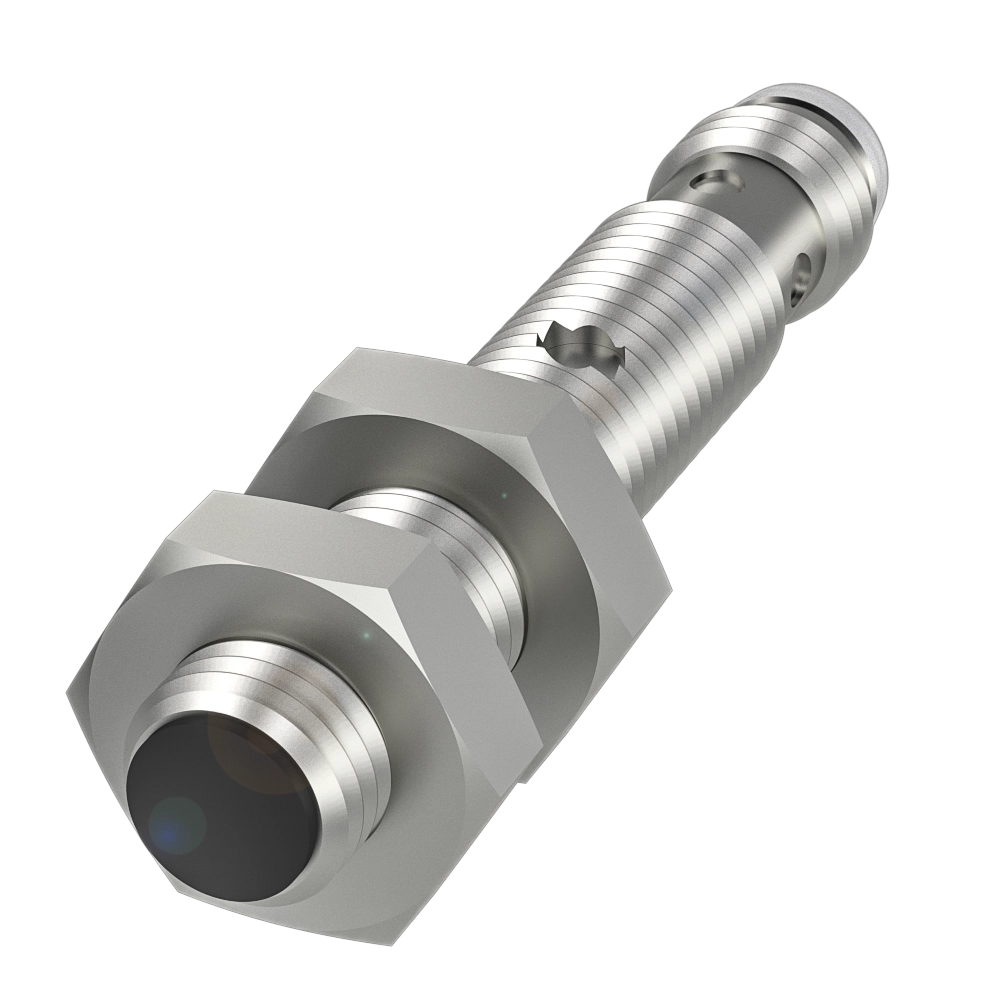

M8 Dişli Kompakt Sensör
- ÖlçüØ 8 × 49 mm
- DişM8×1
- MontajGömme
- BağlantıM8, 3 pin
- Algılama0,1–3 mm
- Frekans100 Hz

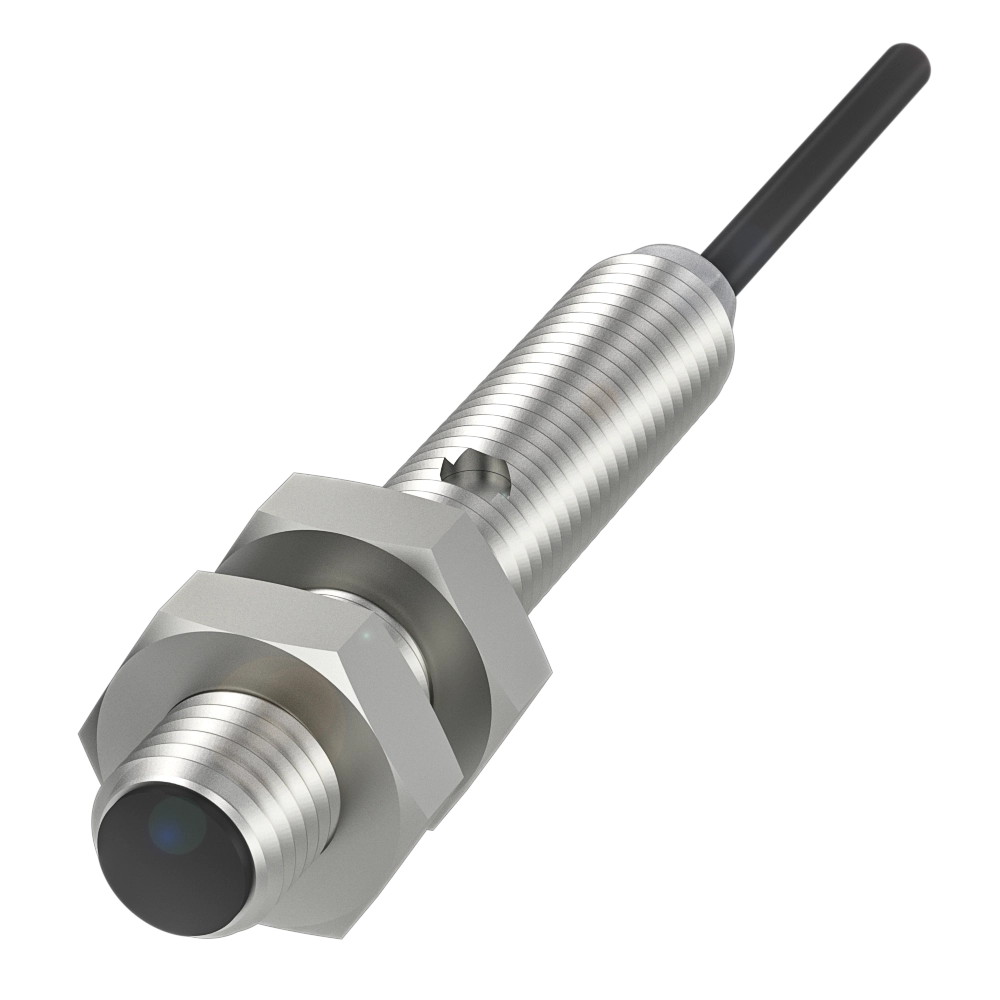

Kablolu M08 Nesne Algılama Sensörü
- ÖlçüØ 8 × 49 mm
- DişM8×1
- MontajGömme
- Bağlantı2 m TPU kablo
- Algılama0,1–3 mm
- Frekans100 Hz

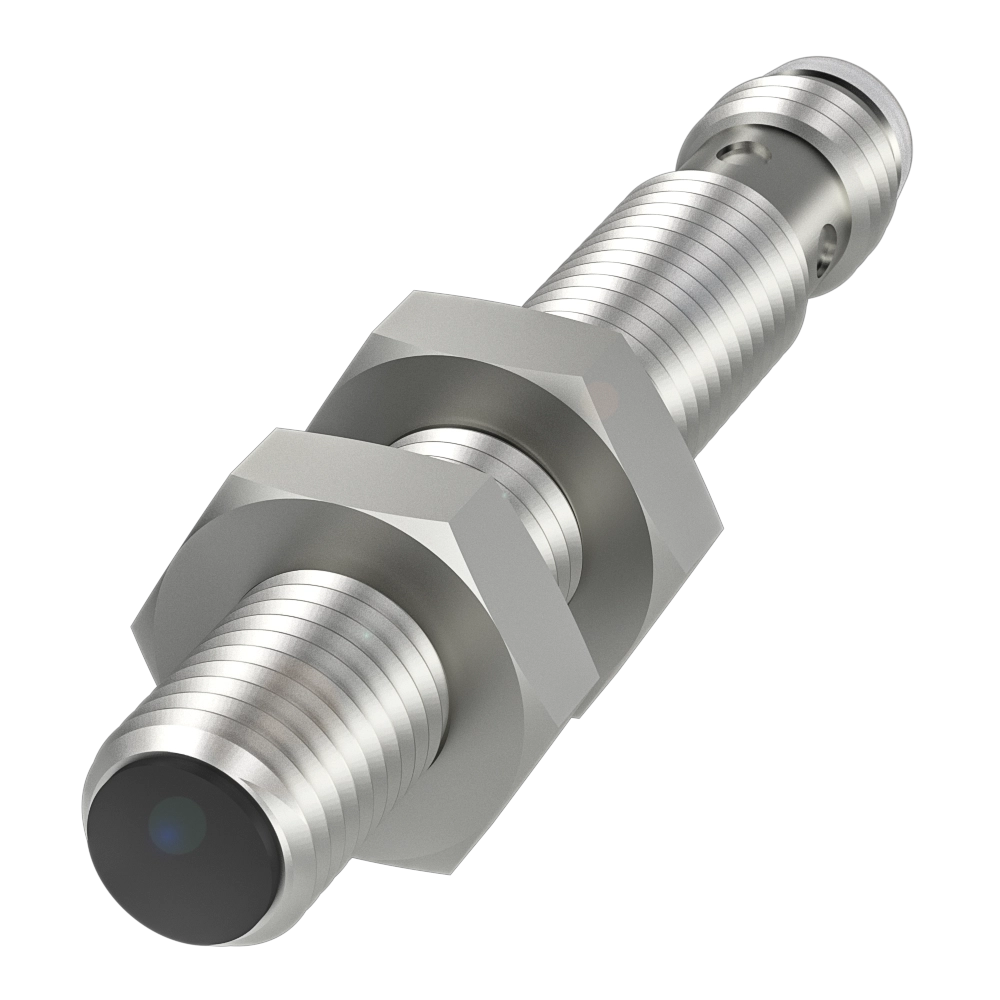

IO-Link Destekli M08 Sensör
- ÖlçüØ 8 × 54 mm
- DişM8×1
- MontajGömme
- BağlantıM8, 4 pin
- ArayüzIO-Link 1.1.3
- Algılama0,1–3 mm

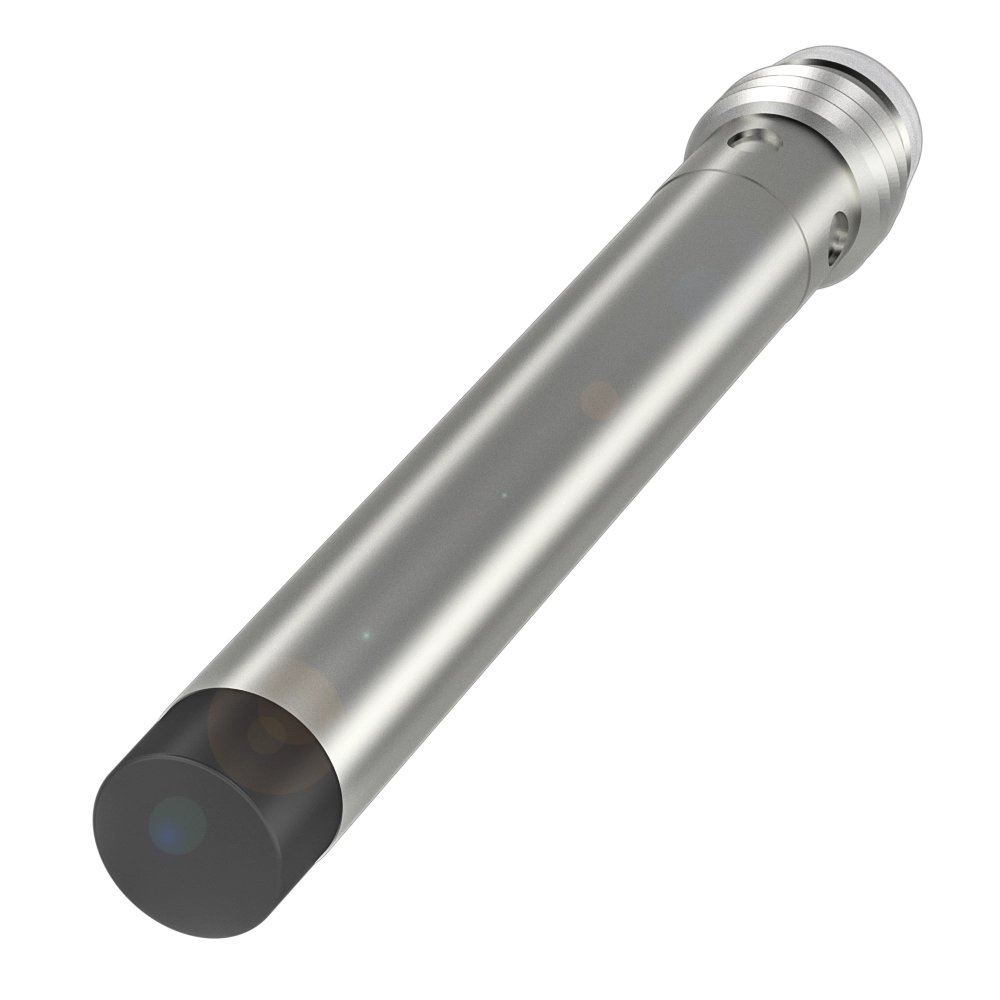

Gömme Olmayan Montaj İçin BCS01C7
BCS01C7, küçük haznelerde dolum seviyesi izleme ve daha geniş algılama alanı gerektiren uygulamalar için geliştirilen kompakt, IO-Link destekli bir G06 sensördür.
IO-Link Destekli Kapasitif Seviye Sensörü
Gömme olmayan montaj yapısı, sensörün çevresinde daha geniş bir elektrik alanı oluşturmasına yardımcı olur. Bu nedenle ürün; küçük haznelerde granül, toz ve farklı dolum malzemelerinin seviyesini kontrol etmek için değerlendirilebilir.
- Ø 6,5 × 54 mm kompakt G06 gövde
- Gömme olmayan montaj yapısı
- M8×1 erkek, 4 pin konnektör
- Programlanabilir push-pull PNP/NPN çıkış
- IO-Link Device 1.1.3 arayüzü
- Kablo üzerinden öğretilebilir anahtarlama mesafesi
- -20…85 °C çalışma sıcaklığı
- IP67 koruma sınıfı
BCS Sensör Modellerinin Temel Özellikleri
| Model | Gövde | Montaj | Bağlantı | IO-Link | Çalışma Sıcaklığı | Temel Kullanım |
|---|---|---|---|---|---|---|
| BCS01C2 | G06 / Ø 6,5 mm | Gömme | 2 m kablo | Hayır | -20…70 °C | Kompakt nesne ve pozisyon algılama |
| BCS01C6 | G06 / Ø 6,5 mm | Gömme | M8, 4 pin | Evet | -20…70 °C | IO-Link destekli kompakt nesne algılama |
| BCS01AN | M08 / Ø 8 mm | Gömme | M8, 3 pin | Hayır | -20…70 °C | Konnektörlü M8 nesne algılama |
| BCS01AR | M08 / Ø 8 mm | Gömme | 2 m kablo | Hayır | -20…70 °C | Kablolu M8 nesne algılama |
| BCS01C4 | M08 / Ø 8 mm | Gömme | M8, 4 pin | Evet | -20…70 °C | IO-Link destekli M8 nesne algılama |
| BCS01C7 | G06 / Ø 6,5 mm | Gömme olmayan | M8, 4 pin | Evet | -20…85 °C | Hazne ve dolum seviyesi kontrolü |
Teknik seçim notu: Algılama mesafesi ve anahtarlama kararlılığı; algılanacak malzemenin yapısına, kap duvarı kalınlığına, sensörün çevresindeki metal parçalara ve montaj boşluğuna göre değişebilir. Ürün seçimi ve hassasiyet ayarı gerçek uygulama koşulları dikkate alınarak yapılmalıdır.
Doğru Sensör, Gerçek Uygulama Koşullarına Göre Belirlenir
Bir dolum seviyesi uygulamasında doğru sonuç veren sensör ve ayar, farklı bir hazne yapısında aynı performansı göstermeyebilir. Kap malzemesi, duvar kalınlığı, ürün yoğunluğu, nem, yapışma ve montaj çevresi kapasitif algılamayı doğrudan etkileyen parametrelerdir.
Mega Sensör, Balluff kapasitif sensör seçiminde yalnızca ürün koduna göre değil; algılanacak ürün, montaj alanı, elektrik bağlantısı ve kontrol sistemi altyapısını birlikte değerlendirerek uygulamaya uygun çözümün belirlenmesine teknik destek sağlar.
Özellikle IO-Link kullanılan sistemlerde sensör, master, port sınıfı, kablolama ve PLC entegrasyonu birlikte planlanmalıdır. Bu yaklaşım, sensör verilerinden daha verimli yararlanılmasına ve devreye alma sürecinin daha kontrollü ilerlemesine yardımcı olur.
BCS Kapasitif Sensör Seçimi İçin Teknik Destek Alın
Nesne algılama, doluluk kontrolü veya minimum-maksimum seviye izleme uygulamanız için uygun Balluff BCS modelinin belirlenmesi konusunda Mega Sensör uzmanlarıyla iletişime geçebilirsiniz.
BCS Kapasitif Sensörler Hakkında Merak Edilenler
Kapasitif sensör hangi malzemeleri algılayabilir?
Kapasitif sensörler plastik, cam, sıvı, granül, toz ve metal dahil farklı malzemeleri algılayabilir. Algılama mesafesi malzemenin dielektrik özelliğine ve uygulama koşullarına göre değişebilir.
Plastik veya cam kap duvarının arkasından seviye algılanabilir mi?
Evet. Uygun sensör, kap malzemesi ve hassasiyet ayarıyla metalik olmayan kap duvarının dışından sıvı veya dökme malzeme seviyesi algılanabilir. Kap duvarı kalınlığı ve malzeme yapısı uygulama sırasında test edilmelidir.
Gömme ve gömme olmayan kapasitif sensör arasındaki fark nedir?
Gömme sensörler çevresindeki metal yüzeylerle aynı seviyede monte edilebilir ve daha kontrollü bir algılama alanı sunar. Gömme olmayan sensörlerde algılama alanı gövdenin çevresine daha fazla yayıldığı için seviye algılama gibi uygulamalarda avantaj sağlanabilir.
IO-Link kapasitif sensör ne avantaj sağlar?
IO-Link; sensör parametrelerinin merkezi olarak yapılandırılmasını, proses ve teşhis verilerinin dijital biçimde aktarılmasını ve sensör değişimi sırasında kayıtlı parametrelerin yeniden kullanılmasını destekler.
Kapasitif sensör hassasiyeti ne zaman ayarlanmalıdır?
Hassasiyet ayarı sensör nihai montaj konumuna yerleştirildikten ve algılanacak gerçek ürün uygulama alanına getirildikten sonra yapılmalıdır. Bu yöntem, kap duvarı ve çevredeki makine parçalarının etkilerinin dikkate alınmasını sağlar.
Uygun BCS sensör modeli nasıl seçilir?
Model seçimi; algılanacak malzeme, gövde çapı, montaj biçimi, algılama mesafesi, bağlantı tipi, çalışma sıcaklığı, anahtarlama frekansı ve IO-Link ihtiyacına göre yapılmalıdır. Mega Sensör bu süreçte uygulamaya özel teknik destek sunar.
