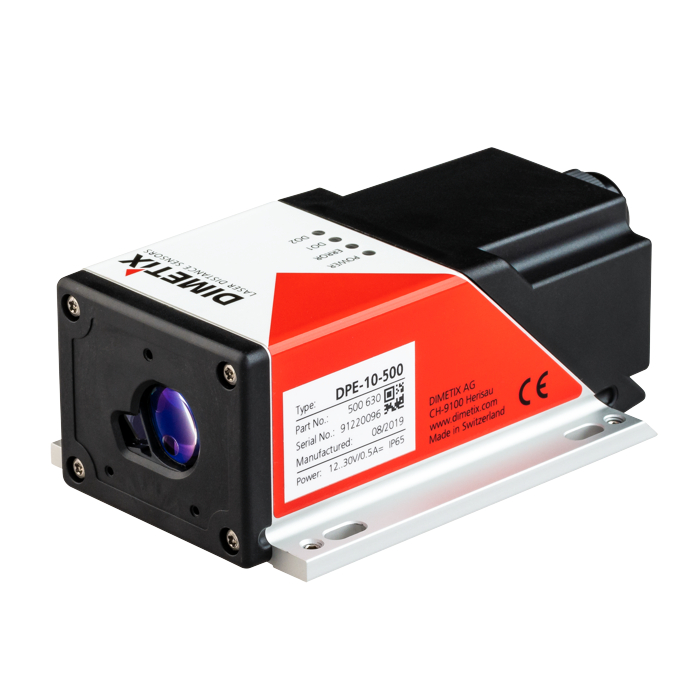

Dimetix D-Serisi lazer mesafe sensörleri, sürekli gelişim ve inovasyon çalışmalarımızın ön saflarında yer almaktadır. Bu sensörler, en zorlu koşullarda bile uzun mesafeleri en yüksek hassasiyet, güvenilirlik ve hız ile ölçebilmektedir.
D-Serisi, koyu renkli yüzeylerde ve hatta güneş ışınımına maruz kalan dış ortam uygulamalarında dahi ölçüm yapabilmektedir. Artık yeni ve modern bir tasarımla sunulan bu seri ile Dimetix, ürün yelpazesini saniyede 1 kHz çıkış hızına sahip bir cihazla genişletmiştir.
Öne Çıkan Özellikler
- 0 ila 500 m ölçüm aralığı
- Maksimum 250 Hz ölçüm hızı
- 1 mm hassasiyet
- Seri haberleşme arayüzleri
- Yüksek hassasiyetli analog çıkış (%0.1)
- İki adet programlanabilir dijital çıkış
- Dijital giriş
- Hata sinyalizasyonu için dijital çıkış
- PROFINET, EtherNet/IP ve EtherCAT arayüzleri (opsiyonel)
- IP65 koruma sınıfı
- Genişletilmiş çalışma sıcaklığı aralığı: -40°C … +60°C
D-Series Dimetix Lazer Mesafe Sensörleri Teknik Özellikleri
| Ürün Tipi | DPE-10-500 | DPE-30-500 | DEN-10-500 | DEH-30-500 | DAN-10-150 | DAN-30-150 | DAE-10-050 | DBN-50-050 |
|---|---|---|---|---|---|---|---|---|
| Parça No. | 500630 | 500636 | 500637 | 500638 | 500632 | 500634 | 500633 | 500635 |
| Teknik Özellikler | ||||||||
| Reflektif folyo üzerinde ölçüm aralığı | ~0.5...500 m | ~0.5...500 m | ~0.5...500 m | ~0.5...500 m | ~40...150 m | ~40...150 m | ~40...50 m | - |
| Doğal yüzeylerde ölçüm aralığı | 0.05...~100 m | 0.05...~100 m | 0.05...~100 m | 0.05...~100 m | 0.05...~100 m | 0.05...~100 m | 0.05...~50 m | 0.05...~50 m |
| Tipik doğruluk @ 2σ | ± 1 mm | ± 3 mm | ± 1 mm | ± 3 mm | ± 1 mm | ± 3 mm | ± 1 mm | ± 5 mm |
| Tipik tekrarlanabilirlik @ 2σ | ± 0.3 mm | ± 0.7 mm | ± 0.3 mm | ± 0.7 mm | ± 0.3 mm | ± 0.7 mm | ± 0.3 mm | ± 1.8 mm |
| Maksimum ölçüm hızı | 250 Hz | 250 Hz | 250 Hz | 250 Hz | 100 Hz | 100 Hz | 100 Hz | 10 Hz |
| Çalışma sıcaklığı | -40...+60 °C | -40...+60 °C | -10...+50 °C | -10...+60 °C | -10...+50 °C | -10...+50 °C | -40...+60 °C | -10...+50 °C |
| Koruma sınıfı | IP65 | IP65 | IP65 | IP65 | IP65 | IP65 | IP65 | IP65 |
| Güç kaynağı | 12...30 VDC | 12...30 VDC | 12...30 VDC | 12...30 VDC | 12...30 VDC | 12...30 VDC | 12...30 VDC | 12...30 VDC |
| Görünür kırmızı lazer | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| 10 m’de lazer nokta çapı | 7 x 3 mm | |||||||
| 50 m’de lazer nokta çapı | 28 x 13 mm | |||||||
| 100 m’de lazer nokta çapı | 55 x 30 mm | |||||||
| Boyutlar (u x g x y) | 140 x 78 x 48 mm | |||||||
| Ağırlık | 350 g | |||||||
| Arayüzler | ||||||||
| Programlanabilir analog çıkış, 0/4...20 mA | - | ✓ | - | - | - | - | ✓ | - |
| Maksimum analog çıkış hatası | - | ± 0.1% | - | - | - | - | ± 0.1% | ± 0.2% |
| 2 programlanabilir dijital çıkış | - | ✓ | - | - | - | - | ✓ | - |
| 1 dijital çıkış, hata gösterimi | ✓ | |||||||
| 1 programlanabilir dijital giriş | ✓ | |||||||
| RS-232 | ✓ | |||||||
| Programlanabilir ID ile RS-422 | - | - | - | ✓ | - | - | - | - |
| SSI | - | - | - | ✓ | - | - | - | - |
| PROFINET opsiyonu | - | - | - | ✓ | - | - | - | - |
| EtherNet/IP opsiyonu | - | - | - | ✓ | - | - | - | - |
| EtherCAT opsiyonu | - | - | - | ✓ | - | - | - | - |
| PROFIBUS harici | - | |||||||
| Bağlantı | ||||||||
| Dahili vidalı terminal | ✓ | |||||||
| Özellikler | ||||||||
| Otomatik başlatma | ✓ | |||||||
| Harici uzaktan göstergeye doğrudan bağlantı | ✓ | |||||||
| Ölçümler için harici tetikleme | ✓ | |||||||
