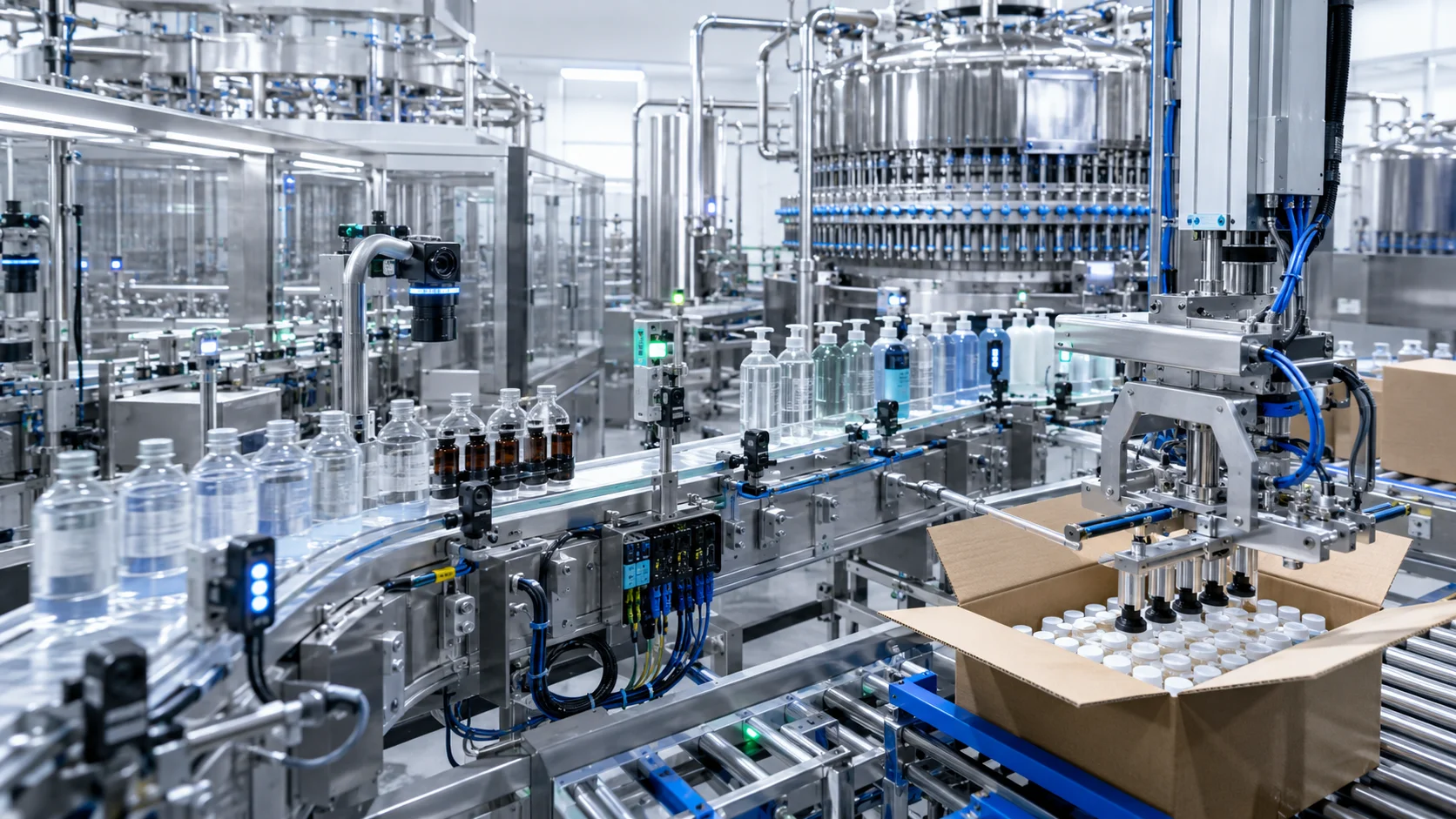

Ambalaj, Gıda, İçecek, İlaç ve Kozmetik Endüstrilerinde Sensör ve Ağ Teknolojileri
Hızlı üretim çevrimleri, hassas kalite kontrolü, hijyen gereksinimleri ve kesintisiz izlenebilirlik; ambalajdan doluma, kapak kontrolünden etiketlemeye kadar üretim hattının her noktasında doğru sensör teknolojisinin kullanılmasını gerektirir. Modern sensör, görüntü işleme, tanımlama ve endüstriyel haberleşme çözümleri üretim prosesinin yalnızca çalışmasını değil, aynı zamanda ölçülebilir ve yönetilebilir hale gelmesini sağlar.
Bu Endüstrilerde Sensör Teknolojisi Neden Kritik?
Bir içecek dolum hattı ile kozmetik ürün paketleme makinesi aynı fiziksel üretim prensiplerini kullanmayabilir. Ancak iki uygulamanın da ortak ihtiyacı, prosesin doğru anda doğru veriyi üretmesidir. Konveyörde ilerleyen bir ürünün milisaniyeler içerisinde algılanması, şeffaf ambalajın güvenilir biçimde kontrol edilmesi veya dolum tankındaki seviyenin proses durdurulmadan takip edilmesi üretim performansını doğrudan etkiler.
Bu noktada endüstriyel sensör teknolojileri, makine kontrol sisteminin saha ile temas ettiği en kritik katmanı oluşturur. Sensörün yanlış çalışma prensibiyle seçilmesi, doğru ürün kullanılsa bile uygulamada kararsız sonuçlara neden olabilir. Bu nedenle sensör tipi; ürün malzemesi, yüzey yapısı, renk, şeffaflık, algılama mesafesi, ortam sıcaklığı, yıkama koşulları ve çevrim hızı gibi parametrelere göre belirlenmelidir.
Ürün Algılama
Şişe, kutu, kapak, ambalaj, blister, tüp veya paket gibi ürünlerin üretim hattındaki varlığının ve pozisyonunun temassız kontrolü.
Dolum ve Seviye Kontrolü
Tank, hazne, şişe ve proses kaplarında sıvı, granül veya farklı malzemelerin dolum durumunun izlenmesi.
Kalite Doğrulama
Kapak, etiket, renk, ürün yönü, ambalaj bütünlüğü veya kod gibi özelliklerin optik ve görüntü tabanlı sistemlerle kontrol edilmesi.
Makine Durumu
Motor, rulman, fan, pompa ve hareketli ekipmanlarda sıcaklık, titreşim veya mekanik durum verilerinin takip edilmesi.
Üretim Hattının Hangi Noktalarında Sensör Kullanılır?
Modern paketleme ve proses hatlarında tek bir sensör teknolojisiyle bütün ihtiyaçları karşılamak çoğu zaman mümkün değildir. Hammadde girişinden son paketleme istasyonuna kadar farklı fiziksel büyüklükler ölçülür ve farklı nesne özellikleri algılanır.
1. Şişe, Ambalaj ve Ürün Varlığının Algılanması
Konveyör üzerinde hızlı hareket eden ürünlerde sensörün yalnızca ürünü görmesi değil, aynı zamanda hattın çevrim hızına uygun şekilde tekrarlanabilir sinyal üretmesi gerekir. Karton kutular, plastik şişeler, cam ambalajlar, metal kapaklar ve farklı renklerde kozmetik kutuları birbirinden farklı algılama davranışına sahiptir.
Özellikle ambalaj ve dolum hatlarında fotoelektrik sensörler, temassız varlık ve pozisyon kontrolünde önemli bir çözüm grubudur. Uygulamaya göre karşılıklı sensör, reflektörlü sistem, arka plan bastırmalı sensör veya özel optik prensipler değerlendirilebilir.
Dolum istasyonuna ürünün doğru zamanda ulaştığının doğrulanması.
Karton veya ambalajın paketleme istasyonundaki pozisyonunun algılanması.
Kapak besleme ve kapatma mekanizmalarında ürün varlığının izlenmesi.
2. Şeffaf Şişe ve Ambalajlarda Güvenilir Algılama
Şeffaf PET şişeler, cam kaplar veya yüksek parlaklığa sahip kozmetik ambalajları standart optik uygulamalara göre daha dikkatli sensör seçimi gerektirebilir. Şeffaf yüzeyden geçen veya yansıyan ışığın davranışı değiştiğinden sensörün optik prensibi, montaj açısı ve hassasiyet ayarı uygulamanın kararlılığı açısından önemlidir.
3. Dolum Seviyesinin Kontrol Edilmesi
Gıda, içecek, ilaç ve kozmetik üretiminde tank veya ambalaj içerisindeki ürün seviyesinin kontrolü, proses sürekliliği açısından temel ölçüm görevlerinden biridir. Sıvının sensörle doğrudan temas etmesinin istenmediği uygulamalarda kap duvarının dışından algılama yaklaşımı tercih edilebilir.
Sıvı, toz, granül veya farklı dielektrik özelliklere sahip ürünlerde kapasitif sensörler hem nesne algılama hem de seviye kontrolü açısından değerlendirilebilecek teknolojiler arasındadır.
- Tank veya haznede minimum ve maksimum seviye kontrolü
- Plastik veya cam kap içerisindeki ürünün algılanması
- Toz ve granül hammaddelerin varlık kontrolü
- Dolum istasyonunda ürün seviyesinin doğrulanması
- Besleme haznesindeki malzemenin tükenme seviyesinin izlenmesi
4. Kapak, Etiket ve Ambalaj Kalitesinin Kontrolü
Üretim hattında ürünün bulunması tek başına yeterli değildir. Bir şişenin kapağı eksik olabilir, etiket doğru pozisyonda olmayabilir veya ambalaj üzerindeki üretim bilgisi okunamayabilir. Bu tip kontrollerde tek noktalı sensörlerden görüntü işleme çözümlerine kadar farklı teknolojiler kullanılır.
Daha karmaşık kalite doğrulama görevlerinde Smart Vision ve görüntü işleme sistemleri, ürünün yalnızca varlığını değil belirli görsel özelliklerini de analiz edebilir. Böylece ürün yönü, kapak varlığı, nesne pozisyonu veya kod bilgisi gibi kontroller otomatik kalite sürecine dahil edilebilir.
Kapak Doğrulama
Şişe veya ambalaj üzerinde kapağın mevcut olup olmadığının ve uygulamaya bağlı olarak pozisyonunun kontrol edilmesi.
Etiket Kontrolü
Etiketin mevcut olup olmadığı, doğru bölgeye uygulanıp uygulanmadığı veya belirlenen referansla eşleşip eşleşmediğinin izlenmesi.
Kod Okuma
Üretim ve izlenebilirlik süreçlerinde kullanılan 1D/2D kodların makine çevrimi sırasında okunması ve kayıtlarla eşleştirilmesi.
Paket Doğrulama
Paket içeriklerinin veya ürün diziliminin belirlenen üretim kriterlerine uygunluğunun kontrol edilmesi.
Format Değişimi ve Pozisyon Kontrolü
Aynı makinede farklı şişe çapları, ambalaj boyutları veya ürün formatları üretildiğinde mekanik ayar noktalarının tekrar konumlandırılması gerekir. Kılavuz rayların, dolum kafalarının, paketleme mekanizmalarının veya taşıma ekipmanlarının doğru pozisyona alınması ürün değişim süresini ve üretim tekrarlanabilirliğini doğrudan etkiler.
Bu uygulamalarda limit kontrolüne ek olarak sürekli pozisyon bilgisi gerekebilir. Metal parçaların varlık ve son konum kontrolünde ise endüktif sensörler, temassız algılama yapıları sayesinde makine otomasyonunda yaygın olarak değerlendirilir.
Sensör Seçimi Tek Başına Yeterli Değildir
Bir üretim hattının sürdürülebilir otomasyonu için algılama + bağlantı + veri yönetimi + diagnostik birlikte düşünülmelidir. Sensörün oluşturduğu değer kontrol sistemine güvenilir şekilde ulaşmıyorsa sahadaki ölçümün işletme açısından kullanılabilirliği sınırlı kalır.
IO-Link ile Sensör Verisini Daha Kullanılabilir Hale Getirmek
Geleneksel dijital sensör bağlantısında kontrol sistemi çoğu zaman yalnızca açık veya kapalı bilgisini görür. Akıllı sensör iletişiminin kullanıldığı yapılarda ise cihazın proses verilerinin yanı sıra parametrizasyon ve diagnostik bilgilerinin de otomasyon sistemine taşınması mümkün hale gelir.
Bu nedenle modern üretim hatlarında IO-Link yalnızca yeni makine projeleri için değil, bakım ve standartlaştırma yaklaşımı açısından da değerlendirilir. Sensör parametrelerinin merkezi şekilde yönetilmesi, makine formatları arasında geçiş veya servis sırasında cihaz değişimi gibi işlemlerin daha kontrollü yürütülmesine yardımcı olabilir.
Endüstriyel haberleşme mimarisinin sensör seviyesine kadar nasıl genişletilebileceğini daha detaylı incelemek için Mega Sensör'ün endüstriyel haberleşme ve IO-Link yaklaşımı hakkındaki içeriğine de göz atabilirsiniz.
Saha bilgilerinin otomasyon sistemi tarafından daha görünür hale getirilmesi.
Sensör veya proses durumunun bakım ekipleri tarafından daha kolay analiz edilebilmesi.
Benzer makine ve istasyonlarda sensör ayarlarının daha kontrollü yönetilmesi.
RFID ile Ürünü Sadece Algılamak Değil, Tanımlamak
Bazı üretim proseslerinde ürünün konveyörde bulunduğunu bilmek yeterli değildir. Hangi partinin üretildiği, hangi taşıyıcının hangi prosese girdiği veya hangi ürünün hangi istasyondan geçtiği gibi bilgiler de üretim sistemine aktarılmalıdır.
RFID tabanlı tanımlama sistemleri; palet, taşıyıcı, takım veya ürün akışının proses verileriyle eşleştirilmesine yardımcı olur. Özellikle reçete bazlı üretim, çoklu ürün formatı veya yüksek izlenebilirlik gerektiren üretim sistemlerinde endüstriyel RFID çözümleri otomasyon mimarisinin önemli bir parçası olabilir.

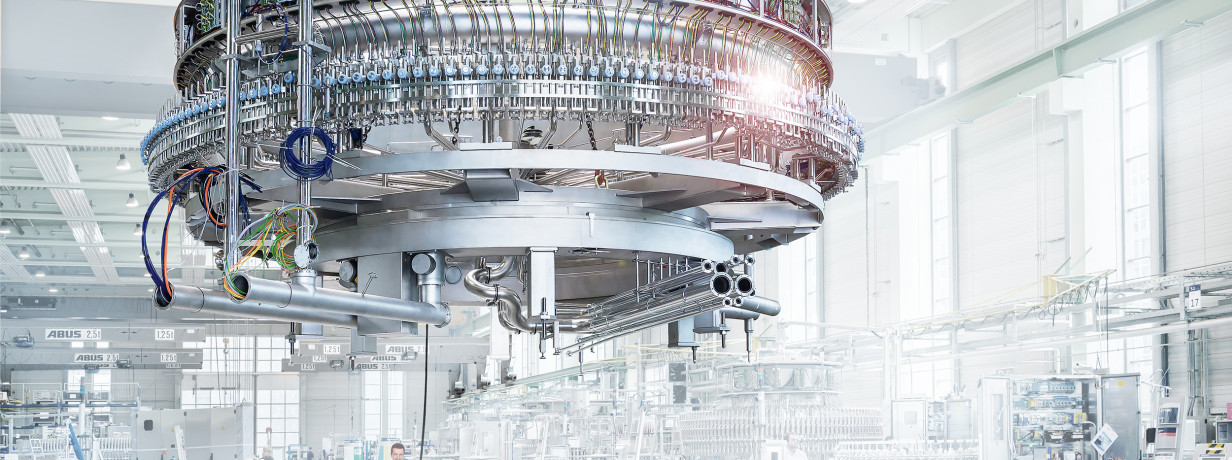

Gıda ve İçecek Üretiminde Sensör Seçimi
Gıda ve içecek hatlarında sensörlerin yalnızca elektriksel performansı değil, montaj bölgesinin temizlik ve hijyen koşulları da değerlendirilmelidir. Özellikle yıkama yapılan üretim bölgelerinde cihaz gövdesi, bağlantı noktaları, kablo yapısı ve koruma sınıfı uygulama şartlarına uygun seçilmelidir.
- Islak veya yoğun temizlik yapılan bölgenin belirlenmesi
- Kullanılan temizlik kimyasallarının değerlendirilmesi
- Sensör gövdesinin proses ortamına uygun seçilmesi
- Kablo ve konnektörlerin de aynı çevre şartlarını karşılaması
- Sensör yüzeyinde ürün birikimi ihtimalinin değerlendirilmesi
- Makine içerisinde temizlik sırasında oluşabilecek mekanik etkilerin dikkate alınması
İlaç ve Kozmetik Hatlarında Hassas Kontrol
İlaç ve kozmetik endüstrilerinde ambalaj boyutları küçülebilir, ürün çeşitliliği artabilir ve aynı üretim hattında farklı reçete veya ambalaj formatlarına geçiş yapılabilir. Bu durum sensör uygulamalarında daha küçük hedeflerin algılanmasını, hassas konum kontrolünü ve üretim verilerinin izlenebilir hale getirilmesini önemli kılar.
Örneğin küçük farmasötik şişelerde kapak varlığının kontrolü, kozmetik ambalajlarda ürün pozisyonunun algılanması veya dolum öncesinde kabın istasyona doğru şekilde yerleştiğinin doğrulanması için farklı sensör teknolojileri bir arada kullanılabilir.
Ambalaj Makinelerinde Sensör Uygulamaları
| Uygulama Noktası | Kontrol Görevi | Değerlendirilebilecek Teknoloji | Seçimde Kritik Nokta |
|---|---|---|---|
| Ürün giriş konveyörü | Şişe, paket veya kutu varlığı | Fotoelektrik sensör | Ürün yüzeyi, renk, hız ve algılama mesafesi |
| Dolum istasyonu | Kabın doğru pozisyonda bulunması | Optik veya endüktif sensör | Hedef malzemesi, montaj alanı ve çevrim süresi |
| Tank ve hazne | Malzeme veya sıvı seviyesi | Kapasitif veya uygun seviye sensörü | Ortam özellikleri, kap malzemesi ve ürün yapısı |
| Kapak kontrolü | Kapak varlığı veya pozisyonu | Fotoelektrik veya görüntü sensörü | Kapak geometrisi, renk, hız ve görüş açısı |
| Etiketleme | Etiket varlığı ve konumu | Optik / vision sistemi | Etiket yüzeyi, kontrast ve ürün hızı |
| Format ayarı | Kılavuz ve mekanizma konumu | Konum veya mesafe sensörü | Ölçüm aralığı ve tekrarlanabilirlik |
| Palet / taşıyıcı | Kimlik ve proses takibi | RFID | Okuma mesafesi, metal ortamı ve veri miktarı |
| Motor ve yardımcı ekipman | Makine durumunun izlenmesi | Durum izleme sensörleri | Titreşim, sıcaklık, montaj noktası ve referans değerler |
Doğru Sensör Seçilirken Hangi Teknik Sorular Sorulmalı?
Aynı görevi teorik olarak gerçekleştirebilen iki sensör, gerçek üretim hattında tamamen farklı performans gösterebilir. Bunun nedeni saha koşullarının katalog ortamından daha değişken olmasıdır. Sensör seçimi yapılırken aşağıdaki başlıkların birlikte değerlendirilmesi daha sağlıklı sonuç verir.
Metal, plastik, cam, kağıt, sıvı, granül, şeffaf veya parlak yüzey olması sensör prensibini doğrudan etkiler.
Algılama veya ölçüm mesafesi yalnızca nominal değer üzerinden değil montaj toleransları ve ürün hareketi dikkate alınarak belirlenmelidir.
Yüksek hızlı paketleme makinelerinde sensörün tepki süresi ve anahtarlama davranışı çevrim süresine uygun olmalıdır.
Su, köpük, toz, deterjan, sıcaklık, titreşim ve mekanik darbe gibi saha etkileri cihaz ve bağlantı teknolojisi seçiminde hesaba katılmalıdır.
Sadece dijital var/yok sinyali yeterli olabilir veya proses değeri, parametre ve diagnostik bilgileri için IO-Link gibi daha gelişmiş haberleşme gerekebilir.
Sensörün erişilebilirliği, cihaz değişim sıklığı, parametre yönetimi ve arıza analiz yaklaşımı toplam sistem mimarisinin bir parçası olarak değerlendirilmelidir.
OEE Açısından Sensörlerin Rolü
Genel ekipman etkinliği yalnızca makinenin maksimum hızına bağlı değildir. Üretim hattının kullanılabilir olması, hedeflenen çevrimde çalışması ve doğru ürün üretmesi gerekir. Sensörler bu üç alanın tamamında etkili olabilecek saha verisini sağlar.
Kullanılabilirlik
Makine durumunun daha görünür hale gelmesi ve arıza nedenlerinin daha hızlı belirlenmesi plansız duruşların yönetilmesine yardımcı olur.
Performans
Güvenilir ürün algılama ve doğru pozisyon kontrolü, yüksek hızlı çevrimlerde gereksiz dur-kalkların azaltılmasını destekler.
Kalite
Kapak, etiket, dolum, ürün yönü ve ambalaj kontrollerinin otomatik yapılması hatalı ürünlerin sonraki proseslere ilerlemesini önlemeye yardımcı olur.
Şeffaflık
IO-Link, RFID ve görüntü işleme gibi teknolojiler sensör seviyesindeki bilginin üretim sistemleri tarafından daha etkin kullanılmasını sağlar.
Kestirimci Bakım Üretim Hattına Nasıl Dahil Edilir?
Ambalaj ve dolum makinelerinde arıza yalnızca tek bir ekipmanın durması anlamına gelmez. Bir konveyör motorundaki veya rulmandaki problem tüm hattın durmasına yol açabilir. Bu nedenle kritik ekipmanlarda sıcaklık, titreşim ve benzeri durum değişkenlerinin izlenmesi bakım stratejisinin bir parçası haline getirilebilir.
Sensör verisinin bakım süreçlerinde nasıl değerlendirilebileceğine ilişkin daha detaylı yaklaşım için kestirimci bakım ve durum izleme içeriğini inceleyebilirsiniz.
Tek Bir Sensör Değil, Birbirine Bağlı Otomasyon Mimarisi
Ambalaj, yiyecek, içecek, ilaç ve kozmetik endüstrilerinde üretim hattının gerçek performansı, sensörlerin tek tek teknik özelliklerinden çok sistemin tamamının ne kadar doğru tasarlandığıyla ilgilidir.
Fotoelektrik sensör ürünün varlığını algılarken kapasitif sensör seviye bilgisini takip edebilir; görüntü sistemi kapağı doğrulayabilir, RFID sistemi taşıyıcıyı tanımlayabilir ve IO-Link altyapısı bütün bu saha verilerinin kontrol katmanına aktarılmasını kolaylaştırabilir. Böylece birbirinden bağımsız cihazlar yerine prosesin tamamını görünür hale getiren bir otomasyon altyapısı oluşturulur.
Mega Sensör ürün portföyünde yer alan farklı sensör, endüstriyel haberleşme ve otomasyon çözümleri, uygulamanın teknik gereksinimlerine göre birlikte değerlendirilebilir.
Sık Sorulan SorularAmbalaj, Gıda, İçecek, İlaç ve Kozmetik Sensörleri Hakkında Sık Sorulan Sorular
Ambalaj makinelerinde en çok hangi sensörler kullanılır?
Uygulamaya göre fotoelektrik, endüktif, kapasitif, mesafe, konum ve durum izleme sensörleri kullanılabilir. Ayrıca görüntü işleme ve RFID sistemleri kalite kontrol ve izlenebilirlik uygulamalarında devreye girebilir.
Şeffaf şişeler normal fotoelektrik sensörlerle algılanabilir mi?
Şeffaf ürünlerin optik davranışı farklı olduğu için uygulamaya uygun optik prensibin seçilmesi gerekir. Şişenin malzemesi, kalınlığı, içerisindeki ürün, sensör mesafesi ve montaj açısı birlikte değerlendirilmelidir.
Sıvı seviyesini kap dışından ölçmek mümkün mü?
Uygun kap malzemesi ve proses koşullarında kapasitif algılama gibi yöntemlerle metalik olmayan kap duvarının dışından seviye veya ürün varlığı kontrolü yapılabilir. Uygulamanın kesinliği kap malzemesi ve ürünün elektriksel özelliklerine bağlıdır.
IO-Link paketleme makinelerine ne kazandırır?
IO-Link, uygun cihazlarda proses verilerinin yanı sıra parametrizasyon ve diagnostik bilgilerinin kontrol sistemine aktarılmasına imkan verir. Bu yapı sensör yönetimi, bakım ve makine standardizasyonunu destekleyebilir.
Gıda üretiminde sensör seçerken koruma sınıfı önemli mi?
Evet. Özellikle yıkama ve temizlik yapılan alanlarda sensörün, konnektörün ve kablonun proses ortamına uygun koruma ve malzeme özelliklerine sahip olması gerekir.
Sensör mü yoksa görüntü işleme sistemi mi tercih edilmeli?
Tek bir varlık veya konum bilgisi gerekiyorsa uygun bir sensör yeterli olabilir. Birden fazla görsel özelliğin aynı anda kontrol edilmesi, kod okunması veya ürün geometrisinin değerlendirilmesi gerekiyorsa görüntü işleme sistemleri daha uygun olabilir.
