BIP Mini Pozisyon Sensörü ile Kompakt Alanlarda Hassas Ölçüm
Balluff BIP mini endüktif pozisyon ölçüm sistemi, dar montaj alanlarında metalik nesnelerin konumunu temassız, aşınmasız ve yüksek hassasiyetle ölçmek için geliştirilmiştir. Kompakt makine tasarımlarında, bağlama sistemlerinde, takım değiştiricilerde ve hassas mekanik hareketlerin izlenmesinde güvenilir pozisyon verisi sağlar.
BIP Mini Sensör Neden Dar Alan Uygulamaları İçin Öne Çıkar?
Makine tasarımlarında ekipmanlar küçüldükçe sensörler için ayrılan montaj alanı da azalır. Bu durum özellikle takım milleri, takım değiştiriciler, bağlama sistemleri ve kompakt lineer hareket uygulamalarında güvenilir pozisyon ölçümünü daha kritik hale getirir.
Balluff BIP endüktif pozisyon sensörleri, metalik hedeflerin konumunu temas etmeden ölçerek mekanik aşınma riskini azaltır. Böylece hem makine güvenilirliği artar hem de hareketli parçaların pozisyonu proses boyunca daha kararlı şekilde izlenebilir.
Mini BIP yapısı, sınırlı kurulum koşulları için özel olarak geliştirilmiştir. Kompakt gövdesi sayesinde makine içerisinde dar alanlara entegre edilebilir; IO-Link ve analog çıkış seçenekleriyle modern otomasyon sistemlerine esnek biçimde bağlanabilir.
Kısa Tanım
Balluff BIP mini endüktif pozisyon ölçüm sistemi; dar montaj alanlarında metalik hedeflerin konumunu temassız, aşınmasız ve hassas şekilde algılayan kompakt bir sensör çözümüdür. Özellikle sıkıştırma, bağlama, takım pozisyonu ve küçük strok takibi gereken endüstriyel uygulamalar için uygundur.
Kompakt Tasarım, Akıllı Pozisyon Ölçümü
Küçük gövde yapısı ve esnek bağlantı seçenekleri sayesinde BIP mini sensörler, makine içinde alanın sınırlı olduğu uygulamalarda hassas ölçüm kabiliyeti sunar.
Dar Alanlarda Temassız ve Aşınmasız Pozisyon Kontrolü
Kompakt makinelerde güvenilir ölçüm için sensörün yalnızca küçük olması yeterli değildir. Aynı zamanda yüksek tekrarlanabilirlik, kolay entegrasyon, sağlam gövde yapısı ve proses verilerinin kontrol sistemine doğru aktarılması gerekir. Balluff BIP mini sensörler, bu ihtiyaçları tek bir kompakt çözümde bir araya getirir.
Balluff BIP Mini Sensörün Sağladığı Avantajlar
BIP mini endüktif pozisyon ölçüm sistemi, dar alan uygulamalarında hassas konum bilgisi üretirken bakım ihtiyacını azaltmaya ve proses güvenilirliğini artırmaya yardımcı olur.
Çok Küçük Tasarım
Kompakt gövde yapısı, sensör için ayrılan alanın sınırlı olduğu makine tasarımlarında kolay montaj avantajı sağlar.
Temassız Ölçüm
Metalik hedeflerin konumu temas olmadan algılandığı için mekanik aşınma azalır ve uzun süreli stabil ölçüm elde edilir.
Analog ve IO-Link
Analog çıkış ve IO-Link arayüzünün birlikte kullanılabilmesi, sensörün farklı otomasyon mimarilerine esnek şekilde entegre edilmesini sağlar.
Akıllı Fonksiyonlar
Programlanabilir strok sayacı gibi fonksiyonlar, hareketlerin izlenmesine ve bakım süreçleri için daha anlamlı veri elde edilmesine yardımcı olur.
BIP Endüktif Pozisyon Sensörleri Nerelerde Kullanılır?
Balluff BIP sensörleri, kısa mesafeli pozisyon ölçümünün hassas, tekrarlanabilir ve aşınmasız şekilde yapılması gereken birçok endüstriyel uygulamada kullanılabilir.
İşleme merkezlerinde takımın doğru konumda olup olmadığının izlenmesi, proses güvenliği açısından kritik öneme sahiptir. BIP sensörler, kompakt makine alanlarında güvenilir pozisyon bilgisi sağlar.
Bağlama elemanlarının açık, kapalı veya ara konumlarının izlenmesi, üretim kalitesini ve makine güvenliğini doğrudan etkiler. Temassız ölçüm, bu süreçte aşınma riskini azaltır.
Küçük strok hareketlerinin hassas şekilde takip edilmesi gereken sistemlerde BIP mini sensörler, dar alanlarda kullanılabilir ölçüm çözümü sunar.
IO-Link üzerinden sağlanan veri aktarımı, sensör parametrelerinin yönetilmesini ve makine izleme süreçlerine daha fazla bilgi kazandırılmasını sağlar.
Mini ve Standart BIP Modelleriyle Esnek Çözüm
Uygulamanın ölçüm aralığı, montaj alanı ve bağlantı ihtiyacına göre farklı BIP modelleri değerlendirilebilir. Mini yapı dar alanlarda avantaj sağlarken, daha geniş ölçüm aralığı gereken uygulamalarda standart gövdeli modeller tercih edilebilir.

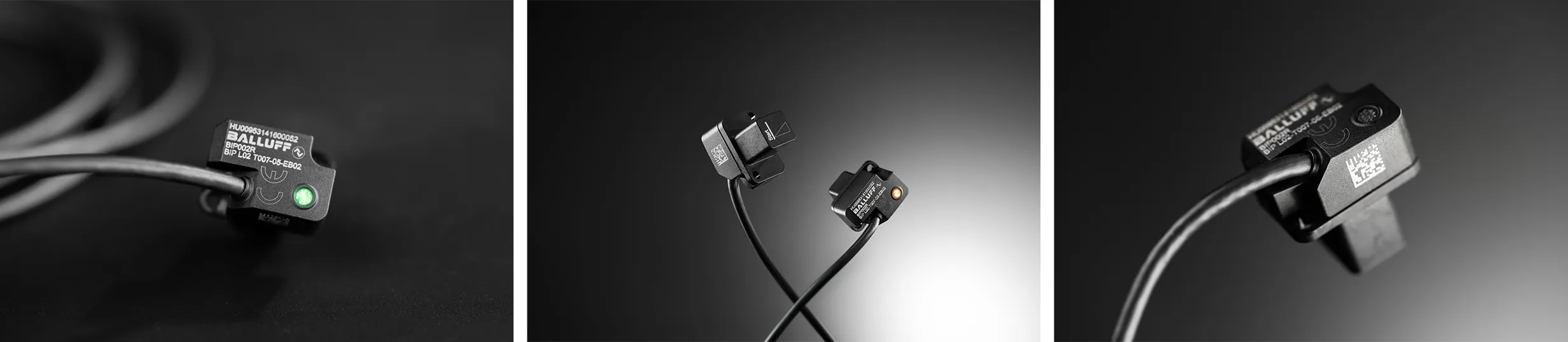

BIP002R: Sınırlı Kurulum Koşulları İçin Kompakt Sensör
22 x 23,7 x 15 mm boyutları ve 0...7 mm ölçüm aralığıyla BIP002R, sensör montaj alanının çok dar olduğu uygulamalar için uygundur. IO-Link 1.1 ve seçilebilir analog çıkış yapısı sayesinde kompakt sistemlerde esnek entegrasyon sağlar.
BIP002P / BIP0030: Sıkıştırma Uygulamaları İçin Çok Yönlü Çözüm
52 x 15,8 x 30 mm boyutlara ve 0...40 mm ölçüm aralığına sahip modeller, bağlama ve sıkıştırma sistemlerinde daha geniş strok takibi gereken uygulamalar için değerlendirilebilir. M12 konnektör yapısı, endüstriyel saha bağlantılarını kolaylaştırır.
Endüktif Pozisyon Ölçümü Nasıl Çalışır?
Endüktif pozisyon ölçüm sistemleri, metalik hedefin sensöre göre konumunu algılayarak bu bilgiyi kontrol sistemine aktarır. Temassız çalışma prensibi sayesinde hedef parça ile sensör arasında fiziksel temas gerekmez.
Bu yapı özellikle hareketli parçaların sürekli izlendiği uygulamalarda avantaj sağlar. Mekanik temas olmadığı için sürtünme, aşınma ve temas kaynaklı ölçüm bozulmaları azaltılır. Böylece küçük strok hareketlerinin uzun süre boyunca stabil şekilde takip edilmesi mümkün olur.
Pratik Kullanım Senaryosu

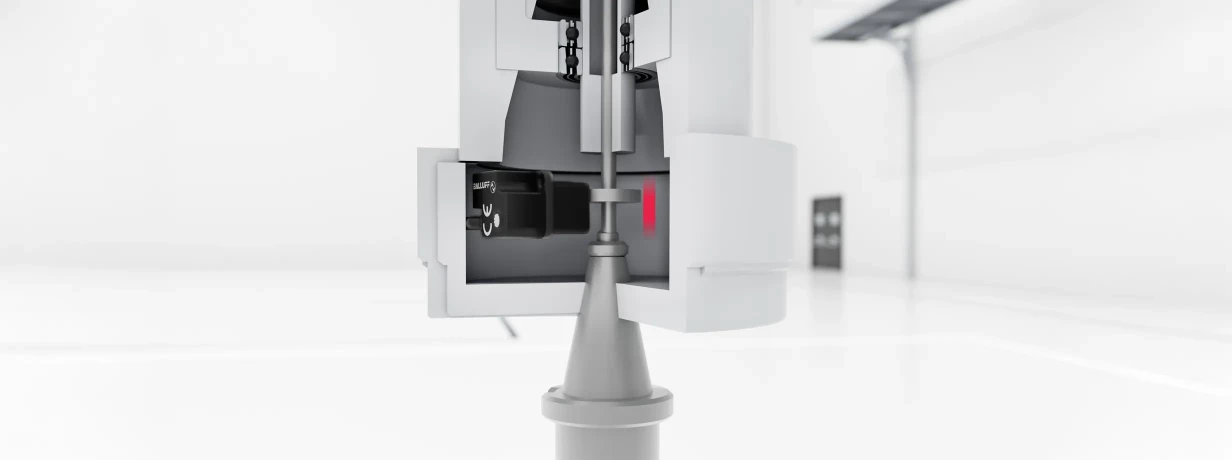

Bir işleme merkezinde takım sıkma mekanizmasının doğru pozisyonda olup olmadığı BIP sensörle izlenebilir. Sensör, metalik hedefin konumunu temassız şekilde ölçer ve elde edilen pozisyon bilgisi PLC sistemine aktarılır. Böylece bağlama süreci, makine çevrimi içinde daha güvenilir şekilde kontrol edilebilir.
BIP Sensör Seçerken Nelere Dikkat Edilmeli?
Doğru BIP modelini seçebilmek için yalnızca ölçüm aralığı değil; montaj alanı, hedef metal yapısı, çıkış tipi, bağlantı şekli ve çalışma ortamı birlikte değerlendirilmelidir.
Montaj Alanı
Sensörün yerleştirileceği alanın genişliği, kablo çıkış yönü ve mekanik bağlantı noktaları ürün seçiminde ilk değerlendirilmesi gereken başlıklardır.
Ölçüm Aralığı
Mini modelde 0...7 mm ölçüm aralığı dar alanlar için avantaj sağlarken, daha geniş strok ölçümü gereken uygulamalarda 0...40 mm aralığa sahip modeller değerlendirilebilir.
Çıkış ve Haberleşme Yapısı
Uygulamanın PLC veya kontrol sistemiyle uyumlu çalışması için analog çıkış, IO-Link arayüzü ve parametreleme ihtiyacı birlikte ele alınmalıdır.
Çevresel Koşullar
Sıcaklık, sıvı teması, talaş, yağ, toz ve mekanik titreşim gibi saha koşulları sensörün gövde yapısı ve IP koruma sınıfıyla birlikte değerlendirilmelidir.
Bakım ve Veri İzleme
IO-Link üzerinden alınabilen proses ve teşhis verileri, bakım planlaması ve makine performansının izlenmesi açısından önemli avantajlar sunabilir.
Balluff BIP Sensörleri İçin Temel Teknik Başlıklar
Aşağıdaki tablo, BIP mini ve BIP serisi sensörlerin seçiminde dikkate alınabilecek temel teknik başlıkları özetler.
| Özellik | Açıklama |
|---|---|
| Ürün Tipi | Endüktif pozisyon ölçüm sistemi. |
| Ölçüm Prensibi | Metalik hedeflerin konumunu temassız ve aşınmasız şekilde algılar. |
| Mini Model Ölçüsü | 22 x 23,7 x 15 mm. |
| Mini Model Ölçüm Aralığı | 0...7 mm. |
| Standart BIP Ölçüsü | 52 x 15,8 x 30 mm. |
| Standart BIP Ölçüm Aralığı | 0...40 mm. |
| Arayüz | IO-Link 1.1. |
| Analog Çıkış | Modele göre 0...10 V veya 4...20 mA seçilebilir analog çıkış. |
| Maksimum Doğrusalsızlık | ±250 µm. |
| Çalışma Voltajı | 15...30 VDC. |
| Koruma Sınıfı | IP67. |
| Uygulama Alanları | Takım değiştiriciler, bağlama sistemleri, sıkıştırma uygulamaları, kompakt lineer hareket izleme ve makine otomasyonu. |
Not: Ürün seçimi yapılırken ölçüm aralığı, hedef metal yapısı, montaj mesafesi, kablo çıkış yönü, çalışma sıcaklığı, kontrol sistemi arayüzü ve makine çevrim koşulları proje özelinde değerlendirilmelidir.
Akıllı Sensör Verisiyle Daha Kontrollü Makine Süreçleri
IO-Link arayüzü, sensörün yalnızca ölçüm sinyali göndermesini değil, aynı zamanda parametreleme ve teşhis verilerinin kontrol sistemine aktarılmasını da sağlar. Bu sayede sensör ayarları daha hızlı yapılabilir ve makine devreye alma süreçleri kolaylaşır.
BIP sensörlerde analog çıkış ile IO-Link arayüzünün birlikte kullanılabilmesi, hem mevcut otomasyon altyapılarına uyum hem de daha gelişmiş veri izleme ihtiyaçları için esneklik sağlar. Özellikle kompakt makinelerde sensör verilerinin okunabilir, yönetilebilir ve analiz edilebilir olması önemli bir avantajdır.
Programlanabilir strok sayacı gibi akıllı fonksiyonlar, hareket sayılarının takip edilmesine yardımcı olur. Bu veri, bakım zamanlarının planlanması ve uygulamanın hizmet ömrünün izlenmesi açısından değerli bir referans oluşturabilir.
Doğru Pozisyon Sensörü İçin Uygulama Odaklı Değerlendirme
Dar alan uygulamalarında sensör seçimi çoğu zaman yalnızca teknik katalog değerleriyle belirlenmez. Makine içindeki gerçek montaj boşluğu, hedef parçanın hareket yönü, metal yüzeyin konumu, kablo çıkış yönü ve kontrol sistemi beklentileri ürün seçimini doğrudan etkiler.
Mega Sensör, endüstriyel sensör ve otomasyon çözümlerinde uygulamaya uygun ürün seçimi konusunda teknik destek sağlar. Balluff BIP mini endüktif pozisyon ölçüm sistemi için doğru modelin belirlenmesi, sahadaki mekanik ve elektriksel gereksinimlerin birlikte değerlendirilmesiyle yapılmalıdır.
Uygulamanıza Uygun BIP Sensör Modelini Birlikte Belirleyelim
Dar montaj alanlarında pozisyon ölçümü, takım sıkma kontrolü veya kompakt makine otomasyonu için sensör seçimi yapıyorsanız, uygulama detaylarını Mega Sensör ekibiyle paylaşarak doğru ürün seçimi için teknik destek alabilirsiniz.
Teknik Destek AlınBalluff BIP Endüktif Pozisyon Sensörleri Hakkında Merak Edilenler
BIP mini endüktif pozisyon sensörü ne işe yarar?
BIP mini sensör, metalik hedeflerin konumunu temassız ve aşınmasız şekilde ölçmek için kullanılır. Dar montaj alanlarında kısa strok pozisyonlarının hassas şekilde izlenmesine yardımcı olur.
BIP mini sensör hangi uygulamalarda kullanılır?
Takım milleri, takım değiştiriciler, bağlama sistemleri, sıkıştırma mekanizmaları, kompakt lineer hareket uygulamaları ve makine otomasyonu gibi alanlarda kullanılabilir.
IO-Link arayüzü ne avantaj sağlar?
IO-Link, sensör parametrelerinin kolay ayarlanmasını, teşhis verilerinin okunmasını ve proses bilgilerinin kontrol sistemine daha verimli şekilde aktarılmasını sağlar.
BIP sensörler temassız mı çalışır?
Evet. BIP endüktif pozisyon sensörleri metalik hedeflerin konumunu temas etmeden algılar. Bu sayede mekanik aşınma azalır ve uzun süreli güvenilir ölçüm elde edilir.
Uygun BIP modeli nasıl seçilir?
Model seçimi; ölçüm aralığı, montaj alanı, hedef metal yapısı, çıkış tipi, bağlantı şekli, çalışma sıcaklığı ve kontrol sistemi gereksinimlerine göre yapılmalıdır. Mega Sensör, uygulamaya uygun ürün seçimi için teknik destek sunar.
