Akü Üretiminde Verimlilik, Kalite ve İzlenebilirlik
Modern akü üretiminde otomasyon yalnızca makinelerin daha hızlı çalışmasını sağlamaz. Sensörler, endüstriyel RFID, IO-Link, görüntü işleme ve durum izleme teknolojileri; üretimin her aşamasında doğru parçanın, doğru konumda ve doğru proses parametreleriyle işlenmesine yardımcı olur.
Sıcaklık, basınç, seviye, mesafe ve konum bilgilerinin kesintisiz izlenmesi.
Parça varlığı, yönü, kodu ve montaj durumunun otomatik doğrulanması.
Hücrelerin, bobinlerin, takımların ve taşıyıcıların üretim boyunca takip edilmesi.
Titreşim, sıcaklık ve makine durum verilerinin bakım süreçlerine aktarılması.
Akü üretiminde otomasyonun temel amacı nedir?
Akü üretimindeki temel amaç; yüksek hassasiyet gerektiren prosesleri tekrarlanabilir hale getirmek, üretim verilerini görünür kılmak, kalite kontrollerini üretim akışının içine yerleştirmek ve malzeme hareketlerini kesintisiz biçimde izleyebilmektir.
Başarılı bir akü üretim otomasyonu; tek başına bir sensör veya kontrol cihazından değil, algılama, tanımlama, konumlandırma, haberleşme ve veri yönetimi katmanlarının birlikte çalışmasından oluşur. Ölçüm verisinin doğru alınması kadar bu verinin PLC, üretim yönetimi ve kalite sistemlerine güvenilir şekilde aktarılması da önemlidir.
Akü ve batarya üretim hatlarında çok sayıda proses parametresi aynı anda kontrol edilir. Bulamaç karıştırma tankındaki seviye, kaplama hattındaki malzeme varlığı, kalender silindirinin pozisyonu, montaj istasyonundaki hücre yönü, kaynak takımının konumu, hücre sıcaklığı ve paket üzerindeki kimlik bilgisi birbirinden farklı teknolojiler gerektirebilir.
Bu nedenle sistem tasarımı yapılırken sensörlerin yalnızca ölçüm aralığına bakılması yeterli değildir. Montaj alanı, hedef malzeme, ortam koşulları, gerekli tepki süresi, haberleşme protokolü, diagnostik ihtiyacı ve bakım erişimi aynı değerlendirme içinde ele alınmalıdır.
Konum, mesafe ve proses değerlerinin her çevrimde aynı doğrulukla kontrol edilmesi.
Sensör ve makine verilerinin merkezi sistemlerde görüntülenebilir hale getirilmesi.
Makine durumundaki değişimlerin plansız duruşa dönüşmeden önce değerlendirilmesi.
Üretim ve kontrol verilerinin ilgili hücre, modül veya paketle ilişkilendirilmesi.
Akü üretiminin dört kritik otomasyon aşaması
Akü üretimi tek bir montaj hattından oluşmaz. Elektrot malzemesinin hazırlanmasından tamamlanmış batarya paketinin kalite kontrolüne kadar her aşama farklı ölçüm, tanımlama ve veri toplama gereksinimlerine sahiptir.
Elektrot üretimi
Elektrot üretimi; bulamaç karıştırma, kaplama, kurutma, kalenderleme, kesme ve delme gibi birbirini doğrudan etkileyen proseslerden oluşur. Karışımın seviyesi, sıcaklığı ve basıncı izlenirken kaplama hattında malzeme varlığı, bobin kimliği ve silindir pozisyonu kontrol edilebilir.
Hücre montajı
Elektrotların kesilmesi, istiflenmesi veya sarılması; elektrolit dolumu, sızdırmazlık ve bağlantı işlemleri yüksek konumlandırma hassasiyeti gerektirir. Fotoelektrik sensörler, konum ölçüm sistemleri ve kod okuyucular montaj adımlarının doğru sırada tamamlanmasına yardımcı olur.
Hücre sonlandırması
Hücreler sonlandırma aşamasında aktive edilir, şarj ve deşarj çevrimlerinden geçirilir, yaşlandırılır, sınıflandırılır ve kalite kontrolüne alınır. Çok sayıda hücrenin depolanması ve taşınması sırasında kimlik, konum ve sıcaklık verilerinin doğru hücreyle ilişkilendirilmesi önem taşır.

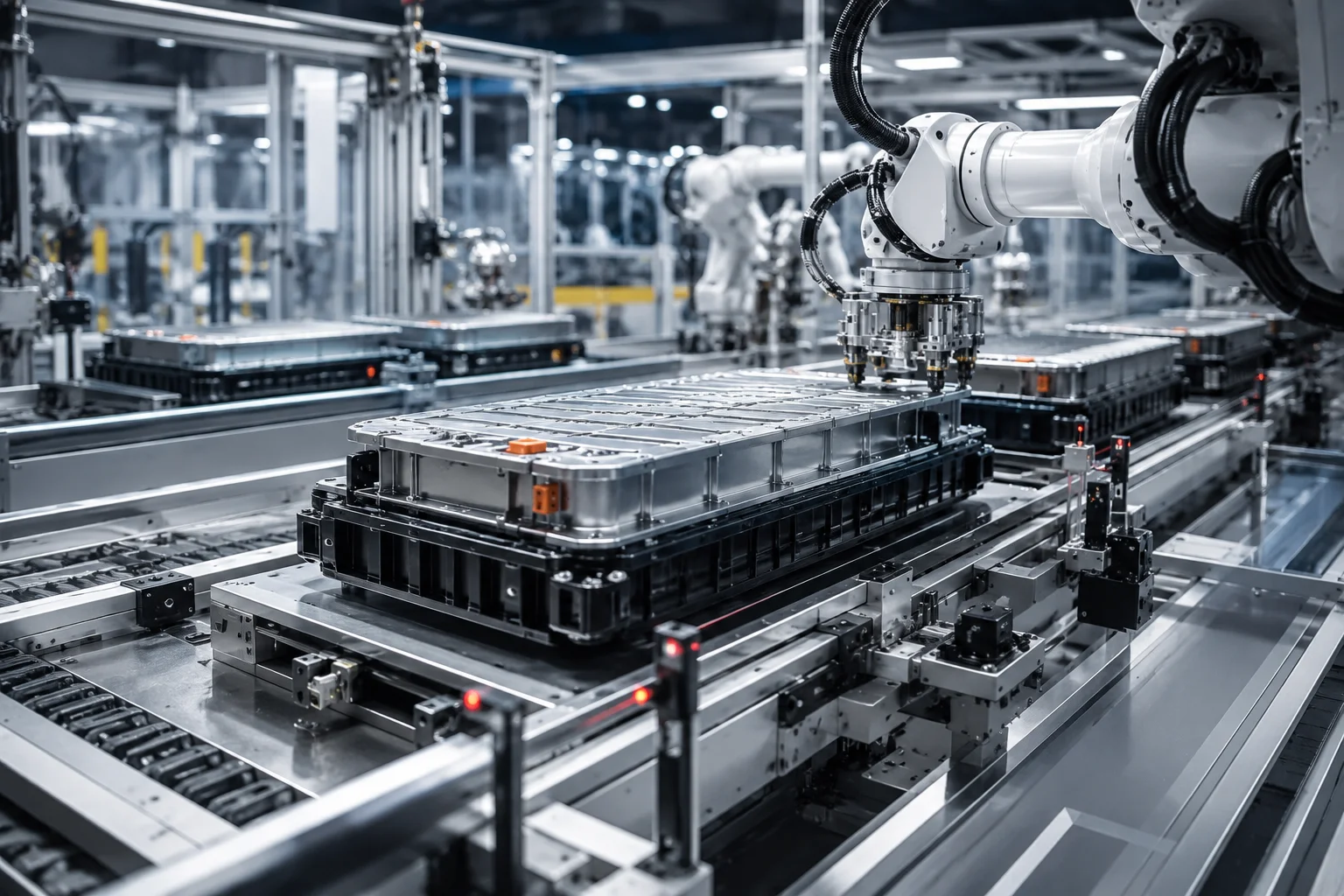

Modül ve paket montajı
Tekil hücrelerin modüllere, modüllerin ise tamamlanmış batarya paketlerine dönüştürüldüğü bu aşamada parça doğrulama, hassas yerleştirme, bağlantı kontrolü ve tam izlenebilirlik birlikte yürütülür. Konveyör, robot, taşıyıcı ve test istasyonlarının senkron çalışması gerekir.
01 Bulamaç ve kaplama kontrolü
Elektrot kalitesinin başlangıç noktası olan karıştırma ve kaplama proseslerinde tank seviyesi, basınç, sıcaklık ve malzeme akışı birlikte değerlendirilir.
- Ultrasonik veya kapasitif sensörlerle seviye algılama
- Proses borularında basınç ve sıcaklık izleme
- Kaplama malzemesinin varlık ve mesafe kontrolü
- Egzoz fanlarında titreşim ve durum izleme
02 Kalenderleme ve takım yönetimi
Silindir pozisyonunun kararlı biçimde ayarlanması, elektrot kalınlığının ve üretim tekrarlanabilirliğinin desteklenmesine yardımcı olur.
- Silindir ve hidrolik mekanizma pozisyonunun ölçülmesi
- Kesme ve delme takımlarının RFID ile tanımlanması
- Takım değişiminden sonra doğru ekipmanın doğrulanması
- Sensör verilerinin IO-Link üzerinden aktarılması
03 Hücre montajında doğrulama
Montaj istasyonlarında parça varlığı kadar parçanın yönü, konumu ve ilgili üretim emriyle eşleşmesi de kontrol edilmelidir.
- Fotoelektrik sensörlerle hassas istifleme kontrolü
- Kaynak ekipmanlarında sürekli konum ölçümü
- 1D ve 2D kodlarla hücre kimliğinin doğrulanması
- Montaj sonuçlarının kalite kayıtlarıyla eşleştirilmesi
04 Paket montajı ve hat takibi
Modül ve paket montajında robotlar, taşıyıcı paletler ve test istasyonları arasında kesintisiz veri alışverişi üretim şeffaflığını destekler.
- Hücre ve modül varlığının optik sensörlerle algılanması
- Paletlerin endüktif sensörlerle konumlandırılması
- RFID ile ürün rotası ve proses bilgilerinin izlenmesi
- Konveyör motorlarında sıcaklık ve titreşim kontrolü
Akü üretiminde kullanılan sensör ve ağ teknolojileri
Aynı üretim hattında farklı algılama prensiplerine sahip çok sayıda cihaz birlikte çalışabilir. Doğru teknoloji seçimi, ölçülecek fiziksel değerin yanı sıra üretim verisinin nasıl kullanılacağını da kapsamalıdır.
Dijital sensör iletişimi
Sensörlerin proses ve diagnostik verilerini standart bağlantı altyapısı üzerinden kontrol sistemine aktarır. Parametre yönetimi, cihaz değişimi ve merkezi izleme süreçlerini kolaylaştırır.
Kesintisiz izlenebilirlik
Bobin, hücre, takım, palet ve modüllerin temassız olarak tanımlanmasını sağlar. Ürün kimliğiyle proses verilerinin ilişkilendirilmesine yardımcı olur.
Varlık ve mesafe algılama
Hücre, elektrot malzemesi, taşıyıcı ve paket bileşenlerinin varlığını veya mesafesini temassız olarak kontrol eder.
Görüntü ve kod kontrolü
Barkod, Data Matrix ve üretim işaretlerinin okunmasının yanı sıra parça yönü, montaj durumu ve görsel özelliklerin doğrulanmasında kullanılabilir.
Hassas konum ölçümü
Silindir, robot ekseni, kaynak ekipmanı, raflı taşıyıcı ve hareketli mekanizmaların pozisyon bilgisini kontrol sistemine aktarır.
Durum izleme
Motor, fan, pompa ve mekanik ekipmanlardaki sıcaklık, titreşim veya çevresel değişimleri izleyerek bakım değerlendirmeleri için veri oluşturur.
IO-Link destekli bir mimaride proses değeriyle birlikte cihaz durumu, sinyal kalitesi ve diagnostik bilgiler de değerlendirilebilir. Böylece üretim hattındaki algılama noktaları bakım ve proses iyileştirme çalışmalarına veri sağlayan aktif bileşenlere dönüşür.
Üretim prosesine göre çözüm seçimi
Akü üretimindeki her uygulama için aynı sensör teknolojisini kullanmak doğru değildir. Ölçüm görevi, hedef malzeme, montaj mesafesi ve veri ihtiyacı birlikte değerlendirilmelidir.
| Üretim alanı | Kontrol görevi | Uygun teknoloji | Değerlendirilecek kriter |
|---|---|---|---|
| Bulamaç karıştırma | Tank seviyesi, basınç, sıcaklık ve mikser durumu | Ultrasonik, kapasitif, basınç ve durum izleme sensörleri | Ortam özellikleri, tank yapısı, kimyasal uyumluluk ve montaj noktası |
| Kaplama ve kurutma | Malzeme varlığı, mesafe, yönlendirme ve fan durumu | Fotoelektrik, mesafe, eğim ve durum izleme sensörleri | Malzeme yüzeyi, ölçüm mesafesi, ortam sıcaklığı ve kirlenme |
| Kalenderleme | Silindir ve hidrolik mekanizma pozisyonu | Endüktif veya sürekli pozisyon ölçüm sistemleri | Ölçüm aralığı, tekrarlanabilirlik, montaj alanı ve titreşim |
| Kesme ve delme | Takım tanımlama, pozisyon ve değişim kontrolü | Endüstriyel RFID ve konum sensörleri | Okuma mesafesi, metal ortamı, veri taşıyıcı montajı ve takım geometrisi |
| Hücre montajı | İstifleme, parça varlığı, kaynak konumu ve kod doğrulama | Fotoelektrik sensör, konum ölçümü ve IdentSensor | Hücre tipi, çevrim süresi, görüş alanı ve konum toleransı |
| Hücre sonlandırması | Sıcaklık geri bildirimi, hücre kimliği ve depo konumu | IO-Link hub, RFID, optik sensör ve manyetik kodlu sistem | Kanal sayısı, kablo mesafesi, raf yapısı ve veri eşleştirme |
| Modül ve paket montajı | Hücre varlığı, palet konumu, izlenebilirlik ve final kontrol | Endüktif sensör, RFID, görüntü işleme ve ağ modülleri | Metal türü, okuma alanı, kod kalitesi, haberleşme protokolü ve çevrim süresi |
| Konveyör ve yardımcı ekipman | Motor, rulman, fan ve taşıma sistemi durumu | Titreşim ve sıcaklık tabanlı durum izleme | Referans çalışma değeri, montaj sertliği, örnekleme ve alarm yaklaşımı |
Sensör seçimi yapılırken hangi kriterler incelenmelidir?
Güvenilir bir otomasyon sistemi için ürün kataloğundaki tek bir teknik değer yeterli değildir. Sensör, bağlantı, montaj, ağ altyapısı ve yazılım katmanı bir bütün olarak değerlendirilmelidir.
Uygulama kontrol listesi
- Algılanacak veya ölçülecek fiziksel değeri netleştirin.
- Hedef malzemenin yüzey, renk, metal ve geometrik özelliklerini belirleyin.
- Montaj mesafesini ve kullanılabilir alanı ölçün.
- Ortam sıcaklığı, titreşim, toz ve kimyasal etkileri değerlendirin.
- Gerekli tepki süresi ve tekrarlanabilirlik seviyesini tanımlayın.
- Sensörün PLC ve saha ağıyla bağlantı biçimini doğrulayın.
- Parametre, diagnostik ve uzaktan cihaz değişimi ihtiyaçlarını inceleyin.
- Kablo, konnektör ve mekanik koruma elemanlarını sensörle birlikte seçin.
OEE açısından sensör verisinin rolü
Genel Ekipman Verimliliği; kullanılabilirlik, performans ve kalite boyutlarının birlikte değerlendirilmesine dayanır. Sensör ve ağ teknolojileri bu üç başlık için ölçülebilir proses verileri sağlayabilir.
- Durum izleme verileri bakım planlamasını destekler.
- Konum ve varlık sensörleri çevrim akışını görünür kılar.
- RFID ve kod okuma sistemleri ürün geçmişini kayıt altına alır.
- IO-Link diagnostikleri sensör seviyesindeki durum bilgisini merkezileştirir.
- Görüntü kontrolü kalite doğrulamasını üretim çevrimine dahil eder.
Doğru sensör seçilmiş olsa bile uygun olmayan kablo, konnektör, montaj braketi veya kablo güzergâhı ölçüm kararlılığını etkileyebilir. Bu nedenle saha cihazı, mekanik montaj ve haberleşme altyapısı tek bir otomasyon çözümü olarak projelendirilmelidir.
Akü üretim otomasyonu hakkında merak edilenler
Akü üretiminde IO-Link neden kullanılır?
RFID akü üretiminde hangi aşamalarda kullanılabilir?
Hücre montajında görüntü işleme sisteminin görevi nedir?
Durum izleme sensörleri hangi ekipmanlarda kullanılabilir?
Tek bir sensör tipi tüm üretim hattı için yeterli midir?
Sensör seçerken yalnızca ölçüm aralığına bakmak yeterli midir?
Akıllı sensör altyapısı, geleceğe uyarlanabilir üretimin temelidir
Akü üretiminde sürdürülebilir verimlilik; yalnızca üretim hızını artırmakla değil, proseslerin ölçülebilir, izlenebilir ve gerektiğinde yeniden yapılandırılabilir hale getirilmesiyle sağlanır. Balluff sensörleri, endüstriyel RFID sistemleri, IO-Link çözümleri, konum ölçüm teknolojileri ve görüntü işleme ürünleri; elektrot üretiminden tamamlanmış batarya paketine kadar bütüncül bir otomasyon mimarisi oluşturulmasına yardımcı olur. Mega Sensör, uygulamanın mekanik ve dijital gereksinimlerini birlikte değerlendirerek doğru ürün ve bağlantı yapısının belirlenmesini destekler.
