ATEX Ortamlarında Endüstriyel Güvenlik: Patlayıcı Atmosferlerde Güvenlik Sistemleri Nasıl Seçilir?
Kimya, petrokimya, enerji, ilaç, gıda ve proses endüstrilerinde yalnızca makinenin güvenli şekilde durdurulması yeterli değildir. Kullanılacak güvenlik ekipmanlarının ortamın patlayıcı atmosfer riskine, saha koşullarına ve makinenin güvenlik mimarisine uygun olması gerekir. ATEX uyumlu güvenlik çözümleri bu noktada standart otomasyon ekipmanlarından ayrılır.
Patlayıcı Atmosferlerde Güvenlik Neden Farklı Ele Alınmalıdır?
Bir üretim hattında acil stop butonu, emniyet switch'i, ışık perdesi veya güvenlik kontrolörü kullanmak birçok uygulamada standart bir makine güvenliği yaklaşımıdır. Ancak çalışma ortamında yanıcı gaz, buhar, sis veya toz nedeniyle patlayıcı atmosfer oluşma ihtimali bulunuyorsa yalnızca fonksiyonel güvenlik açısından düşünmek yeterli değildir.
Bu tür tesislerde güvenlik mimarisi oluşturulurken ekipmanın bulunduğu bölgenin sınıflandırılması, ortam şartları, kullanılacak elektriksel bileşenler, sıcaklık aralıkları, proses özellikleri ve güvenlik sisteminin diğer cihazlarla nasıl haberleşeceği birlikte değerlendirilmelidir.
Bu nedenle özellikle proses tesislerinde sensör, emniyet cihazı veya güvenlik kontrolörü seçiminin yalnızca giriş-çıkış sayısına göre yapılması doğru bir yaklaşım değildir. Sistem, tesisin gerçek çalışma koşullarına göre bütün olarak ele alınmalıdır.
ATEX Nedir?
ATEX, patlayıcı atmosfer oluşabilecek ortamlarda kullanılacak ekipmanlar ve bu ortamlardaki çalışma güvenliğiyle ilişkili Avrupa Birliği düzenlemelerini ifade eder. Yanıcı gazların, buharların veya tozların hava ile belirli oranlarda birleşmesi sonucunda potansiyel olarak patlayıcı bir atmosfer meydana gelebilir.
Bu nedenle kimya tesisleri, petrol ve doğalgaz uygulamaları, boya tesisleri, solvent kullanılan üretim alanları, bazı gıda prosesleri, ilaç üretimi ve benzeri endüstrilerde tesisin belirli noktaları ATEX bölgesi olarak sınıflandırılabilir.
Gaz ve buhar bulunan alanlarda temel bölge sınıfları
| Bölge | Genel Tanım | Yaklaşım |
|---|---|---|
| Zone 0 | Patlayıcı gaz atmosferinin sürekli, uzun süreli veya sık oluşabildiği alanlardır. | En yüksek seviyede ekipman ve uygulama değerlendirmesi gerektirir. |
| Zone 1 | Normal çalışma sırasında patlayıcı atmosfer oluşma ihtimali bulunan alanlardır. | Kullanılan ekipmanın ilgili bölge gereksinimlerine uygunluğu kontrol edilmelidir. |
| Zone 2 | Normal çalışma sırasında patlayıcı atmosfer oluşmasının beklenmediği, oluşması halinde ise kısa süre devam ettiği alanlardır. | Saha sınıflandırmasına uygun sertifikalı ekipman seçimi yapılmalıdır. |
Yanıcı tozların bulunduğu alanlarda ise Zone 20, Zone 21 ve Zone 22 sınıflandırmaları kullanılır. Hangi ekipmanın hangi bölgede kullanılabileceği ise yalnızca ürünün teknik özelliklerine bakılarak değil, tesisin risk değerlendirmesi ve ilgili standartlar dikkate alınarak belirlenmelidir.
ATEX Ortamlarında Güvenlik Sistemi Seçerken Nelere Bakılmalı?
Mega Sensör'ün endüstriyel uygulamalarda karşılaştığı temel konulardan biri, güvenlik ekipmanının yalnızca katalogdaki teknik değerler üzerinden değerlendirilmesidir. Oysa gerçek saha uygulamasında aynı güvenlik cihazı iki farklı tesiste tamamen farklı çalışma koşullarıyla karşılaşabilir.
ATEX Bölgesi
Ekipmanın kurulacağı alanın Zone 0, Zone 1, Zone 2 veya toz uygulamalarındaki ilgili bölge sınıfı belirlenmelidir.
Ortam Sıcaklığı
Kontrol panosunun veya güvenlik cihazının bulunduğu noktadaki gerçek çalışma sıcaklığı dikkate alınmalıdır.
Güvenlik Seviyesi
Makinenin risk analizine göre gerekli SIL veya Performance Level gereksinimleri belirlenmelidir.
Giriş ve Çıkış Yapısı
Acil stop, kapı switch'i, ışık perdesi ve diğer güvenlik cihazlarının sayısı ile kontrol edilecek çıkışlar birlikte değerlendirilmelidir.
Haberleşme
Güvenlik sisteminin PLC, otomasyon altyapısı ve tesis ağıyla nasıl veri alışverişi yapacağı planlanmalıdır.
Gelecekteki Genişleme
Sisteme ileride yeni güvenlik cihazları eklenmesi bekleniyorsa modüler yapı önemli bir avantaj sağlar.
ATEX Uygulamalarında Modüler Güvenlik Kontrolörü Yaklaşımı
Geleneksel güvenlik röleleri belirli ve sınırlı güvenlik fonksiyonlarının gerçekleştirilmesinde etkili bir çözüm olabilir. Ancak giriş-çıkış sayısının arttığı, farklı güvenlik fonksiyonlarının birbiriyle ilişkilendirildiği ve prosesin daha karmaşık hale geldiği tesislerde modüler güvenlik kontrolörleri önemli avantaj sağlar.
Örneğin bir üretim alanında aynı anda acil stop butonları, emniyet kapıları, güvenlik ışık perdeleri, RFID emniyet switch'leri ve farklı makine bölgelerinin güvenlik çıkışları bulunabilir.
Bu noktada her güvenlik fonksiyonunu birbirinden bağımsız rölelerle yönetmek yerine merkezi ve programlanabilir bir güvenlik mimarisi oluşturmak; sistemin anlaşılmasını, genişletilmesini ve bakım süreçlerini kolaylaştırabilir.
ReeR Mosaic RV: Zorlu Endüstriyel Ortamlar İçin Modüler Güvenlik Kontrolü
ReeR'in Mosaic güvenlik kontrolörü ailesi, farklı güvenlik cihazlarının tek bir programlanabilir yapı üzerinden yönetilmesine olanak sağlayan modüler bir güvenlik platformudur. Mosaic RV ailesi ise zorlu çevresel şartların ve belirli ATEX uygulamalarının bulunduğu tesislere yönelik geliştirilmiş çözümler arasında yer alır.
Özellikle Zone 2 sınıfındaki uygulamalar için uygun versiyonların bulunması; kimya, petrokimya, enerji, ilaç, gıda, denizcilik ve offshore gibi sektörlerde modüler güvenlik mimarisi oluşturmak isteyen işletmeler açısından önemli bir seçenek oluşturur.
Modüler yapı neden önemlidir?
Her tesisin güvenlik ihtiyacı aynı değildir. Bazı makinelerde birkaç güvenlik girişi yeterli olurken, proses hatlarında onlarca farklı güvenlik cihazının aynı sistem içerisinde değerlendirilmesi gerekebilir.
Modüler sistemlerde ihtiyaç doğrultusunda kontrol ünitesi, güvenlik girişleri, çıkışlar ve iletişim modülleri bir araya getirilerek uygulamaya özel bir yapı oluşturulabilir.
- Acil stop butonlarının merkezi olarak izlenmesi
- Güvenlik kapıları ve emniyet switch'lerinin kontrol edilmesi
- Güvenlik ışık perdelerinin sisteme dahil edilmesi
- RFID güvenlik switch'lerinden gelen sinyallerin değerlendirilmesi
- Birden fazla güvenlik bölgesinin farklı mantıklarla yönetilmesi
- Makine veya proses durumuna göre güvenli çıkışların kontrol edilmesi
- Sistemin ihtiyaç arttıkça genişletilebilmesi
Standart Güvenlik Rölesi mi, Modüler Güvenlik Kontrolörü mü?
Her uygulamada modüler kontrolör kullanılması gerekmez. Basit makinelerde sınırlı sayıda güvenlik fonksiyonu için güvenlik rölesi hâlâ son derece kullanışlıdır. Sistem karmaşıklığı arttığında ise programlanabilir ve modüler güvenlik kontrolörlerinin avantajları daha belirgin hale gelir.
| Kriter | Güvenlik Rölesi | Modüler Güvenlik Kontrolörü |
|---|---|---|
| Basit güvenlik fonksiyonları | Uygun | Uygun |
| Çok sayıda güvenlik girişi | Kablolama karmaşıklaşabilir | Daha kolay ölçeklenebilir |
| Farklı güvenlik bölgeleri | Birden fazla röle gerekebilir | Tek mimari içerisinde yönetilebilir |
| Güvenlik mantığında değişiklik | Kablolama değişikliği gerekebilir | Programlama üzerinden yönetilebilir |
| Sistem genişletme | Sınırlı olabilir | Modüllerle genişletilebilir |
| Karmaşık prosesler | Daha fazla fiziksel bileşen gerektirebilir | Merkezi yapı avantaj sağlar |

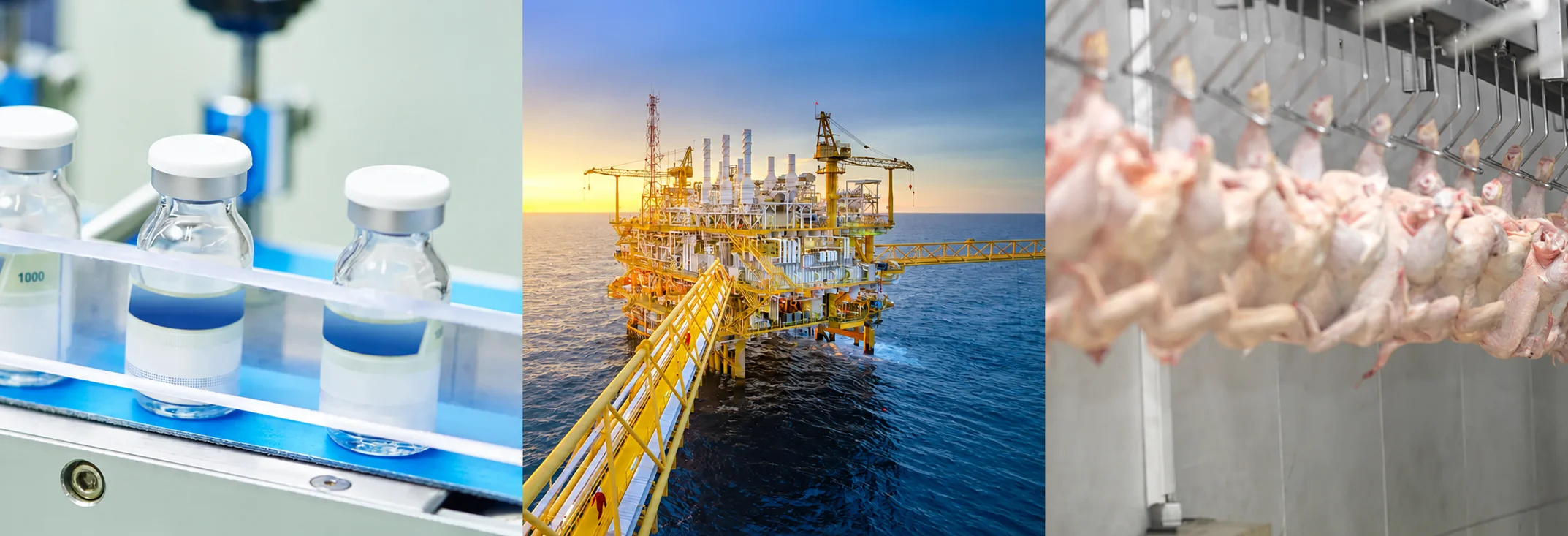

Hangi Sektörlerde ATEX Uyumlu Güvenlik Çözümleri Öne Çıkıyor?

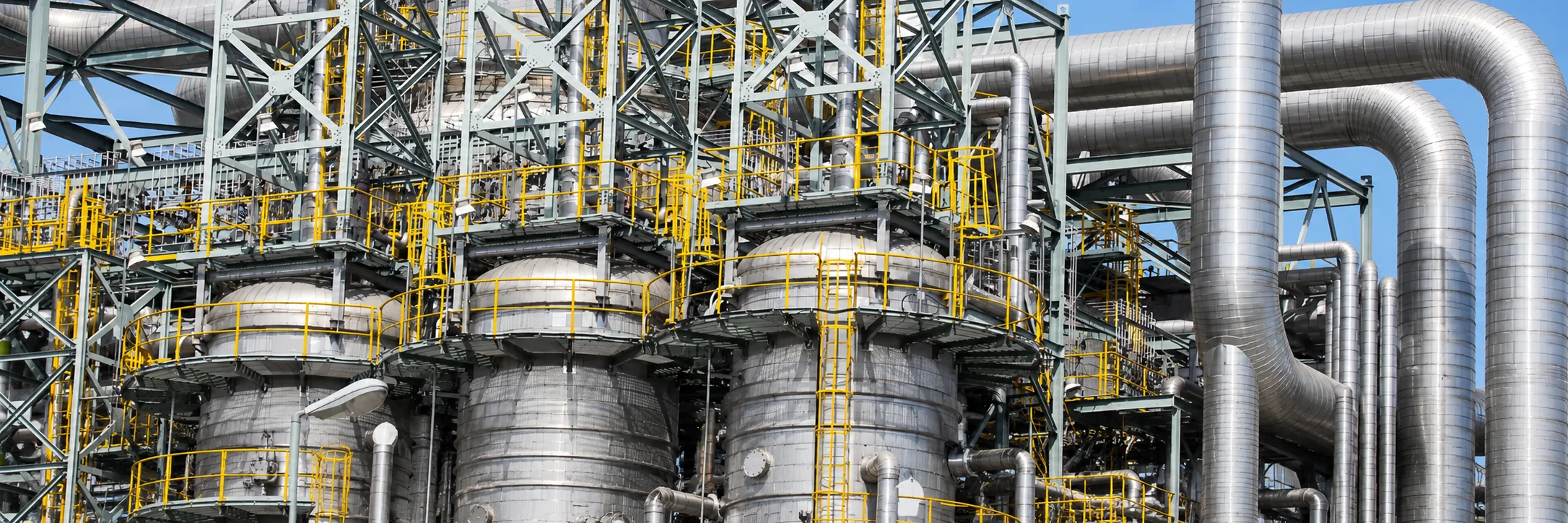

Kimya ve Petrokimya
Solventler, yanıcı gazlar ve çeşitli kimyasal maddelerin işlendiği tesislerde patlayıcı atmosfer riski üretim prosesinin doğal bir parçası olabilir. Bu tesislerde makine güvenliği ve ATEX gereksinimlerinin birlikte değerlendirilmesi gerekir.
Petrol, Doğalgaz ve Offshore
Rafineriler, depolama tesisleri ve offshore platformlar; zorlu çevresel şartlarla patlayıcı atmosfer riskinin aynı anda bulunduğu uygulamalardır. Güvenlik sistemlerinin sıcaklık, çevresel dayanıklılık ve tesisin bölge sınıflandırmasına uygunluğu önem kazanır.
İlaç Endüstrisi
İlaç üretiminde kullanılan bazı kimyasallar, solventler ve prosesler belirli alanlarda ATEX değerlendirmesini gerekli hale getirebilir. Aynı zamanda yüksek otomasyon seviyesi nedeniyle güvenlik sisteminin proses kontrol altyapısıyla uyumlu çalışması önemlidir.
Gıda Üretimi
ATEX yalnızca gaz ve solvent kullanılan tesislerle ilişkili değildir. Un, şeker, nişasta ve benzeri ince partiküllerin yoğun şekilde bulunduğu bazı proseslerde yanıcı toz riski de değerlendirilmelidir.
Denizcilik
Gemilerde ve denizcilik uygulamalarında dar çalışma alanları, titreşim, sıcaklık değişimleri ve proses kaynaklı riskler nedeniyle kullanılan güvenlik ekipmanlarının çevresel koşullara uygunluğu ayrı önem taşır.
ATEX Güvenlik Sistemi Tasarlanırken İzlenebilecek Temel Süreç
Tehlikeli bölgelerin belirlenmesi
Tesis içerisinde patlayıcı atmosfer oluşabilecek alanlar ilgili mühendislik çalışmaları doğrultusunda sınıflandırılır.
Makine risk analizinin yapılması
Tehlikeli hareketler, operatör müdahaleleri ve proses kaynaklı riskler değerlendirilerek gerekli güvenlik fonksiyonları belirlenir.
Saha cihazlarının belirlenmesi
Acil stoplar, emniyet switch'leri, ışık perdeleri ve diğer güvenlik sensörleri uygulamanın gerçek ihtiyacına göre seçilir.
Güvenlik kontrol mimarisinin oluşturulması
Giriş-çıkış sayısı, güvenlik bölgeleri, çalışma senaryoları ve sistemin genişleme ihtiyacı değerlendirilir.
ATEX uygunluğunun kontrol edilmesi
Kullanılacak her ekipmanın kurulacağı bölge ve tesis şartları açısından uygunluğu teknik dokümantasyon üzerinden doğrulanır.
Devreye alma ve doğrulama
Güvenlik fonksiyonlarının beklenen senaryolarda doğru şekilde çalıştığı devreye alma sürecinde kontrol edilir ve doğrulanır.
Sensör ve Güvenlik Kontrolörü Birbirinden Bağımsız Düşünülmemeli
Endüstriyel güvenlik sistemlerinde en sık gözden kaçan konulardan biri saha cihazı ile kontrol sistemi arasındaki uyumdur. Bir emniyet switch'inin veya güvenlik sensörünün tek başına doğru seçilmiş olması bütün sistemin doğru tasarlandığı anlamına gelmez.
Örneğin bir koruyucu kapıda kullanılan RFID güvenlik switch'i, operatör kapağı açtığında güvenlik kontrolörüne bilgi gönderir. Kontrolör ise tanımlanan güvenlik mantığına göre motor, kontaktör, sürücü veya ilgili güvenlik çıkışını yönetir.
Aynı yapıya bir ışık perdesi, ikinci bir güvenlik kapısı veya acil stop hattı eklendiğinde sistemin güvenlik mantığı giderek daha kapsamlı hale gelir. Bu nedenle güvenlik sisteminin ilk tasarım aşamasında ileride oluşabilecek genişlemelerin de değerlendirilmesi faydalıdır.
ATEX Güvenlik Ekipmanı Seçiminde Sadece Sertifikaya Bakmak Yeterli mi?
Hayır. Sertifikasyon önemli bir başlangıç kriteridir ancak tek başına bütün uygulamanın doğru olduğu anlamına gelmez.
Bir ürün ATEX kapsamında belirli bir kullanım için uygun olsa bile kurulacağı bölgenin sınıfı, gaz veya toz grubu, sıcaklık şartları, pano yapısı, kablolama, çevresel koşullar ve uygulamanın kendi riskleri ayrıca değerlendirilmelidir.
ReeR Güvenlik Çözümleriyle Bütünleşik Bir Yapı Kurmak
ReeR ürün ailesi yalnızca güvenlik kontrolörlerinden oluşmaz. Makine güvenliği uygulamalarında ışık perdeleri, güvenlik lazer tarayıcıları, güvenlik sensörleri, safety switch çözümleri ve modüler güvenlik kontrol sistemleri aynı güvenlik mimarisi içerisinde değerlendirilebilir.
Bu yaklaşım özellikle farklı makine güvenliği ekipmanlarının aynı proses içerisinde kullanıldığı tesislerde sistem tasarımını kolaylaştırır.
Mega Sensör tarafında ürün seçiminde amaç yalnızca katalogdaki bir modelin belirlenmesi değil; uygulamanın çalışma mesafesi, saha koşulları, güvenlik seviyesi, haberleşme ihtiyacı ve mevcut otomasyon altyapısıyla birlikte değerlendirilmesidir.
ATEX Projesine Başlamadan Önce Kontrol Edilmesi Gerekenler
- Tesisin ATEX bölge sınıflandırması hazır mı?
- Güvenlik ekipmanının kurulacağı nokta hangi Zone içerisinde?
- Ortamda gaz, buhar veya yanıcı toz riski mi bulunuyor?
- Saha sıcaklık aralığı nedir?
- Kaç adet güvenlik girişi gerekiyor?
- Kaç bağımsız güvenlik bölgesi oluşturulacak?
- Acil stop ve emniyet kapıları nasıl gruplanacak?
- Işık perdesi veya güvenlik sensörleri sisteme dahil edilecek mi?
- PLC veya üst seviye otomasyon sistemiyle haberleşme gerekiyor mu?
- Gelecekte sisteme yeni güvenlik cihazları eklenmesi bekleniyor mu?
- Gerekli Performance Level veya SIL seviyesi belirlendi mi?
- Devreye alma ve güvenlik doğrulama süreci planlandı mı?
Bu soruların proje başlangıcında cevaplandırılması hem ürün seçiminde hem de güvenlik mimarisinin oluşturulmasında daha sağlıklı bir teknik değerlendirme yapılmasını sağlar.
