Demiryolu Altyapı Ölçümünde Dimetix Lazer Sensör Kullanımı
Demiryolu inşaatı, bakım çalışmaları, gabari kontrolü ve havai hat ölçümlerinde milimetrik doğruluk büyük önem taşır. Dimetix lazer mesafe sensörleri, raylı sistem altyapılarında hassas, temassız ve güvenilir mesafe ölçümü sağlayarak ölçüm sistemlerinin daha doğru veri üretmesine yardımcı olur.
Demiryolu Altyapısında Hassas Mesafe Ölçümü Neden Önemlidir?
Demiryolu altyapısında yapılan ölçümler, trenlerin güvenli, konforlu ve yüksek kapasiteyle çalışabilmesi için kritik öneme sahiptir. Özellikle yeni hat inşaatlarında, bakım çalışmalarında, gabari kontrollerinde ve havai hat ölçümlerinde doğru mesafe verisi, sistem güvenliğinin temel bileşenlerinden biridir.
Günümüzde yüksek hızlı trenler 300 km/s üzerindeki hızlara ulaşabilmektedir. Bu seviyedeki işletme koşullarında ray hattı, çevresel açıklıklar, katener hattı ve altyapı elemanlarının hassas şekilde ölçülmesi gerekir. Küçük ölçüm sapmaları dahi bakım planlaması, tren geçiş güvenliği ve yolcu konforu üzerinde doğrudan etki oluşturabilir.
Dimetix lazer mesafe sensörleri, demiryolu altyapı ölçüm sistemlerinde temassız ve yüksek doğrulukta ölçüm yaparak gabari kontrolü, havai hat ölçümü ve pozisyon takibi gibi uygulamalarda güvenilir veri sağlar. Mega Sensör’ün temsilciliğini yaptığı Dimetix AG çözümleri, uzun menzil ve hassasiyet gerektiren endüstriyel uygulamalarda tercih edilmektedir.
Kısa Tanım
Demiryolu altyapı ölçümü; ray hattı çevresindeki gabari alanının, havai hat konumunun, yapı elemanlarının ve güvenli geçiş boşluklarının hassas şekilde kontrol edilmesini kapsar. Dimetix lazer mesafe sensörleri, bu süreçlerde milimetrik doğrulukta temassız ölçüm imkanı sunar.
Demiryolu Altyapı Ölçümünde Lazer Mesafe Sensörleri
Ray hattı üzerinde kullanılan ölçüm sistemleri, sensörlerden aldığı mesafe verileriyle gabari, havai hat ve altyapı pozisyonlarını analiz edebilir.
Raylı Sistemlerde Milimetrik Doğruluk ve Güvenilir Ölçüm
Demiryolu altyapısında doğru ölçüm, yalnızca bakım kalitesini değil aynı zamanda güvenli tren geçişini, yolcu konforunu ve yeni araç tasarımlarının hat altyapısına uyumluluğunu da etkiler. Dimetix lazer mesafe sensörleri, uzun mesafede hassas ölçüm kabiliyetiyle bu uygulamalarda güçlü bir çözüm sunar.
Dimetix Lazer Mesafe Sensörlerinin Sağladığı Avantajlar
Demiryolu ölçüm sistemlerinde kullanılacak sensörlerin hassas, dayanıklı, kolay kurulabilir ve farklı kontrol sistemlerine entegre edilebilir olması gerekir. Dimetix sensörleri, bu beklentileri karşılayan teknik özellikleriyle öne çıkar.
Görünür Lazer ile Kolay Kurulum
Görünür lazer ışını sayesinde sensör hizalaması daha pratik yapılabilir. Bu özellik, saha montajı ve devreye alma sürecini kolaylaştırır.
Milimetrik Hassasiyet
±1 mm doğruluk ve yüksek tekrarlanabilirlik, demiryolu altyapı ölçümlerinde güvenilir ve karşılaştırılabilir veri elde edilmesini sağlar.
Uzun Menzil Ölçüm
Doğal yüzeylerde 100 metreye, reflektif folyo ile 500 metreye kadar ölçüm yapılabilmesi geniş saha uygulamalarında avantaj sağlar.
Dış Ortam Dayanımı
IP65 koruma sınıfı ve geniş sıcaklık aralığı, sensörlerin demiryolu gibi zorlu açık saha koşullarında kullanılmasına olanak tanır.
Demiryolu Ölçüm Sistemlerinde Dimetix Nerelerde Kullanılır?
Dimetix lazer mesafe sensörleri, raylı sistemlerde farklı ölçüm ihtiyaçları için kullanılabilir. Özellikle güvenli geçiş boşluklarının belirlenmesi ve altyapı elemanlarının pozisyonunun kontrol edilmesi gereken uygulamalarda öne çıkar.
Ray hattı çevresindeki kullanılabilir boşluğun ölçülmesi, trenlerin güvenli şekilde geçebilmesi için kritik bir kontroldür. Tünel, platform, direk, köprü ve hat kenarı ekipmanları bu kapsamda değerlendirilir.
Katener hattının konumu, yüksekliği ve referans noktalarına göre mesafesi, elektrikli tren sistemlerinde güvenli ve stabil işletme için düzenli olarak kontrol edilmelidir.
Yeni demiryolu projelerinde altyapı elemanlarının doğru konumlandırılması, uzun vadeli güvenli işletme ve bakım süreçleri için önemlidir.
Mevcut hatlarda yapılan ölçümler, bakım ekiplerinin kritik noktaları belirlemesine ve altyapı durumunu daha doğru analiz etmesine yardımcı olur.
Demiryolu Altyapı Ölçüm Mimarisi Nasıl Çalışır?

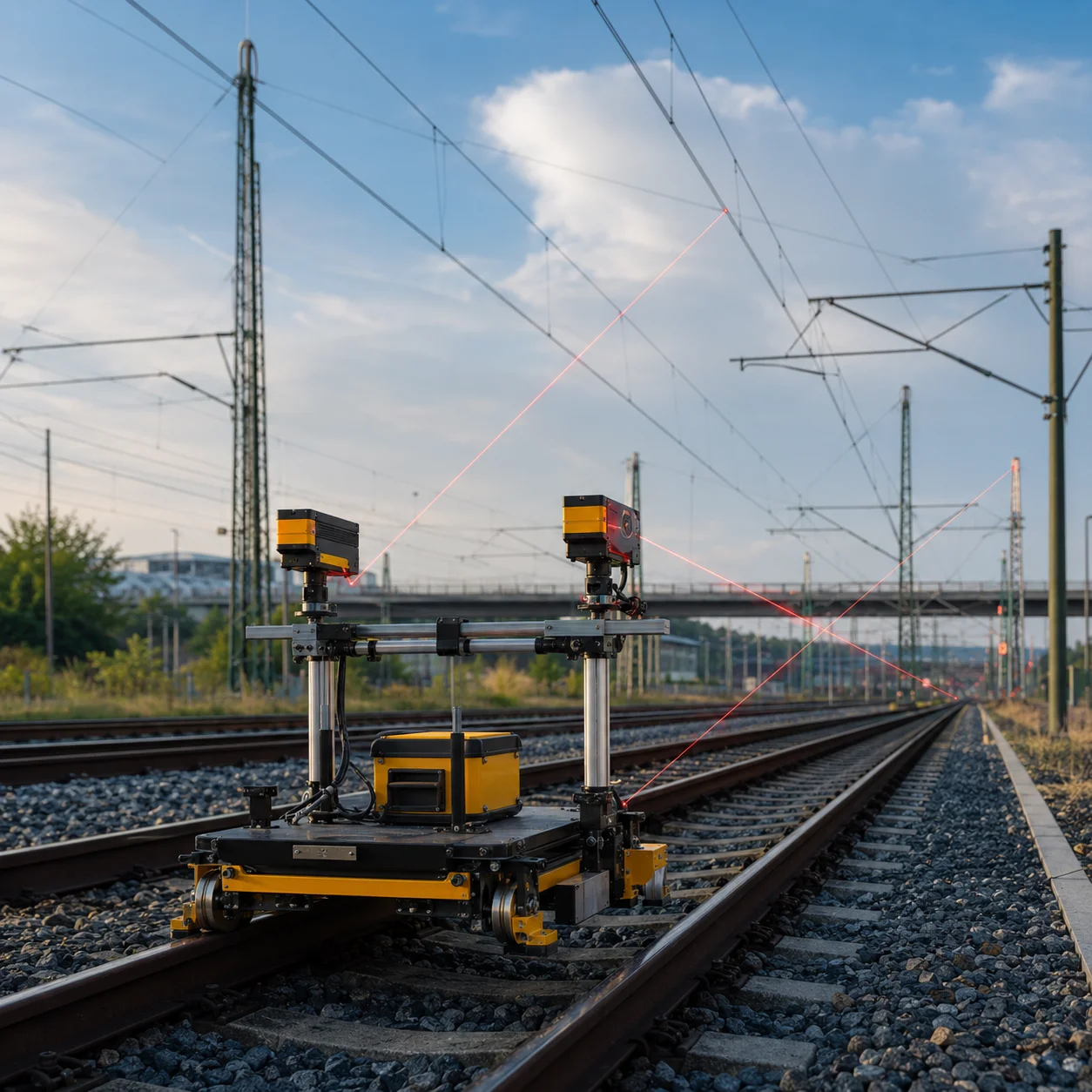

Demiryolu altyapı ölçüm sistemlerinde lazer mesafe sensörleri, ölçüm cihazı veya ray üzerinde ilerleyen kontrol platformu üzerine sabitlenir. Sensörler, hedef yüzeylere veya referans noktalara olan mesafeyi temassız şekilde ölçer ve elde edilen veriler kontrol sistemine aktarılır.
Bu ölçüm yaklaşımı sayesinde ray hattı çevresindeki gabari alanı, havai hat konumu, tünel veya platform açıklıkları gibi kritik noktalar hassas şekilde değerlendirilebilir. Sensörlerden gelen veriler, bakım planlama sistemlerinde, saha analizlerinde veya altyapı uygunluk kontrollerinde kullanılabilir.
Pratik Kullanım Senaryosu
Ray üzerinde ilerleyen bir ölçüm sistemi, Dimetix lazer mesafe sensörleriyle çevresindeki yapı elemanlarına ve havai hat noktalarına olan mesafeyi ölçebilir. Bu veriler kullanılarak gabari uygunluğu, güvenli geçiş boşluğu ve altyapı pozisyonu değerlendirilebilir.
Demiryolu Uygulamaları İçin Sensör Seçerken Nelere Dikkat Edilmeli?
Demiryolu altyapı ölçümünde sensör seçimi yapılırken yalnızca maksimum menzil değil; doğruluk, ölçüm hızı, saha koşulları, montaj yapısı ve haberleşme arayüzleri birlikte değerlendirilmelidir.
Ölçüm Mesafesi
Uygulamada ölçülecek hedeflerin sensöre olan uzaklığı belirlenmelidir. Doğal yüzeyde veya reflektif folyo ile ölçüm yapılacak olması menzil seçimini etkiler.
Doğruluk ve Tekrarlanabilirlik
Gabari ve havai hat ölçümlerinde milimetrik doğruluk gerekebilir. Bu nedenle sensörün doğruluk ve tekrarlanabilirlik değerleri uygulama ihtiyacına uygun olmalıdır.
Çalışma Sıcaklığı ve Koruma Sınıfı
Demiryolu uygulamaları çoğunlukla açık sahada gerçekleşir. Sensörün sıcaklık aralığı, IP koruma sınıfı ve çevresel dayanımı bu nedenle önemlidir.
Ölçüm Hızı
Hareketli ölçüm sistemlerinde sensörün veri yenileme hızı, altyapı ölçümünün doğruluğunu ve sistem performansını etkileyebilir.
Kontrol Sistemi Uyumluluğu
Sensörün SSI, RS-422/485, RS-232, dijital çıkış veya endüstriyel Ethernet seçenekleriyle mevcut otomasyon altyapısına uyum sağlaması gerekir.
Dimetix Sensörleri İçin Temel Teknik Başlıklar
Aşağıdaki tablo, demiryolu altyapı ölçümü uygulamalarında değerlendirilebilecek Dimetix lazer mesafe sensörleri için temel teknik başlıkları özetler.
| Özellik | Açıklama |
|---|---|
| Ürün Tipi | Dimetix lazer mesafe sensörü. |
| Uygulama Alanı | Demiryolu altyapı ölçümü, gabari kontrolü, havai hat ölçümü ve pozisyon ölçümü. |
| Doğal Yüzeyde Ölçüm | Modele göre yaklaşık 50 metre veya 100 metreye kadar ölçüm yapılabilir. |
| Reflektif Folyo ile Ölçüm | Uygun modellerde 150 metre veya 500 metreye kadar ölçüm yapılabilir. |
| Doğruluk | Modele göre ±1 mm, ±3 mm veya ±5 mm doğruluk seçenekleri değerlendirilebilir. |
| Tekrarlanabilirlik | Yüksek hassasiyet gerektiren ölçümlerde ±0.3 mm seviyesinde tekrarlanabilirlik avantaj sağlar. |
| Çalışma Sıcaklığı | Modele göre -40°C ile +60°C aralığında çalışma imkanı sunabilir. |
| Haberleşme Arayüzleri | SSI, RS-422/485, RS-232, dijital çıkışlar ve opsiyonel PROFINET, EtherNET/IP, EtherCAT seçenekleri. |
| Koruma Sınıfı | IP65 koruma sınıfı ile dış ortam ve endüstriyel saha koşullarına uygun yapı. |
Not: Demiryolu altyapı ölçümü için sensör seçimi proje özelinde değerlendirilmelidir. Ölçüm mesafesi, hedef yüzey, reflektör kullanımı, ortam koşulları, montaj açısı, titreşim ve haberleşme altyapısı ürün seçimi öncesinde mutlaka kontrol edilmelidir.
Kontrol Sistemleriyle Uyumlu Mesafe Ölçümü
Demiryolu altyapı ölçümünde sensörün doğru ölçüm yapması kadar, bu ölçüm bilgisinin kontrol sistemine doğru ve güvenilir şekilde aktarılması da önemlidir. Dimetix sensörleri, farklı haberleşme arayüzleriyle modern otomasyon sistemlerine entegre edilebilir.
SSI, RS-422/485, RS-232 ve dijital çıkışlar standart entegrasyon seçenekleri sunarken; PROFINET, EtherNET/IP ve EtherCAT gibi endüstriyel Ethernet arayüzleri, daha gelişmiş kontrol ve izleme sistemleri için avantaj sağlar. Bu yapı, saha ölçüm verilerinin analiz yazılımlarına, PLC sistemlerine veya üst seviye izleme platformlarına aktarılmasına yardımcı olur.
Bu entegrasyon yapısı sayesinde ölçüm verileri yalnızca anlık kontrol için değil, bakım planlaması, altyapı uygunluk değerlendirmesi ve uzun vadeli saha analizleri için de kullanılabilir.
Doğru Ürün Seçimi İçin Uygulama Odaklı Değerlendirme
Her demiryolu ölçüm uygulaması aynı teknik gereksinimlere sahip değildir. Bazı projelerde uzun menzil öncelikliyken, bazı projelerde daha yüksek ölçüm hızı, daha dar montaj alanı veya belirli haberleşme protokolleri daha belirleyici olabilir.
Mega Sensör, endüstriyel sensör ve otomasyon çözümlerinde uygulamaya uygun ürün seçimi konusunda teknik destek sağlar. Demiryolu altyapı ölçümü, gabari kontrolü ve havai hat ölçümü projelerinde doğru Dimetix modelinin seçilmesi için saha koşulları ve sistem ihtiyaçları birlikte değerlendirilmelidir.
Demiryolu Altyapı Ölçümü Hakkında Merak Edilenler
Demiryolu altyapı ölçümünde neden lazer mesafe sensörü kullanılır?
Lazer mesafe sensörleri, ray hattı çevresindeki yapı elemanlarına, gabari alanına veya havai hat noktalarına olan mesafeyi temassız şekilde ölçer. Bu sayede altyapı verileri yüksek doğruluk ve tekrarlanabilirlikle elde edilir.
Gabari kontrolü neden önemlidir?
Gabari kontrolü, trenin ray hattı üzerinde güvenli şekilde hareket edebilmesi için gerekli boş alanın doğrulanmasını sağlar. Tünel, platform, köprü, direk ve hat kenarı ekipmanları bu kontrol kapsamında değerlendirilir.
Dimetix sensörleri havai hat ölçümünde kullanılabilir mi?
Evet. Dimetix lazer mesafe sensörleri, uygun montaj ve ölçüm mimarisiyle katener hattı gibi havai hat noktalarının konum ve mesafe ölçümlerinde kullanılabilir.
Demiryolu uygulamalarında hangi teknik kriterler önemlidir?
Ölçüm mesafesi, doğruluk, tekrarlanabilirlik, ölçüm hızı, çalışma sıcaklığı, IP koruma sınıfı, haberleşme arayüzü, montaj açısı ve hedef yüzey yapısı birlikte değerlendirilmelidir.
Projeye uygun Dimetix modeli nasıl seçilir?
Model seçimi; ölçüm mesafesi, doğruluk beklentisi, ölçüm hızı, çalışma sıcaklığı, hedef yüzey, haberleşme protokolü ve montaj koşullarına göre yapılmalıdır. Mega Sensör, bu değerlendirme sürecinde projeye özel teknik destek sunar.
