Madencilik Ekipmanlarının Kaldırılmasında Hassas Konum Ölçümü
Yüzey madenciliğinde kullanılan büyük ve karmaşık makinelerin kaldırılması, kaldırma noktalarının sürekli ve eş zamanlı olarak kontrol edilmesini gerektirir. Dimetix lazer mesafe sensörleri, yapının farklı noktalarındaki konumu temassız şekilde ölçerek ekipmanın kaldırma boyunca dengeli ve dik pozisyonda tutulmasına yardımcı olur.
Büyük Madencilik Makineleri Neden Sürekli Ölçülmelidir?
Açık ocak ve yüzey madenciliğinde kullanılan kırıcılar, konveyör sistemleri, ekskavatör üst yapıları ve benzeri ağır ekipmanlar; bakım, yer değiştirme veya yapısal çalışma amacıyla kaldırılabilir. Bu işlem sırasında yalnızca toplam kaldırma yüksekliğinin bilinmesi yeterli değildir. Yapının farklı noktalarının birbirine göre konumunun da sürekli izlenmesi gerekir.
Büyük bir makinenin bir noktası diğer noktalardan daha hızlı yükselirse yapı üzerinde istenmeyen burulma, eğilme veya yük dağılımı oluşabilir. Bu nedenle kaldırma noktalarındaki hidrolik sistemlerin, krikoların veya taşıyıcı ekipmanların koordineli çalışması önemlidir.

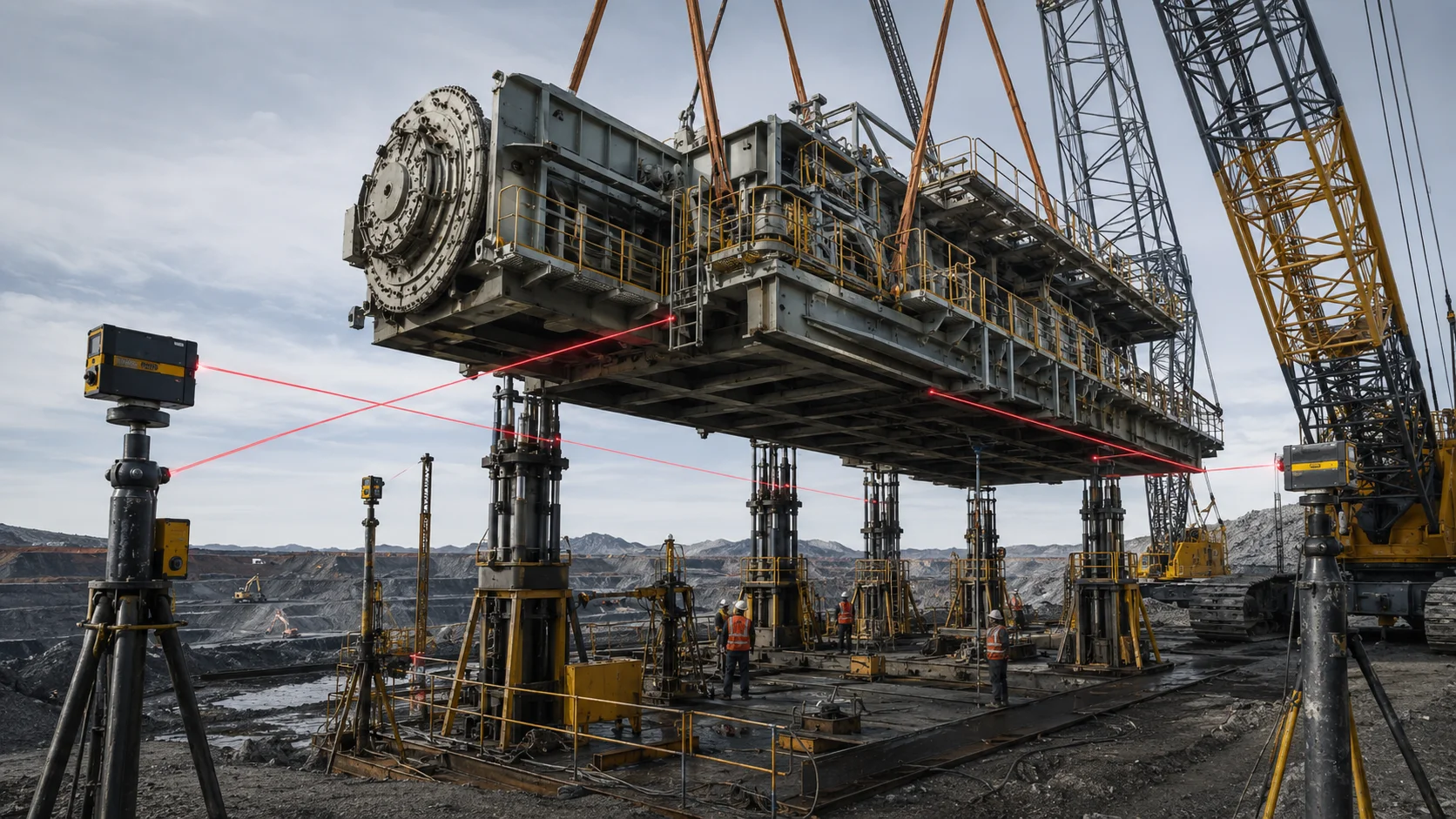

Dimetix lazer mesafe sensörleri, kaldırılan yapının belirlenen referans noktalarına olan mesafesini sürekli ölçer. Birden fazla sensörden alınan ölçümler kontrol sisteminde karşılaştırılarak yapının dengesi izlenebilir. Böylece operatörler ve otomasyon sistemi, konum farklılıklarını kaldırma işlemi boyunca takip edebilir.
Kaldırılan ağır yapının farklı noktalarına ait mesafe değerleri sürekli karşılaştırılır. Noktalardan biri hedeflenen konumdan sapmaya başladığında, kaldırma hareketi kontrol edilerek yapının dengeli ve dik pozisyonu korunur.
Lazer Mesafe Sensörleri Kaldırma Sistemine Nasıl Entegre Edilir?
Sensörler, kaldırılan ekipmanın kritik noktalarına veya bu noktaları görebilecek sabit referans bölgelerine yerleştirilir. Ölçüm değerleri otomasyon sistemine aktarılarak kaldırma noktaları arasındaki farklar takip edilir.
Referans Noktalarının Belirlenmesi
Yapının dengesi açısından kritik olan köşe, taşıyıcı veya kaldırma noktaları belirlenir. Sensör konumu ve hedef yüzey, ölçüm hattı kesintisiz olacak şekilde planlanır.
Sürekli Mesafe Ölçümü
Her sensör kendi hedef noktasına olan mesafeyi sürekli ölçer. Ölçüm temassız gerçekleştirildiği için hareketli yapı üzerinde mekanik temas oluşturulmaz.
Değerlerin Karşılaştırılması
Farklı sensörlerden gelen değerler PLC veya merkezi kontrol sisteminde karşılaştırılır. Kaldırma noktaları arasındaki yükseklik farkı anlık olarak hesaplanabilir.
Hareketin Kontrol Edilmesi
Belirlenen toleransların dışına çıkılması durumunda operatör uyarılabilir veya kaldırma sistemine kontrol komutu gönderilerek hareket dengelenebilir.
Hedef Konumun Doğrulanması
Ekipman planlanan yüksekliğe ulaştığında bütün ölçüm noktaları kontrol edilir. Böylece bakım veya taşıma işlemine geçilmeden önce yapının konumu doğrulanır.
Süreç Verilerinin İzlenmesi
Kontrol sistemi üzerinden ölçüm eğilimleri ve konum değişimleri takip edilebilir. Bu veriler kaldırma sürecinin daha kontrollü yönetilmesine katkı sağlar.
Planlamadan Nihai Konuma Kadar Ölçüm Adımları
Saha ve Ölçüm Hattı Analizi
Sensör ile hedef yüzey arasındaki görüş hattı, beklenen ölçüm mesafesi, çevresel koşullar ve montaj noktaları değerlendirilir. Toz, titreşim, sıcaklık ve hareket alanı gibi saha koşulları kurulum planına dahil edilir.
Sensör ve Hedef Yüzey Seçimi
Ölçüm mesafesine, yüzey özelliklerine, istenen hassasiyete ve ölçüm hızına göre uygun Dimetix modeli belirlenir. Gereken uygulamalarda hedef yüzeyde reflektif folyo kullanılabilir.
Mekanik Montaj ve Hizalama
Sensörler titreşime dayanıklı bir bağlantı yapısıyla sabitlenir. Görünür lazer noktası kullanılarak hedef bölgeye yönlendirme yapılır ve ölçüm ekseninin kaldırma boyunca korunması sağlanır.
Kontrol Sistemi Entegrasyonu
Ölçüm değerleri uygun haberleşme arayüzü üzerinden PLC, HMI veya merkezi otomasyon sistemine aktarılır. Alarm seviyeleri ve izin verilen konum farklılıkları uygulamaya göre tanımlanır.
Kaldırma Sırasında Sürekli İzleme
Kaldırma başladığında bütün noktalardaki mesafe değişimleri eş zamanlı olarak takip edilir. Sensör değerleri arasındaki farklar, yapının yatay ve dengeli hareket edip etmediğini gösterir.
Nihai Konum ve Stabilite Kontrolü
Hedef yüksekliğe ulaşıldığında sensör değerlerinin kararlı olduğu doğrulanır. Yapı sabitlendikten sonra bakım, servis veya taşıma çalışmalarına kontrollü şekilde geçilebilir.
Dimetix Sensörlerinin Ağır Kaldırma Uygulamalarına Katkısı
Dimetix AE-0601 uygulama örneğinde öne çıkan avantajlar; kurulum kolaylığı, uzun mesafeli ölçüm, milimetrik hassasiyet ve zorlu saha koşullarında çalışma kabiliyetidir.
Farklı Kontrol Sistemlerine Uygun Haberleşme Seçenekleri
Dimetix lazer mesafe sensörleri, ölçüm değerlerinin endüstriyel kontrol sistemlerine aktarılabilmesi için farklı arayüz seçenekleri sunar. Kullanılacak arayüz, saha mimarisine ve kontrol sisteminin gereksinimlerine göre belirlenebilir.
Standart Arayüzler
SSI, RS-422/485, RS-232 ve iki dijital çıkış seçeneği, farklı otomasyon mimarileriyle iletişim kurulmasını destekler.
Industrial Ethernet
PROFINET, EtherNet/IP ve EtherCAT seçenekleri, sensör verilerinin modern endüstriyel ağlara dahil edilmesine olanak tanır.
IP65 Koruma
IP65 koruma sınıfı, sensörlerin madencilik ve ağır sanayi ortamlarında karşılaşılabilecek toz ve su etkilerine karşı korunmasına katkı sağlar.
Kompakt Yapı
500 gramın altındaki sensör ağırlığı, sınırlı montaj alanlarında ve bağımsız ölçüm istasyonlarında kurulum kolaylığı sağlar.
PLC Üzerinden İzleme
Sensör değerleri PLC programında karşılaştırılabilir; yükseklik farklarına göre uyarı, durdurma veya dengeleme senaryoları oluşturulabilir.
HMI Görselleştirmesi
Her kaldırma noktasındaki konum, operatör ekranında ayrı ayrı gösterilebilir ve tanımlanan tolerans değerleri anlık olarak izlenebilir.
Dimetix Lazer Mesafe Sensörleri Teknik Karşılaştırması
Sensör seçimi yapılırken ölçüm mesafesi, hedef yüzey, ihtiyaç duyulan doğruluk, ölçüm hızı, ortam sıcaklığı ve kontrol sistemi arayüzü birlikte değerlendirilmelidir.
| Teknik Özellik | DPE-10-500 | DPE-30-500 | DEN-10-500 | DEH-30-500 |
|---|---|---|---|---|
| Parça Numarası | 500630 | 500636 | 500637 | 500638 |
| Tipik Doğruluk | ±1 mm | ±3 mm | ±1 mm | ±3 mm |
| Doğal Yüzeyde Ölçüm | 0,05 – yaklaşık 100 m | 0,05 – yaklaşık 100 m | 0,05 – yaklaşık 100 m | 0,05 – yaklaşık 100 m |
| Reflektif Folyo ile Ölçüm | Yaklaşık 0,5 – 500 m | Yaklaşık 0,5 – 500 m | Yaklaşık 0,5 – 500 m | Yaklaşık 0,5 – 500 m |
| Maksimum Ölçüm Hızı | 250 Hz | 250 Hz | 100 Hz | 100 Hz |
| Çalışma Sıcaklığı | -40°C – +60°C | -40°C – +60°C | -10°C – +50°C | -10°C – +60°C |
| Teknik Özellik | DAE-10-050 | DAN-10-150 | DAN-30-150 | DBN-50-050 |
|---|---|---|---|---|
| Parça Numarası | 500633 | 500632 | 500634 | 500635 |
| Tipik Doğruluk | ±1 mm | ±1 mm | ±3 mm | ±5 mm |
| Doğal Yüzeyde Ölçüm | 0,05 – yaklaşık 50 m | 0,05 – yaklaşık 100 m | 0,05 – yaklaşık 100 m | 0,05 – yaklaşık 50 m |
| Reflektif Folyo ile Ölçüm | Yaklaşık 40 – 50 m | Yaklaşık 40 – 150 m | Yaklaşık 40 – 150 m | — |
| Maksimum Ölçüm Hızı | 100 Hz | 100 Hz | 100 Hz | 10 Hz |
| Çalışma Sıcaklığı | -40°C – +60°C | -10°C – +50°C | -10°C – +50°C | -10°C – +50°C |
Teknik değerler Dimetix AE-0601 uygulama dokümanındaki ürün tablosu temel alınarak hazırlanmıştır. Nihai model seçimi; hedef yüzey, ortam koşulları, ölçüm hızı, haberleşme arayüzü ve proje toleransları değerlendirilerek yapılmalıdır.
Madencilik Uygulamasında Model Seçerken Nelere Bakılmalıdır?
Ölçüm Mesafesi
Sensör ile hedef arasındaki minimum ve maksimum mesafe belirlenmelidir. Reflektif folyo kullanılacak uygulamalar ile doğal yüzeyden ölçüm yapılacak uygulamalar ayrı değerlendirilmelidir.
İstenen Doğruluk
Kaldırma noktaları arasında izin verilen konum farkı, sensörün doğruluk seviyesini belirleyen temel kriterlerden biridir. ±1 mm, ±3 mm ve ±5 mm seçenekleri uygulama ihtiyacına göre değerlendirilir.
Ölçüm Hızı
Hareketin hızı ve kontrol sisteminin tepki süresi dikkate alınmalıdır. Dimetix ürün ailesinde 10 Hz, 100 Hz ve 250 Hz maksimum ölçüm hızına sahip seçenekler bulunur.
Ortam Sıcaklığı
Açık ocak sahalarında gün içi ve mevsimsel sıcaklık değişimleri yüksek olabilir. Model seçimi yapılırken sensörün belirtilen çalışma sıcaklığı aralığı saha koşullarıyla karşılaştırılmalıdır.
Hedef Yüzeyin Özelliği
Yüzey rengi, malzeme yapısı, açısı ve yansıtma özelliği ölçüm kararlılığını etkileyebilir. Uzun mesafeli veya zor yüzeyli uygulamalarda reflektif hedef çözümü değerlendirilebilir.
Haberleşme Altyapısı
PLC ve üst seviye otomasyon sisteminde kullanılan protokol belirlenmelidir. Seri haberleşme, SSI, dijital çıkış veya Industrial Ethernet seçenekleri sistem mimarisine göre seçilebilir.
- Sensörün görüş hattı kaldırma işleminin tamamı boyunca açık kalmalıdır.
- Montaj braketi titreşim ve mekanik harekete uygun şekilde tasarlanmalıdır.
- Hedef yüzey, sensörün ölçüm ekseninden çıkmayacak büyüklükte seçilmelidir.
- Kablo güzergâhı ağır ekipman hareketinden ve mekanik hasar riskinden korunmalıdır.
- Alarm ve durdurma toleransları mühendislik planına göre tanımlanmalıdır.
- Devreye alma sırasında bütün sensörlerden alınan referans değerler doğrulanmalıdır.
Temassız Ölçüm Ağır Kaldırma Operasyonlarında Neden Önemlidir?
Büyük madencilik ekipmanlarında ölçüm sisteminin hareketli yapıya mekanik olarak temas etmemesi, kurulum ve işletme açısından önemli bir avantaj sağlar. Lazer sensörü sabit bir noktaya yerleştirilerek kaldırılan yapı üzerindeki hedefe ölçüm yapabilir.
Mekanik Aşınmanın Azaltılması
Ölçüm elemanı ile hareketli yapı arasında fiziksel bağlantı bulunmadığından, sürtünme veya mekanik temas kaynaklı aşınma oluşmaz.
Güvenli Montaj Mesafesi
Sensör, kaldırılan ağır yapının doğrudan altında bulunmadan uygun bir sabit noktadan hedefe yönlendirilebilir.
Birden Fazla Noktanın İzlenmesi
Yapının farklı bölümlerine yönlendirilen sensörler, kaldırma hareketinin tek bir noktadan değil bütünsel olarak değerlendirilmesini sağlar.
Madencilikte Lazer Mesafe Ölçümü Hakkında Merak Edilenler
Madencilik ekipmanlarının kaldırılmasında lazer sensörü neden kullanılır?
Dimetix sensörleri doğal yüzeylerde kaç metre ölçüm yapabilir?
Reflektif folyo kullanıldığında ölçüm mesafesi ne kadar olabilir?
Dimetix lazer mesafe sensörlerinin doğruluğu nedir?
Sensörler çok düşük veya yüksek sıcaklıklarda kullanılabilir mi?
Ölçüm değerleri PLC sistemine aktarılabilir mi?
Görünür lazer ışınının kurulum açısından avantajı nedir?
Tek bir sensör kaldırma kontrolü için yeterli midir?
Madencilik Uygulamanız İçin Doğru Ölçüm Altyapısını Belirleyin
Ölçüm mesafesi, saha sıcaklığı, hedef yüzey, doğruluk ihtiyacı, ölçüm hızı ve otomasyon arayüzü birlikte değerlendirilerek uygulamaya uygun Dimetix lazer mesafe sensörü ve entegrasyon yapısı belirlenebilir.
